18 Комплектные токопроводы и шинные мосты в электроустановках: конструкции, обозначения условия выбора
Токопроводы:- в стальной оболоске, -в Алюмин. Оболочке
Обозначения комплектных токопроводов КТЕА 10-2,5/40/102-УХЛ3
КТ- название комплектный токопровод
Е- охлаждение- естественное
А- Al
10-ном напряжение 10кВ
2,5- ном. ток 2,5 КА
40-ток эл. Термич стойкости
102- ток эл динамич стойкости
УХЛ3-климатическое исполнение
Условия выбора КТ:
1
по ном напряжению
2
по рабочему току
3
проверка на динамич. стойкость
4
по термич стойкости
tкс
19 Высоковольтные кабели: классификация, основные типы, сравнительный анализ, условия выбора
Силовые кабели:
-низкого U
-высокогоU: 1. с бумажн. изоляцией: а) с бум масляной б) Маслонаполненные в)газонаполненные2. с пластмассовой изоляцией
Достоинства кабеля из сшитого полиэтилена(СПЭ):
Поврежаемость в 3-50 раз ниже чем у кабеля сБМ изоляцией
Твердая изоляция дает огромные прием-ва при прокладке на местности с большими наклонами
Допустимые нагрузки на 20-30% выше
Меньший вес, диаметр,и радиус изгиба
Сравнит хар-ки кабелей
Осн показатели |
Кабели с СПЭизоляцией |
кабели сБМ изоляцией |
диаметрально доп. раб t,C |
90 |
70 |
доуст нагрев в АР, С |
130 |
100 |
предел допуст темп при протек-и тока кз,С |
250 |
200 |
к-т диэдектрич потерь tgδ |
0,001 |
0,008 |
Конструкции кабеля из СПЭ:
Жила
S
1000
(Cu) S
(Al)
-полупроводниковый СПЭ, -изоляционный СПЭ, -внешний полупров-ый слой
-экран комбинированной Cu проволоки, -внешняя оболочка
Кабели высокого давления: газонаполненные, маслонаполненные(примен. редко тк очень дорогие)
Выбор кабелей
По экономич плотности тока
По длительно доп. току
где
;
доп ток нагрузки кабеля в конкр усл прокладки( см по справочнику);
- поправочный к-т на темп окр среды;
- попр к-т на кол-во //-но проложенных кабелей и расстояние м/у ними;
- к-т учит теплопроводность почвы(тип почвы) при прокладке в земле;
- к-т учит допуст. аварийн перегрузки кабеля
При выборе уабелей в цепях ответственных потребителей м/т не учитываться это создает дополнит запас перегрузочной способности
Проверка
на термич стойкость:
Для СПЭ кабелей может задаваться ток односекционной термич стойкости
-
условие
термостойкости для СПЭ кабелей
20. Высоковольтные изоляторы: основные типы, характеристики, современные конструкции и условия выбора изоляторов
Изоляторы(И): опорные, проходные, подвесные
Осн хар-ки И: ном напряжение, допустимое усилие
Материалы приме для И: фарфор, стекло, полимеры
В наст время широко внедряются новые конструкции для полимерных И, их осн прием-ва:
1)Легче
фарфоровых
в 3 раза;2)меньше боя при транспортировке;3)
высокая изоляционная прочность;4) большой
срок службы
Опорные И- предназначены для изоляции или крепления шин или токовед частей на металич или бетонных конструкциях в эл аппаратах. Они быв-т: опорно-стержневые (ОМД-10);
шинные;опорно-штыревые(ШН-6)
Опорные И из эпоксидного компаунда ИОЭП – литые из эпоксидного компаунда предназн для работы в сетях с напряжение 6-10, 27,5; 35кВ и частотой 50-60 Гц, предназнач для внутренней установки
Полименые опорно-стержневые И ИОСПК 20-110/550-0,1-УХЛ1 ; И- изол-р, О- опорный,К- защит обол-ка из кремниевой органич резины,С- стержневой,Л-линейный; 2,4;10;12,5;20-минимальн разрушающ усилие на изгиб в КН
Опорно-сержневые полимерные И ОСК-х1-х2-х3-х4- УХЛ1 О,С,К- см выше х1- мин разруш усилие на изгиб,х2- ном напр-е,кВ;х3- индекс модификации, испонение фланцев;х4 степень загрязнения; УХЛ1- климатич испонение
Полименые шинные опорные И ШОП-х1-х2-х3-УХЛ1 Ш-шинная,П-полимерная, х1-ном напряжение, х2-тип исполнения шинной опоры,х3-степень загрязненияпо ГОСТ 9920
Проходные И: обеспечивают переход токовед частей ч/з стены огражд конструкций, а так же обеспечивают ввод токовед частей в высоковольтн аппараты

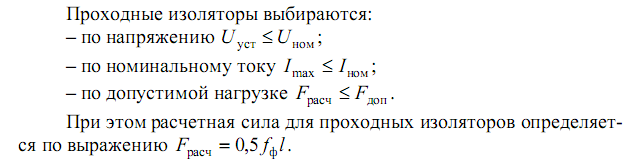

Условия выбора И
Расчетная
нагрузка не д/б больше 60% от минимальн
разрушающей Fдоп=0,6
;
-длина
пролета;
-распределенное
усилие
