7. Атомные электростанции
В ядерном реакторе на тепловых нейтронах обогащение по U235 составляет 2-4,4%. Стоимость кВт установленной мощности АЭС в 1,5 раза выше чем у ТЭС, но ЭЭ всё равно дешевле у АЭС. При делении 1г изотопов урана или плутония(U233, U235, Pu233) высвобождается 2,8 тут что эквивалентно 22,5 т*кВт*ч. Отвальный уран содержит U235 в существенно меньшем количестве, чем природный. Глубокое(более полное) использование уранового топлива, включая отвальный, м\б достигнуто в реакторах на быстрых нейтронах(БН).
На АЭС применяют конденсационные турбины. В любой АЭС различают:
Рабочее тело – среда, совершающая работу, преобразующая тепловую энергию в механическую. Обычно исп пар, жидкий натрий.
Теплоноситель – отводит тепло, выделяющееся в реакторе. Циркулирует по замкнутому контуру, т. к. радиоактивен.
Крупнейшая АЭС Европы – Запорожская 6ГВт, Мира – Касивадзаки 9,2 ГВт.

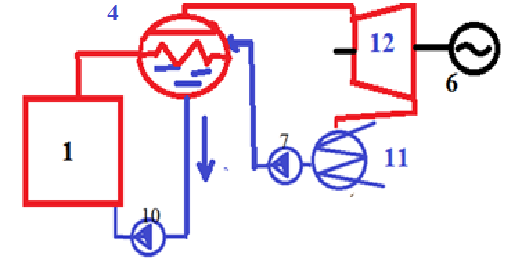

1 – реактор; 2 – Барабан сепаратора; 3 – часть высокого давления; 4 – пароперегреватель; 5 – часть высокого давления; 6 –генератор; 7 – питательный насос; 8 – подогреватель низкого давления; 9 – деаэратор; 10 - питательный насос; 11 – конденсатор; 12 – турбина; 13 – теплообменник; 14 – насос жидко-металлического натрия.

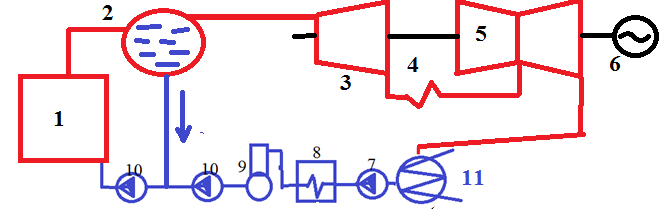

Схема блока АЭС с реактором РБМК(реактор большой мощности канальный)
В реакторе прокачивается вода, с выхода она поступает на 2, откуда сухой пар поступает на ЧВД турбины, от нее через 4 поступает в ЧНД турбины, далее как обычно.
+ простота, высокий кпд
- невысокая надежность, 1ый контур р\а, поэтому на турбину поступает р\а пар
Схема блока АЭС с реактором ВВЭР(водно-водяной энергетический реактор)
Реактор водно-водяной гетерогенный, корпусного типа, работающий на тепловых нейтронах с водно-водяным теплоносителем(вода под давлением). В активной части реактора исп шестигранные кассеты, содержащие цилиндрические ТВЭЛы на двуокиси урана с покрытием из сплава циркония с 1% ниобия.
Схема блока трехконтурной АЭС на БН(быстрых нейтронах)
Первый и второй контура заполнены металлическим натрием, третий – водой(рабочее тело). Только первый р\а. Реакторы на БН на трёх контурах наиболее эффективны, т. к. они наиболее эффективно используют ядерное топливо и оно восстанавливается(регенерируется), утилизируется.
8 Гэс и гидроаккумулирующие подстанции: технологические схемы, характеристика, условия применения, примеры.
ГЭС - комплекс сооружений и оборудования, посредством которых энергия потока воды преобразуется в электрическую энергию. ГЭС состоит из последовательной цепи гидротехнических сооружений, обеспечивающих необходимую концентрацию потока воды и создание напора, и энергетического оборудования, преобразующего энергию движущейся под напором воды в механическую энергию вращения, которая, преобразуется в электрическую.
ГЭС по установленной мощности: мощные (св. 250 МВт), средние (до 25) и малые (до 5).
Мощность ГЭС зависит от напора (разности уровней верхнего и нижнего бьефа), расхода воды, используемых в турбинах и КПД гидроагрегата.
По max используемому напору ГЭС делят: Высоконапорные (более 60 м); Средненапорные (25-60 м); Низконапорные (3-25 м).
По ряду причин (сезонных изменений уровня воды в водоёмах, непостоянства нагрузки энергосистемы, ремонта и т. п.) напор и расход воды непрерывно меняются, а, кроме того, меняется расход при регулировании мощности ГЭС.
По схеме использования водных ресурсов и концентрации напоров ГЭС обычно подразделяют на русловые, приплотинные, смешанные, гидроаккумулирующие и приливные.
Гидроэлектростанции обычно имеют водохранилища, позволяющие аккумулировать воду и регулировать ее расход и рабочую мощность станции.

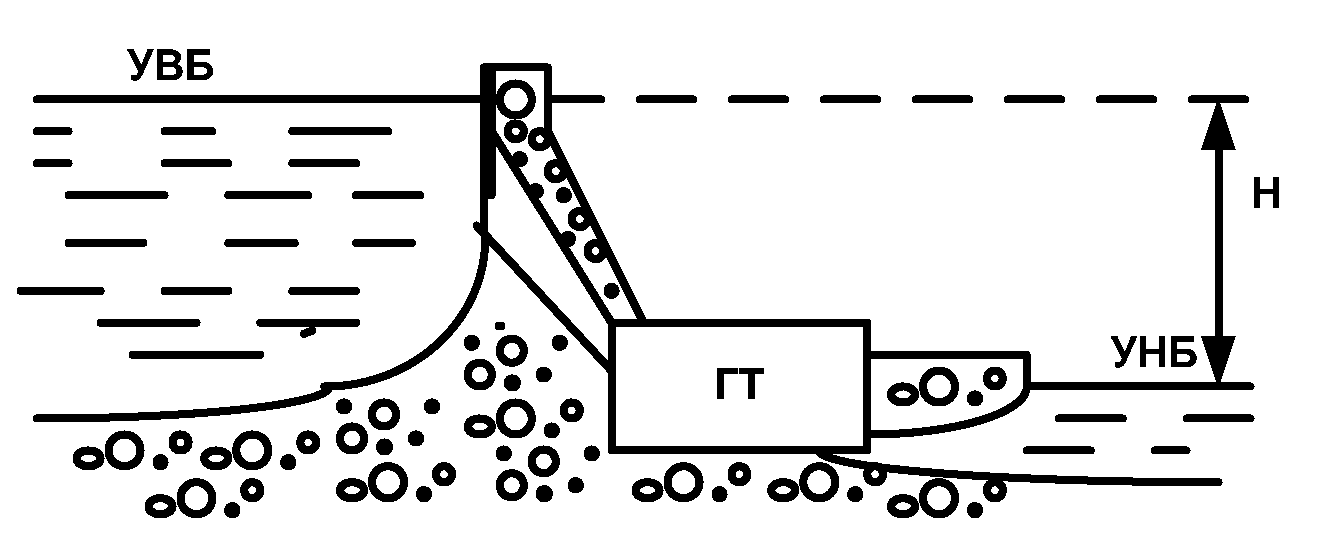

Технологическая схема гидравлической электростанции:
УВБ – уровень верхнего бъефа;
УНБ – уровень нижнего бъефа;
Н – перепад высот; ГТ – гидротурбина
Мощность гидроэлектростанции (кВт) может быть определена по выражению:
Гидроаккумулирующие станции (ГАЭС).
ГАЭС нужны для выравнивания графика нагрузки. Сооружение ГАЭС обусловлено ростом потребности в пиковой мощности в крупных энергетических системах, что и определяет генераторную мощность, требующуюся для покрытия пиковых нагрузок. Способность ГАЭС аккумулировать энергию основана на том, что свободная в энергосистеме в некоторый период времени электрическая энергия используется агрегатами ГАЭС, которые, работая в режиме насоса, нагнетают воду из водохранилища в верхний аккумулирующий бассейн. В период пиков нагрузки аккумулированная энергия возвращается в энергосистему (вода из верхнего бассейна поступает в напорный трубопровод и вращает гидроагрегаты, работающие в режиме генератора).
Время пуска и смены режимов работы ГАЭС измеряется несколькими минутами, следовательно их можно эффективно использовать в пиковых режимах.
η=0,75; но в реальных условиях не более 0,65
