4. Конструктивная часть .

характеристики

YS-2009-I

II

III

IV

Горелка (дизтопливо),

RIELLO G20

RIELLO G20

RIELLO G20

RIELLO G20

Температура сушки, °C

60-80

60-80

60-80

60-80

Вытяжной вентилятор, кВт

-

4,0

-

4,0

Приточный вентилятор, кВт

7,5

7,5

2x4,0

2x4,0

Вытяжной вентилятор, кВт

-

4,0

-

4,0

Приточный вентилятор, кВт

7,5

7,5

2x4,0

2x4,0

Вытяжная вентиляция, м3/час

-

12.000

-

12.000

Приточная вентиляция, м3/час

20.000

20.000

24.000

24.000

Высота ворот камеры, м

2,6

2,6

2,6

2,6

Ширина ворот камеры, м

3,0

3,0

3,0

3,0

Внутренние размеры, м

6,9x3,9x2,65

6,9x3,9x2,65

6,9x3,9x2,65

6,9x3,9x2,65

Габаритные размеры, м

7,0x5,35x3,4

7,0x5,35x3,4

7,0x5,35x3,4

7,0x5,35x3,4

Потребляемая мощность, кВт

9,5

13,5

9,5

13,5

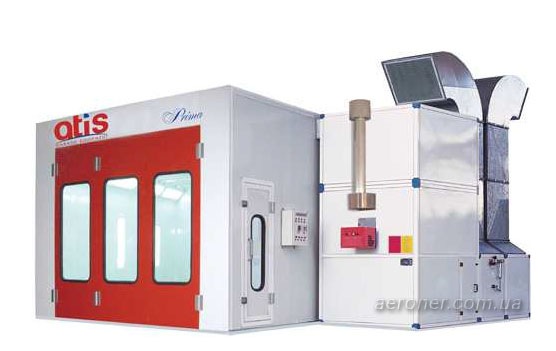

Размер наружный (д, ш, в):

7.0 х 5.3 х 3.5 м,

Размер внутренний (д, ш, в):

6.9 х 3.9 х 2.7 м;

Главные ворота - трехстворчатые (ш, в):

3.0 х 2.7 м;

Сервисная дверь (ш, в):

0,8 х 2,0 м (возможен монтаж в любом месте);

Освещение в два ряда: верхний уровень

40 ламп по 36 Вт, длина 1 м, нижний уровень - 16 ламп по 36 Вт, длина 1 м;

Воздухообмен

24000 м3;

Два вентеляционных агрегата:

вентилятор - 7,5 кВт, Вытяжной вентилятор - 5,5 кВт;

Горелка RIELLO (Италия),

тепловая мощность: 185 кВт;

Температура: цикл покраски

- 20°С при -3°С; цикл сушки - 60°/ 80°С;

Рециркуляция:

90% теплого воздуха;

Система фильтров:

- фильтр предварительной очистки: степень фильтрации - 80%; - потолочный фильтр: степень фильтрации - 98%; - напольный фильтр: степень фильтрации - 95%;

Полностью решетчатый пол, максимальная нагрузка

- 600 кг на колесо;

Питание:

3 фазы х 380 В, 14 кВт;

Расход дизтоплива на полный цикл покраски

- 15-40 л (зависит от окружающей температуры);

Металлическое основание

возможно утопить в пол);

Толщина стенки

- сендвич-панель 55 мм.

- внутренние (ГхШхВ), мм

6900х3900х2650

наружные (ГхШхВ), мм

7000х5460х3450

- въездные ворота (ШхВ), мм

3000х2650

- въездные аппарели:

длина, м 2

- дверь для персонала (ШхВ), мм

800х2000

Грузоподъемность пола

500 кг/колесо (0.2х0.2м)

Толщина стеновых панелей, мм

50

Мощность ламп освещения

800 LUX

- двигатели приточной вентиляции

7.5 кВт

- двигатель вытяжной вентиляции

1х4.0 кВт = 4,0 кВт

- дизельная горелка тепловой мощностью, ккал/час

до 200 000

- макс. температура в кабине, ºС

80

- время нагрева

от 20 до 60ºС, минут 6-8

Расход дизельного топлива на рабочий цикл, кг

6-8
