Стены из мелких блоков

Мелкие стеновые блоки изготавливаются из ячеистых бетонов размером 390 х 190 х 188 мм. Блоки могут быть сплошными и пустотелыми. Их применяют для кладки стен и перегородок, укладывая по однорядной системе перевязки. Также мелкие блоки могут изготавливаться из природных камней (известняк, ракушечник, туф).

Стена из ячеистого бетона чаще собирается из отдельных блоков (например, с размерами 600 × 300 × 200 мм). Блоки могут иметь точность размеров 1 мм, что позволяет вести кладку с минимальным зазором и использовать в местах соединений клеящие композиции. Наиболее часто используют три разновидности ячеистого бетона: газобетон, газосиликат и пенобетон, которые различаются по составу и способу образования пор. Общий же недостаток всех блоков из ячеистого бетона - повышенная гигроскопичность. Поэтому стены из них лучше снаружи защитить какой-либо дополнительной отделкой.

Пенополистиролбетонная стена собирается из блоков размером 500 × 300 × 200 мм. Замковая система на верхней и нижней поверхностях блока исключает появление "мостиков холода", а точность его размеров позволяет использовать при монтаже стены клеящие композиции.

Стена из керамзитопенобетонных блоков собирается на клеящей композиции, поскольку каждый размер блока (695 × 195 × 350 мм) имеет погрешность ±1 мм. Сам блок состоит из трех слоев: внутренний и наружный - керамзитопенобетонные, толщиной 110 и 70 мм соответственно, между ними - прослойка толщиной 150 мм из полистирольного пенопласта, который обладает высокой пористостью и практически не поглощает воду. Все три слоя стянуты двумя стеклопластиковыми стержнями в единое целое. Уличная сторона блока покрыта водостойкой защитно-декоративной плиткой толщиной 20 мм.

Рис. 5.14. Стеновые блоки и камни

а – мелкий ячеистый блок;

б – бетонный камень;

в – камень со щелевидными пустотами и его половинка;

г – природный камень правильной формы.

Архитектурно-конструктивные элементы стен.

Индивидуальный облик здания зависит от конструкции наружных стен, от расположения архитектурно- конструктивных элементов. К ним относятся:

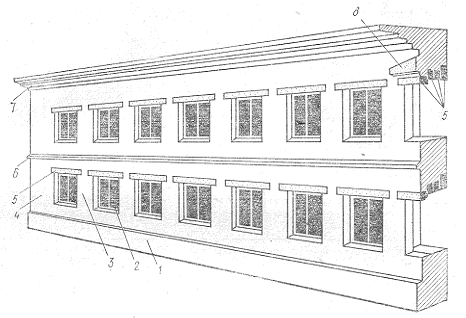

Рис. 5.15. Архитектурно-конструктивные элементы стен

1 – цоколь;

2 – оконный проем;

3 – рядовой простенок;

4 – угловой простенок;

5 – перемычка;

6 – поясок (промежуточный карниз);

7 – венчающий карниз;

8 – сандрик (карниз над проемом).

Цоколь – это нижняя часть наружных стен, которая подвергается механическим и атмосферным воздействиям. Поэтому цоколь облицовывается прочными материалами (керамической плиткой, природным камнем, лицевым кирпичом или оштукатуривается). Высоту цоколя принимают не менее 450мм. Верх цоколя называется кордон, он всегда строго горизонтальный по отношению к уровню горизонта.

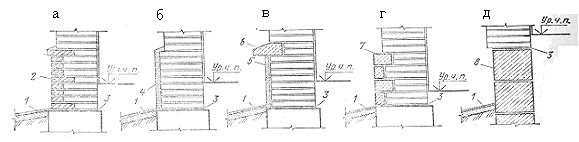

Рис 5.16. Цоколи

а – кирпичный;

б – кирпичный оштукатуренный;

в – облицованный плитками;

г – облицованный камнем;

д – бетонный из фундаментных блоков;

1 – отмостка;

2 – облицовочный кирпич;

3 – изоляция стены от грунтовой сырости;

4 – цементная штукатурка;

5 – облицовочные плитки;

6 – кордонный камень;

7 – камень в перевязку с кладкой;

8 – фундаментные бетонные блоки.

Проемы – это отверстия в стенах, которые заполняются оконными или дверными блоками.

Простенок - это участок стены между проемами. Различают простенки рядовые (между проемами) и угловые. Прямоугольные выступы простенков, удерживающие оконные и дверные блоки, называют четвертями. Размер четверти 65 х 120 мм.

Рис. 5.17. Кладка проемов с четвертями

а – проем с четвертью;

б – расположение оконного блока в проеме;

1 – четверть;

2 – оконный блок.

Простенки в кирпичных зданиях должны быть кратны 1/2 кирпича и определяются по формуле

а = 130 х n-10

а – ширина простенка

n – количество кирпичей в простенке

10 – шов

Все размеры простенков до 1030 мм должны быть кратны 130 мм.

Т.о. простенки могут быть: 380, 510, 640, 770, 900, 1030, 1160, 1290, 1420, 1550, 1680, 1810, 1940,2070, 2200, 2330, 2460, 2590 мм. и т.д.

Рис. 5.18. Элементы стен

1 – четверти;

2 – перемычки;

3 – откосы;

4 – простенок.

Перемычки – это конструкции, перекрывающие проем поверху.

По материалу и способу устройства перемычки делятся на: кирпичные, армокирпичные, арочные, металлические, из сборных ж/б элементов.

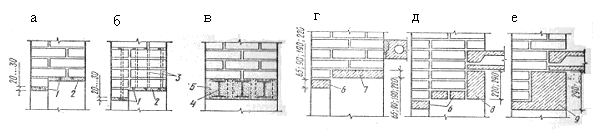

Рис. 5.19. Виды перемычек

а – рядовая или кирпичная;

б – армокирпичная;

в – металлическая;

г-е – сборные ж/б;

1 – арматура;

2 – цементный раствор;

3 – арматурный каркас;

4 – двутавр, швеллер;

5 – раствор по проволочной оплетке;

6, 7, 8, 9 – ж/б бруски разного типа.

Кирпичные перемычки устраивают в малоэтажных зданиях для проемов не больше 2 м. Их выполняют по опалубке. Предварительно в опалубку выкладывают цементно-песчаный раствор толщиной 20-30 мм, а после укладывают арматурные стержни ø 6 мм по одному на 1/2 кирпича. Стержни арматуры на концах имеют крюки, их заводятся в кладку на 250 мм и заливают раствором.

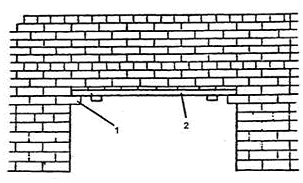

Рис. 5.20. Кирпичная перемычка

1 – выпуск кирпича;

2 – опалубка.

Армокирпичные отличаются от кирпичных тем, что для них необходимо рассчитывать количество арматурных стержней и их диаметр, которые будут располагаться и в вертикальных швах.

Металлические выполняются из прокатных профилей (двутавры, уголки).

Стальные профили для перекрытия проемов обвиваются проволокой, между ней и стенкой балки закладывают кирпичный щебень и натягивают по проволоке металлическую сетку, по которой в дальнейшем производится оштукатуривание балок.

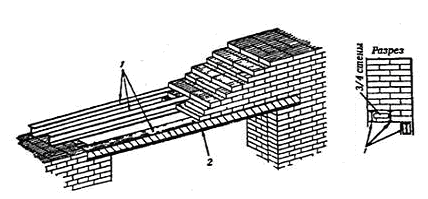

Рис. 5.21. Перекрытие проема стальными перемычками

1 – двутавровые стальные балки;

2 – обмотка проволокой.

Клинчатые и арочные перемычки устраиваются по опалубке соответствующей формы. Кладка кирпичных арок и сводов выполняется из обыкновенного кирпича по опалубке, поддерживаемой кружалами. Взамен тески кирпича допускается применение клинообразных швов из раствора при толщине вверху не более 25 мм и внизу не менее 5 мм.

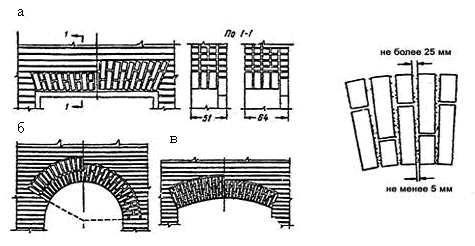

Рис. 5.22. Клинчатые и арочные перемычки

а – клинчатая;

б – арочная полуциркульная;

в – лучковая.

Сборные ж/б брусковые перемычки принимаются по серии 1.038. Этой серией предусмотрены перемычки брусковые, плитные, Г-образные, фасадные для кирпича с высотой 65 и 88мм.

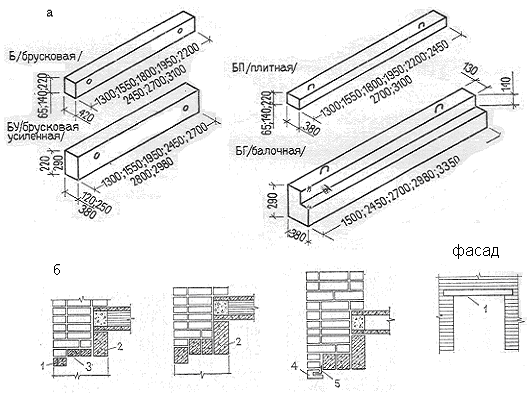

Рис. 5.23. Брусковые перемычки

а – виды брусковых перемычек;

б – расположение брусковых перемычек в стенах;

1 – брусковая перемычка;

2 – брусковая усиленная перемычка;

3 – плитная перемычка;

4 – профильный кирпич;

5 – стальной уголок.

Перемычки по работе делятся на несущие и ненесущие. Ненесущие перемычки несут свой собственные вес и несколько рядов кирпича, расположенных до выше лежащего этажа. Эти перемычки опираются на стены с двух сторон по 125мм.

Несущие перемычки дополнительно несут нагрузку от перекрытия. Они опираются на стены по 250мм с двух сторон. При укладке брусковых перемычек один брусок у наружной поверхности стены укладывают на 75 мм ниже остальных для образования четверти. К последней примыкает коробка оконного блока.

Карниз – горизонтальный выступ стены за ее поверхность. Существуют следующие виды карнизов:

- венчающий, завершающий верхнюю часть стены. Он предохраняет стену от увлажнения дождевой и талой водой, стекающей с крыши, а также придает зданию законченный вид. Такой карниз может быть выполнен из кирпича, сборных ж/б элементов или дерева. Карниз, выполненный из кирпича, может иметь вылет не больше 250-300мм. При большем вылете применяются карнизы из сб. ж/б. элементов.

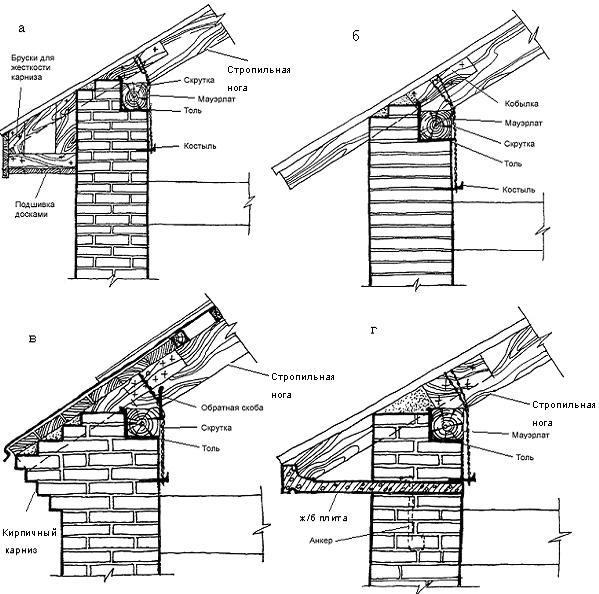

Рис. 5.24. Виды карнизов

а – подшивной;

б – на выносной кобылке;

в – кирпичный;

г – со сборной ж/б плитой.

-пояски, разделяющие по высоте фасадную часть стены;

-сандрики - это небольшие карнизы, расположенные над оконными и дверными проемами.

Парапет - это невысокая стенка, ограждающая крышу. Этим элементом заканчивается стена. Парапет возвышается над крышей не меньше 600мм. Парапеты могут быть кирпичными и в виде металлической решетки.

Рис. 5.25. Парапет

1 – парапет;

2 – венчающий карниз;

3 – парапетная плита.

Фронтон – часть стены треугольной формы, которая закрывает чердачные помещения. И со всех сторон обрамлена карнизом.

Рис. 5.26.Фронтон

1 – фронтон;

2 – парапет.

Щипец – то же, что и фронтон, если отсутствует горизонтальный карниз.

Пилястра – выступающая часть стены в виде полуколонны.

Рис. 5.27. Пилястра

1 – пилястра.

Контрфорс – вертикальный выступ стены с наклонной внешней гранью для усиления стены против опрокидывания.

Ниша – углубление в стене для устройства встроенных шкафов, для размещения приборов отопления и т.д.

Обрез - горизонтальные уступы по высоте стены.

Раскреповка - изменения толщины стены, с образованием вертикальных уступов.

Рис. 5.28. Раскреповка

1 – раскреповка;

2 – пилястра.

Балкон – открытая огражденная площадка, выступающая за плоскость наружной стены и расположенная на уровне междуэтажного перекрытия. Балконная плита имеет консольное защемление в стене. Вынос балкона – 0,9-1,0м.

Лоджия – ограждена с трех сторон стенами и открыта в сторону фасада. Лоджия имеет глубину 1,2м и более.

Эркер – огражденная наружными стенами часть помещения, расположенная за плоскостью наружных стен. Эркер – это выступающая часть стены. Он увеличивает освещенность в помещении, а также увеличивает площадь внутри помещения. Эркеры устраивают на всю высоту здания или на несколько этажей.

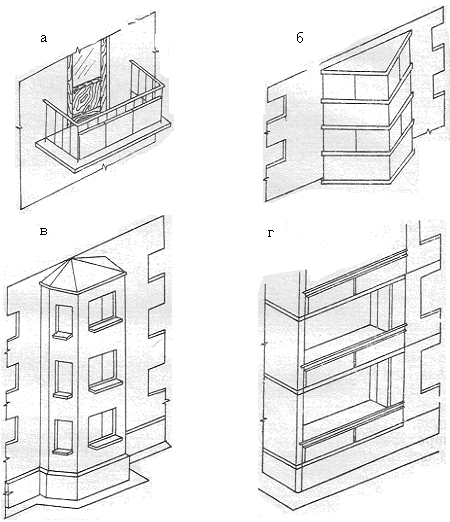

Рис. 5.29. Наружные элементы здания

а – балкон;

б – эркер на консоли;

в – эркер на фундаменте;

г – лоджия.
