Вентилируемый фасад

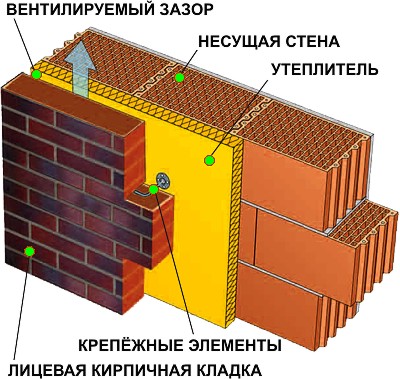

Вентилируемые фасады представляют собой системы, состоящие из подоблицовочной конструкции, с помощью которой к наружным стенам здания прикрепляется утеплитель и наружные облицовочные материалы. Материал облицовки крепится к стене таким образом, чтобы между облицовкой и фасадной стеной оставался воздушный зазор, который необходим для вентиляции фасада здания. Иногда для дополнительного утепления фасада между стеной и облицовкой может устанавливаться теплоизоляционный слой. При утеплении дома с наружной стороны используются различные теплоизоляционные материалы – минераловатные плиты, цементно-фибролитовые плиты, полистирольные пенопласты, "тепловые" штукатурные растворы, плиты из ячеистого бетона, которые должны быть хорошо защищены от неблагоприятного влияния дождя, снега, инсоляции и других атмосферных воздействий. Теплоизоляция стен обеспечивается слоем паропроницаемого сверхлёгкого утеплителя. Защитно-декоративные функции выполняет наружный слой кирпичной кладки. К несущей стене крепится дюбелями и на клей паропроницаемый утеплитель, обычно минеральная вата. Между слоем утеплителя и фасадной кирпичной кладкой устраивается сплошной вентилируемый зазор по всей площади стены. В нижней части фасадного слоя стены устраивают вентиляционные отверстия, обеспечивающие свободный приток наружного воздуха в вентилируемый зазор, а в верхней части стены аналогичные отверстия для выхода воздуха из вентилируемого зазора наружу. Наружный кирпичный слой, как правило, выполняется из высококачественного кирпича (в идеале клинкерного) очень небольшой толщины: «в полкирпича» (120 мм) или, даже, «в четверть кирпича» (60 мм, в случае применения узких кирпичей, именуемых в народе «американкой»). Для обеспечения устойчивости фасадный кирпичный слой обязательно связывается механическими тяжами (анкерными закладными элементами) с несущей стеной.

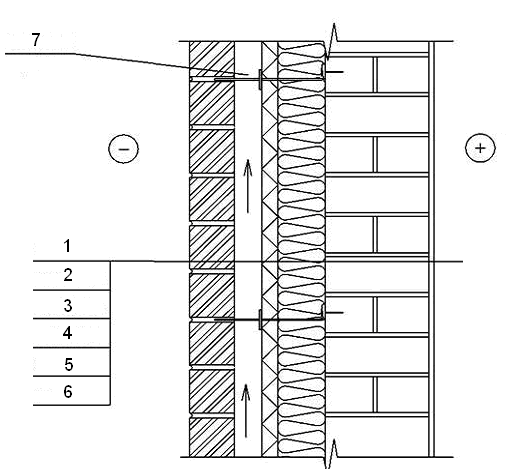

Рис. 5.7. Устройство вентилируемого фасада

1 – фасадный кирпич;

2 – вентилируемый зазор 40 мм;

3 – ветрозащита ISOVER;

4 – теплоизоляция ISOVER;

5 – утепляемая стена;

6 – внутренняя отделка;

7 – деталь крепления.

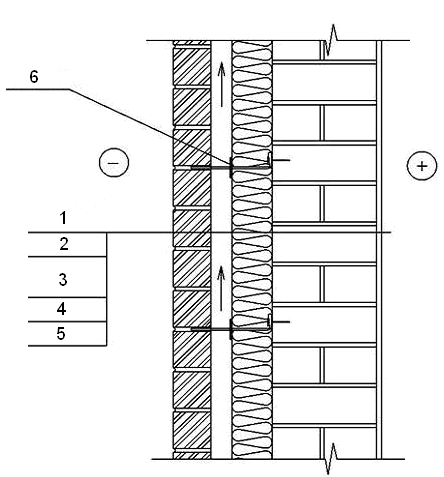

Рис. 5.8. Устройство вентилируемого фасада

1 – фасадный кирпич;

2 – вентилируемый зазор;

3 – теплоизоляция ISOVER;

4 – утепляемая стена;

5 – внутренняя отделка;

6 – деталь крепления.

Вентилируемые фасады.

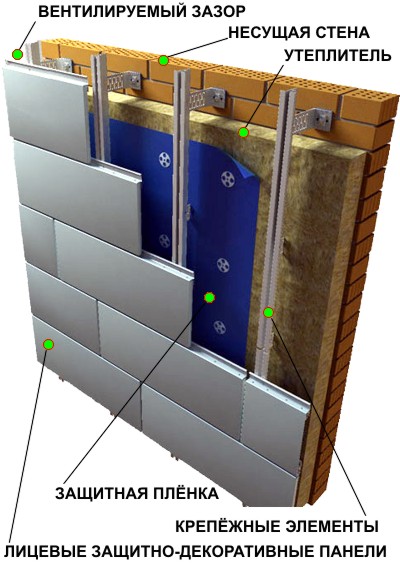

В качестве наружной ограждающей защитно-декоративной конструкции используются навесные элементы заводского изготовления. Такой фасад представляет собой крепёжную систему, жёстко связанную с несущей стеной, к которой крепятся наружные защитно-декоративные элементы. Конструкция крепёжных систем бывает самой разной, но обычно, она позволяет получить контролируемый воздушный зазор между наружными элементами и слоем утеплителя. Подоблицовочная конструкция состоит из кронштейнов, которые крепятся непосредственно к стене, и несущих профилей, устанавливаемых на кронштейны, к которым, в свою очередь, прикрепляется облицовочный материал. Утеплитель же фиксируется на наружной поверхности стены с помощью дюбелей, специальных профилей и т.п. Облицовочные материалы в конструкции вентилируемого фасада выполняют защитно-декоративную функцию. Использование в конструкции навесного вентилируемого фасада гидро/ветрозащитной паропроницаемой мембраны обусловлено необходимостью предохранения теплоизоляционного слоя от влаги и ветра.

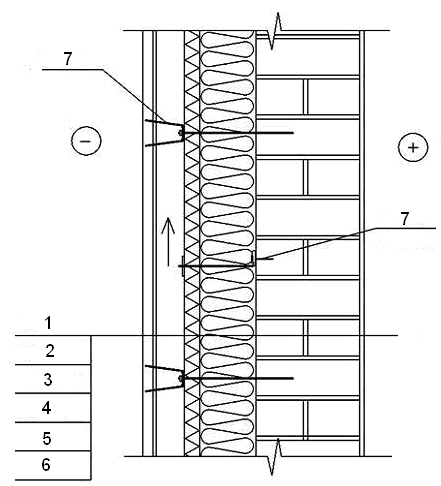

Рис. 5.9. Устройство вентилируемого фасада

1 – облицовочная панель;
