МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ МОЛОДЕЖИ И СПОРТА УКРАИНЫ ОГАСА

КАФЕДРА ЖЕЛЕЗОБЕТОННЫХ И КАМЕННЫХ КОНСТРУКЦИЙ

Расчетно-графическая работа по дисциплине сейсмостойкость сооружений

Выполнил:

ст. гр. ПГС-506с

Кучинский А.В

Проверил :

Мурашко А.В

2012г

Реферат

Объект исследования – 6 этажный жилой дом с подвалом, запроектированный по схеме безригельного каркаса с железобетонными диафрагмами и ядром жесткости.

Цель работы – расчет многоэтажного здания на сейсмические воздействия

Методы исследования – расчеты исследуемого объекта с учетом требований действующих в Украине нормативных документов.

Содержание

ВВЕДЕНИЕ 5

1. АНАЛИЗ ИСХОДНЫХ ДАННЫХ 6

8

2. КОМПЬЮТЕРНАЯ МОДЕЛЬ СЕКЦИИ 8

3. РЕЗУЛЬТАТЫ РАСЧЕТОВ ЗДАНИЯ 10

Модальный анализ. 10

Выводы 14

ПЕРЕЧЕНЬ ССЫЛОК 15

Введение

Основанием для выполнения работ являются последние две цифры номера зачетной книжки №.09115

В настоящем отчете рассмотрено 6-ти этажное жилое здание, запроектированное по схеме безригельного каркаса с железобетонными диафрагмами и ядром жесткости.

Город Одесса расположен в 7-балльной сейсмической зоне, в которой этажность указанного типа зданий ограничена 12 этажами (при сложных ИГУ и сейсмичности площадки строительства 8 баллов, 9-ю этажами)

Для реализации поставленной цели были решены следующие задачи:

  • оценка проектных решений на предмет возможности их реализации в сейсмической зоне;

  • численные исследования пространственной модели жилого здания без учета работы с основанием;

  • численные исследования пространственной модели жилого здания с учетом совместной работы с основанием

  1. Анализ исходных данных

Объемно-планировочное и конструктивное решение здания

Согласно заданию предполагается строительство 6-этажного жилого здания в г. Одессе по ул.Балковская 57 .

Рассматриваемое здание, согласно задания, имеет прямоугольную форму.

Конструктивная система представляет собой безригельный каркас с диафрагмами жесткости. Вертикальные несущие элементы располагаются по высоте здания без разрывов.

Железобетонные перекрытия объединяют все несущие элементы в единую пространственную систему и распределяют нагрузку между несущими колонами и диафрагмами.

Конструкцией, воспринимающей горизонтальную сейсмическую нагрузку, служат: колонны и железобетонные диафрагмы.

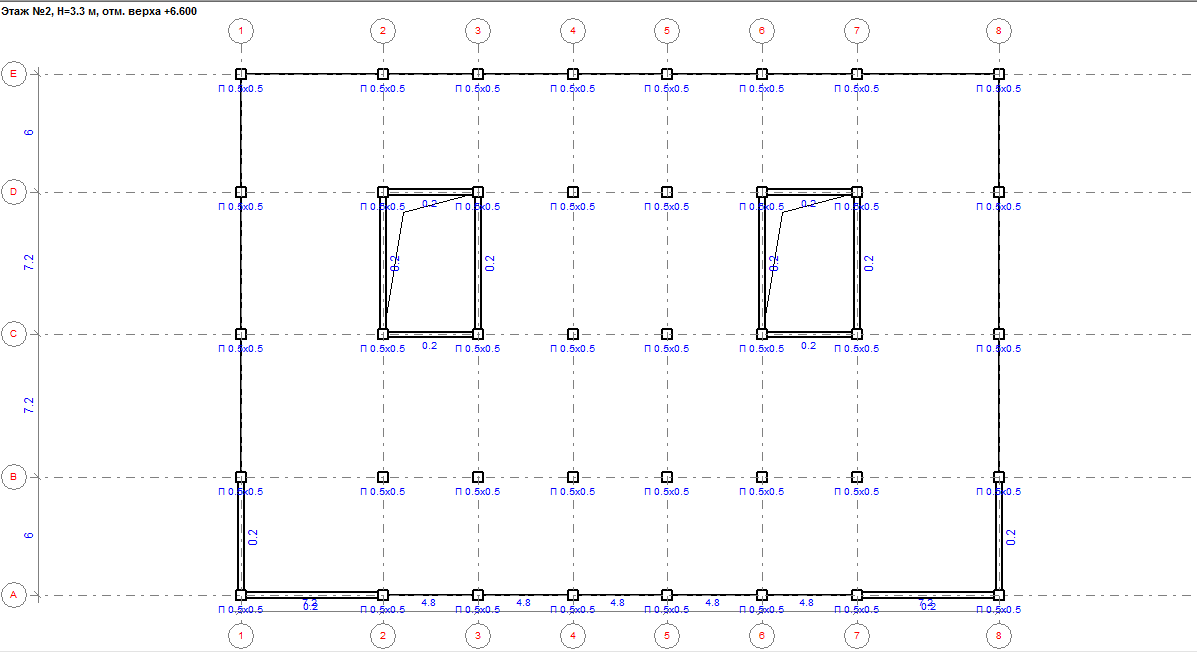

Представленное для анализа эскизное решение жилого дома размерами в плане 26,4х38,4м обладает высотой 19,8 м. Внутренние стены толщиной 200мм, колонны сечением 500х500мм, перекрытия толщиной 200 мм выполнены из тяжелого бетона класса В25(С20/25). Шаг рам в горизонтальном направлении 7,2м количество шагов 1; 4,8м количество шагов 5; 7,2м количество шагов 1, в вертикальном направлении 6,0м, количество шагов 1; 7,2м количество шагов 2; 6м количество шагов 1.

Вертикальные несущие конструкции представлены монолитными железобетонными ядром жесткости, стенами и колоннами.

Перекрытия и покрытие (кровля) – монолитные, железобетонные. Кровля плоская, с рулонным покрытием и внутренним водостоком.
