2.2. Мікроконтроллер pic16c71. Основні параметри.

Корпус 18 кон. DIP, SOIC. 20 кон. SSOP.

Робоча температура -40 до +125°С

Перетворювачі даних A/D 8x4

Напруга джерела 2.5 V – 6 V

Розмір пам’яті даних 36 байт х 8

Розмір програмуючої пам’яті 1К х 14

Число входів/виходів 13

Периферія TMRO

Швидкість 20MHz

Серія PIC16C7X

Енергоспоживання менше 2 мА при 5В та 4Мгц

Процесор RISC

ЦАП 16-розрядний

АЦП 8-розрядний

2.3. Мікроконтролер pic16c71.

Схема електрична структурна.

Мікроконтролер PIC16C71 має восьмирівневий апаратний стек шириною 13 біт. Область стека не належить ні до програмної області ні до області даних, а покажчик стека користувачу недоступний. Поточне значення програмного лічильника посилається в стек, коли виконується команда CALL або проводиться обробка переривання. При виконанні процедури повернення з підпрограми (команди RETLW, RETFIE або RETURN) в програмний лічильник вивантажується вміст стека

Пам'ять даних також як і в PIC 16С5Х має сторінкову організацію, але складається всього з 2-х сторінок. Причому, сторінки в різних модифікаціях даного МК мають різні обсяги (128/256 байт) залежно від кількості регістрів загального призначення (РОН).

Програмний лічильник в PIC16C71 має ширину 13 біт і здатний адресувати 8К х 14біт обсягу програмної пам'яті. Однак, фізично на кристалі PIC16C71/711 є тільки 1К х 14 біт пам'яті (адреси 0000h-03FFh). Звернення до адрес вище 3FFh фактично є адресація в той же перший кілобайт. Модифікація PIC16C710 має тільки 512х14 біт пам'яті, а PIC16C715-2Кх14 біт.

Мікроконтролер має два порти: 5 бітний порт RA і 8 бітний порт RB з побітовій індивідуальної настроюванням на введення або на висновок. Ці ж лінії портів використовуються для підключення до АЦП і до лінії зовнішнього переривання. У цьому випадку число ліній введення / виведення загального користування зменшується.

Кристал PIC16C71 має п'ять бітів конфігурації, які зберігаються в EPROM і встановлюються на етапі програмування кристала. Ці біти можуть бути запрограмовані (читається як "0") або залишені незапрограммірованимі (читається як "1") для вибору відповідного варіанту конфігурації пристрою.

Кожна команда PIC16C71 являє собою 14-розрядне слово, що містить поле коду операції (OPCODE) і полі одного або більше операндів, які можуть брати участь в цій команді. Система команд PIC16С71 включає в себе команди роботи з байтами, команди роботи з бітами, команди управління і операції з константами. Вона відрізняється від системи команд PIC16C5Х лише тим, що група команд передачі управління і операцій з константами доповнена чотирма новими командами: ADDLW, RETFIE, RETURN, SUBLW.

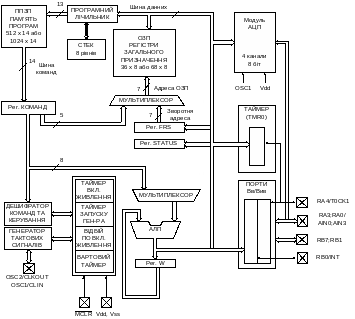

Рисунок 2 – Контролер PIC16C71

Схема електрична структурна

2.4. Вимірювання параметрів мікроконтролера pic16c71.

2.4.1. Умови та режими вимірювання

Умови вимірювання, у тому числі температура навколишнього середовища або температура в заданій точці на корпусі (тепловідводі) мікросхеми, повинні відповідати встановленим в стандартах або технічних умовах (далі – ТУ) на мікросхеми конкретних типів.

Значення параметрів електричних режимів на виводах мікросхем (напруг живлення, напруг або струмів на входах і виходах, характер і значення навантаження і т.п.), а також послідовність їх подачі при вимірюванні електричних параметрів мікросхем повинні відповідати встановленим в стандартах або ТУ на мікросхеми конкретних типів.

Вимірювання електричних параметрів мікросхем проводять в установленому статичному або динамічному режимі. При роботі з мікросхемами необхідно керуватися ГОСТ 18725 – 83 і технічними умовами на конкретний тип мікросхеми.

Для всіх типів мікросхем необхідно дотримуватись:

• забороняється перевищувати значення напруг живлення мікросхем, вхідних напруг, електричних навантажень та інші граничні значення електричних параметрів, вказаних в технічних умовах;

• для підвищення надійності мікросхеми рекомендується використовувати в полегшених режимах у порівнянні з граничнодопустимими;

• забороняється підведення будь-яких електричних сигналів, у тому числі шин “Живлення” і “Загальний” до корпуса і виводів мікросхеми, що не використовується згідно принциповій електричній схемі;

• заміну мікросхем при ремонті апаратури проводити при відключених джерелах живлення; допускається відключення виходу мікросхеми до джерела живлення через резистор опором не менше значення, визначає мого гранично допустимим вихідним струмом логічного “0”.

Якщо мікросхема ЗП має роздільний вхід і вихід інформації, то, якщо вихід мікросхеми має три стани, допускається об’єднувати виводи мікросхеми (вхід і вихід інформації) при дотримуванні відповідних навантажувальних характеристик мікросхеми.
