Зміст

Завдання для проектування Аркуш

  1. Розрахунок і конструювання колони середнього ряду 3

    1. Характеристика конструкції 3

    2. Визначення довжини колони 3

    3. Збір навантажень на 1м2 покриття та перекриття 4

    4. Навантаження на колону з вантажної площі 6

    5. Визначення повного та тривало діючого навантаження 6

    6. Розрахунок колони на міцність 7

    7. Визначення діаметру монтажної петлі 8

    8. Розрахунок колони на монтажні навантаження 8

    9. Розрахунок колони на монтажні навантаження 11

    10. Конструювання колони 12

  2. Розрахунок і конструювання монолітного фундаменту старанного типу. 12

    1. Характеристика конструкції 12

    2. Збір навантажень 13

    3. Визначення розмірів фундамента 13

    4. Розрахунок фундаменту на продавлювання 15

    5. Визначення площі робочої арматури 16

    6. Армування фундаменту 18

Література 20

1. Розрахунок і конструювання колони к-2

1.1 Вихідні данні для проектування

Колони К-2 мають центральну привязку до вісей і працюють на стиск з випадковим ексцентриситетом. Найбільш навантаженим перерізом є переріз на рівні обрізу фундаментів,і тому розрахунок ведеться в цьому перерізі. Оскільки колона працює на стиск з випадковим ексцентриситетом,то форма перерізу повинна бути рівностійкою ,тому колона має квадратну форму.

Стержень колони армується просторовим каркасом.

В колоні передбачені закладні деталі таких призначень:

М-1 зварна консоль,яка необхідна для обпирання ригеля поперечної рами;

М-2 стальний лист для зєднання ригеля з колоною зверху;

М-3 стальний лист для зєднання ригеля з колоною зверху в рівні покриття (для не стикуємої колони);

М-4 стальні трубки призначені для підьому при монтажі;

М-5 Петлі для відриву колони від піддона ,завантаження та розвантаження колони.

Матеріали:бетон класу С20;повздовжня арматура класу А400с,поперечна А240с.

1.2 Визначення довжини колони

Довжина колони (робочої марки) залежить від розрізки колон на робочі марки. Яка передбачає одно-, дво-,і трьохповерхову розрізку колон будівлі.

Верх фундаменту знаходиться на відмітці 0.200м. нижній кінець колони заглиблений нижче підлоги першого поверху на висоту занурення колони у стакан фундаменту (hзад).

Довжина стикуємої колони визначається за формулою:

lk=n*hпов+1.05+0.2+hзад (1.1)

Довжина нестикуємої колони визначається за формулою:

Lk=n*hпов+0.29+0.2+hзад (1.2)

де: n кількість поверхів ;

hпов висота поверху,м.

hзад=1.5*hк (1.3)

Розрахункова довжина колони визначається за формулою:

Lef=𝜇*hпов (1.4)

де 𝜇 коефіцієнт,який залежить від закріплення кінців колони.

Наприклад для колони двоповерхового будинку з висотою поверху 3.3м та перерізом 0.4x0.4м. приймаємо двоповерхову розрізку колони з нестикуємим оголовкам,тому довжина колони визначається за формулою:

Lк=n*hпов.+0.29+0.2+(1.5*0.4)=2*3.3+0.29+0.20+0.6=7.45м.

Розрахункова висота колони за формулою:

lef=𝜇*hпов.=1.0*3.3=3.3м

1.3 Збір навантаження на 1м2 покриття та перекриття

Таблиця 1.1 Збір навантаження на 1м2 покриття

Види навантаження і формула підрахунку

Підрахунок

qn кН/м2

𝛾fm

q кН/м2

1.Постійне навантаження 1.1 Руберойдний килим t=20мм 𝜌=6кН/м3; 1.2 Цементно-піщане стягування t=30мм; 𝜌=19кН/м 3 1.3 Утеплювач t=180мм; 𝜌=8кН/м3 1.4 Пароізоляція 1.5 Плита ПК

0.015*6

0.025*19 0.18*8

0.09

0.48 1.44 0.048 2.75

1.3

1.3 1.3 1.3 1.1

0.12

0.62 1.87 0.06 3.03

Всього постійне:

4.85

5.7

Продовження таблиці 1.1

Види навантаження і формула підрахунку

Підрахунок

qn кН/м2

𝛾fm

q кН/м2

2.Змінні навантаження снігове навантаження (для Тернопіль)

За додатком Е ДБН В1.2-2006 «навантаження і впливи»

1.6

1.14

1.82

Повне навантаження:

6.41

7.52

Таблиця 1.2 Збір навантаження на 1м2 перекриття

Види навантаження і формула підрахунку

Підрахунок

qn кН/м2

𝛾fm

q кН/м2

1.Постійні 1.1.Лінолеум t=10мм; 𝜌=12кН/м3 1.2. Бітумна мастика t=10мм; 𝜌=18кН/м3 1.3. ДВП t=10мм; 𝜌=6кН/м3 1.4. Гідроізол t=45мм; 𝜌=16кН/м3 1.5. Цементно стягування t=8мм; 𝜌=6кН/м3 1.6. Плита ПК

0.003*16 0.005*10 0.037*25

0.005*6 0.015*17

0.05 0.05 0.93 0.03 0.026 2.75

1.2 1.3 1.1 1.2

1.3 1.1

0.06 0.07 1.02 0.036 3.4 3.03

Всього постійне:

4.07

7.616

2.Змінні (корисні)для будівлі Магазин

ДБН стр. 13-14

1.5

1.3

1.95

Повне навантаження

5.57

9.57

    1. Навантаження на колону з вантажного майданчику

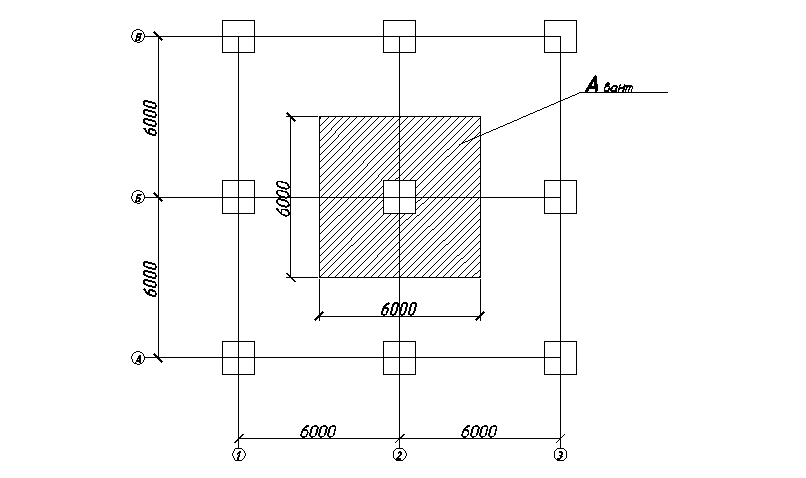

Вантажний майданчик на колону визначається у відповідності із схемою споруди на малюнку:

Малюнок 1.1 Схема споруди

Площа вантажного майданчику Ав=6.0*6.0=36м2
