14. Назначение и устройство грп

15. Основные элементы грп и их назначение

ГРП предназначен для снижения выходного (рабочего) и поддержания с постоянным независимо от входного давления. ГРП предназначается : 1) для снижения давления 2) для очистки газа от механических примесей 3)Для отключения подачи газа к потребителю в случае чрезмерного повышения или понижения выходного давления 4) Для контроля за вход и выход давлением а также за расходом газа и температуры. ГРП располагается либо в отдельн здании по близости от входа газа на территории пром. Предприятия либо прямо в цехе

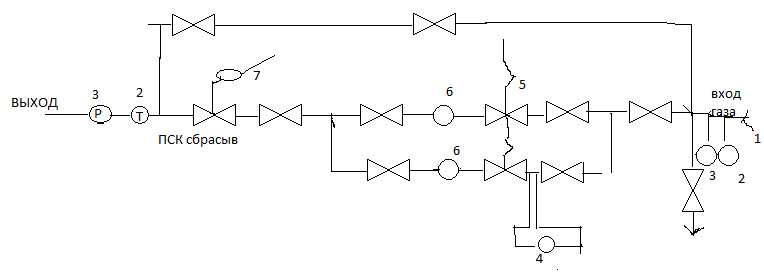

Схемы ГРП с 2-мя редуцированными ступенями

Газопровод со стороны гододских газовых сетей 2,3 – приборы для измерения температур и давления 4 – фильтр для очистки газов от примесей 5- ПЗК предохр запорный клапан 6 – РД – регулятор давления 7 предохр сбросной клапан 8 – отбор газа

ПЗК предназначен для подачи газа в двух случаях: 1 . в случае повышения выходного давления газа на 25 % выше заданного . 2 В случае понижения выходного давления ниже минимально допустимого . Регулятор давления понижает давление и поддерживает на заданном уровне независимо от расхода газа и от колебания давления . ПСК сниж выходное давление путем сброса газа в атмосферу Срабат в случае превыш давления более чем на 15 % от заданного т е ситуация не аварийная . БАЙКАЛЬНАЯ ЛИНИЯ ( обводная линия ) предназначена для врем подачи газа потребителю на период технологич обслуживания технологич линий .

16. Топливный баланс промышленного предприятия.

Топливно-энергетический баланс пром предприятия в качестве составл-ей включает годовой баланс. ТЭБ устанавливает взаимосвязь между потреблением разных видов топлива и их поступление .В основе составляющих ТЭБ лежит материальный баланс составленный на основе удельных норм потребления энергоресурсов на реализацию технологией пром. Предприятия.Для составления ТЭБ используются различные математические методы, в частности метод матричной модели ТЭБ. В соответствии с этим методом для каждого энергоносителя составляем уравнение , которое сводится в систему :

Xi- объем потребляемого энергоносителя . Qij- норма потребления i-го энергоносителя на производство j-ого вида продукции . xi- Объем производства j-ого вида продукции . y- энергия отпуская сторонним предприятией j-ой технологии. Для определения полных затрат энергии системы реш. Относительно Xi при условии что для каждой технологии возмож. Использ. Различных видов энергоносителей Баланс : - фактический , плановый , перспектиывный. Фактический – составл по результатам раб. Предприятий может быть избыточным и дефицитным. Составление фактич. Годового баланса дает основание судить об обеспеченности горючим газом пром. Предприятия . При избыточном балансе газ направляют к буферным потребителям (тэц и завод) Дефицитный баланс покрывается за счет перевода оборудования на более калорийный газ или другие виды топлива , а также за счет совершенства технологий. Плановым и перспективным балансы составляются на предстоящем промежутке времени с учетом перспективы развития предприятия.

Цели составления топливно-энергетич баланса - составл. Для анализа эффективн. Использ. Топлива и энергии в производственных процессах . Для разраб. Перспектив. Норм для расхода энергии и топлива. Составл. Для определ. Измен. Структуры энергопотребления.

Определение энергобаланса – это отражение закона сохраняется в условиях конкретного производства . состоит из 2х частей ( приходной и расходной) Приходной – характеризует ресурсы энергии всех видов. Расходной – показывает распределение энергоресурсов по потребителям включает потери и отпуск другим предприятиям.
