3.7 Колонны
Так как промышленной здание имеет каркасную конструктивную схему – несущим элементом будут выбраны колонны железобетонные марки 5К84 размером l =8700мм,b=400мм, h=400мм, несущая способность колонны М3

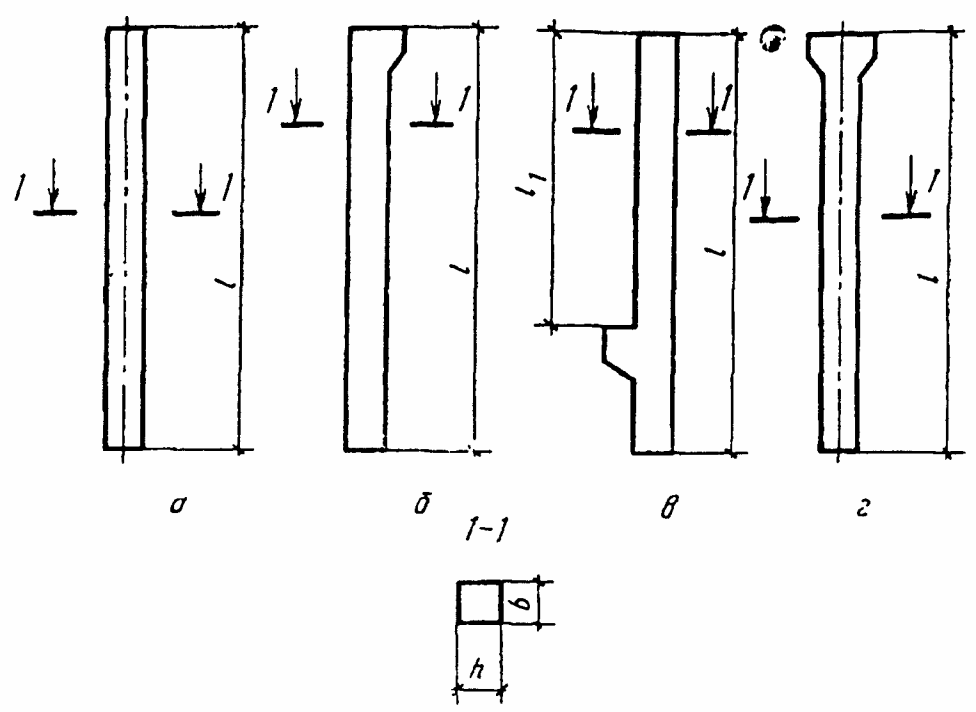

Рисунок 3.7 –Колонна марки 5К84

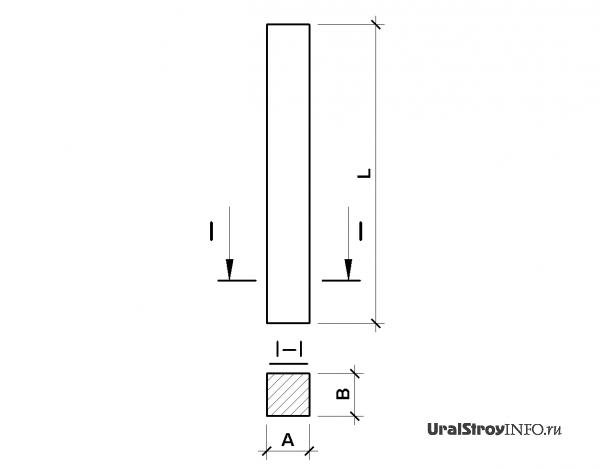

Рисунок 3.8. Колонна среднего ряда марки 5К84
3.8 Стеновые панели.
Существующие конструкции наружных стен достаточно индустриальны. На их долю приходятся не очень большая часть суммарных внутриплощадных затрат на возведение ограждающих конструкций зданий. Но их экономические показатели определяются не только стоимостью изготовления и монтажа, но в значительной мере расходами на эксплуатацию, прежде всего на отопление зданий.
В данной курсовом проекте использованы стеновые панели марки ПСТ63.12.3,5-ТП-12 (5980х1185х350) . Стеновые панели трехслойные.

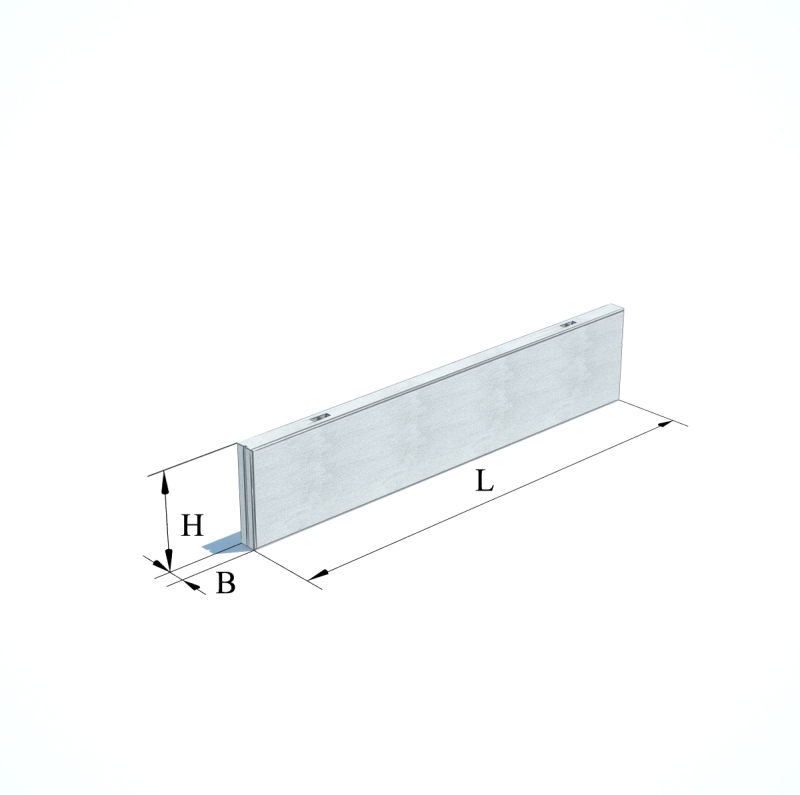

Рисунок. 3.9 - Стеновая панель марки ПСТ63.12.3,5
3.9 Фундаментные балки
Для закрепления стеновых панелей необходимо положить на стаканный фундамент балки. Мы применили балки ФБ 6 -40 габаритами l=5950мм, b=260мм,h=460мм.

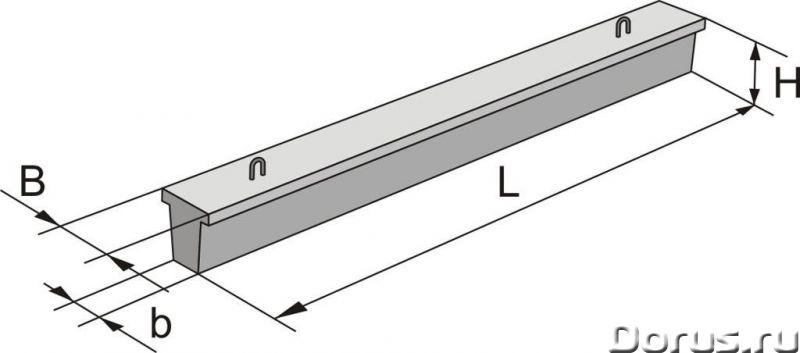

Рисунок 3.10 Фундаментная балка марки ФБ 6-40
4.Санитарно-техническое оборудование.
В здании в каждом из помещений расположены отопительные приборы в виде радиаторных секций (батарей), которые в отопительный сезон питает районная котельная.
Система вентиляции стандартного типа: вентиляционные «коридоры» протянуты параллельно лестничным пролетам, и ведут в две главные вентиляционные шахты по обеим сторонам лестницы, выводятся на крышу.
Система водопровода протянута по всем санузлам здания и питается от общей кольцевой водопроводной сети.
В здании установлено следующее санитарно-техническое оборудование: ванны, умывальники, унитазы с прямым выпуском и сливные бачки.
5. Спецификация сборных конструкций.
Спецификация железобетонных конструкций и изделий
Поз. |
Обозначение |
Наименование |
Кол. |
Масса ед., т |
Прим. |
1 |
2 |
3 |
4 |
5 |
6 |
Плиты покрытия |
|||||
1 |
|
ГПКI |
22 |
2,8 |
|
2 |
Балки |
||||
3 |
–– |
15СТ6-1А |
26 |
4,8 |
|
4 |
|
ФБ6-40 |
15 |
15,5 |
|
4 |
–– |
|
|
|
|
Спецификация для плана фундаментов
Поз. |
Обозначение |
Наименование |
Кол. |
Масса ед., т |
Прим. |
1 |
2 |
3 |
4 |
5 |
6 |
2 |
–– |
Фундаментный стакан Ф5 |
|
0,245 |
|
Спецификация окон и дверей
Поз. |
Обозначение |
Наименование |
Кол. |
Масса ед., т |
Прим. |
1 |
2 |
3 |
4 |
5 |
6 |
Окна |
|||||
1 |
|
О21-21 |
56 |
0,12 |
|
2 |
Двери |
||||
3 |
–– |
ДГ 24-19 |
3 |
|
|
4 |
|
ДГ 24-13 |
9 |
|
|
5 |
|
ДГ24-10 |
16 |
|
|
6 |
|
ДГ21-7 |
6 |
|
|
