7. Классиф.Эл.Приемников (эп) и их осн. Характеристики.

ЭП – устр-во, в кот. происходит преобразование э/э в др. виды энергии для ее использования. Классификация ЭП:

по степени надежности электроснабжения:

ЭП I категории – ЭП, перерыв эл.снабж. кот. может повлечь за собой: опасность для жизни людей, нанести ущерб нар. хоз-ву, повреждение дорогостоящего оборуд-ия, массовый брак продукции, расстройство сложного технол. процесса, нарушение функционирования особо важных элементов коммунал. хоз-ва. Из состава ЭП I категории выделяется особая группа ЭП, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов, пожаров и повреждения дорогостоящего основного оборудования.

ЭП II категории – ЭП, перерыв эл.снабж. кот. приводит к массовому недоотпуску продукции, простоям рабочих, механизмов и пром. транспорта, нарушению норм. деятельности значит. количества город. и сельских жителей.

ЭП III категории – все остальные ЭП, не подходящие под определения I и II категорий. Это ЭП вспомогательных цехов, несерийного производства продукции и т.п.

по роду тока

1группа – ЭП раб. от сети с f=50...60 Гц – большинство ЭП.

2группа – ЭП раб. от сети повышенной (пониженной) f.

3группа – ЭП работающие от сети постоянного тока.

3)по напряжению:

до 1 кВ, и выше 1 кВ – переменный ток;

до 1,5 кВ, и выше 1,5 кВ – постоянный ток.

4)режим работы:

Как правило, используют 3 основных режима работы ЭП.

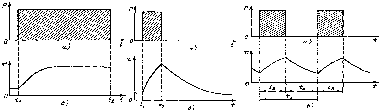

Продолжительный режим работы ЭП соответствует ном. неизменной нагрузке, продолжающейся столь долго, что темп-ра  его частей достигает установ-ся значений (рис.1). Установившейся  считается темп-ра, изменение кот. в течение 1 ч не превышает 1°С.

Кратковременный режим работы ЭП (рис.2) характ-ся тем, что он работает при ном. мощности в течение времени, за которое его темпхра не успевает достичь установившейся. При откл. ЭП длительно не работает и его температура снижается до температуры окружающей среды.

Повторно-кратковременный режим работы – это такой режим, при кот. кратковрем. рабочие периоды ном. нагрузки чередуются с паузами (рис.3), продолжительность кот. не настолько велика, чтобы перегревы отдельных частей ЭП при неизм. темп-ре окр. среды могли достигнуть установ-ся знач.

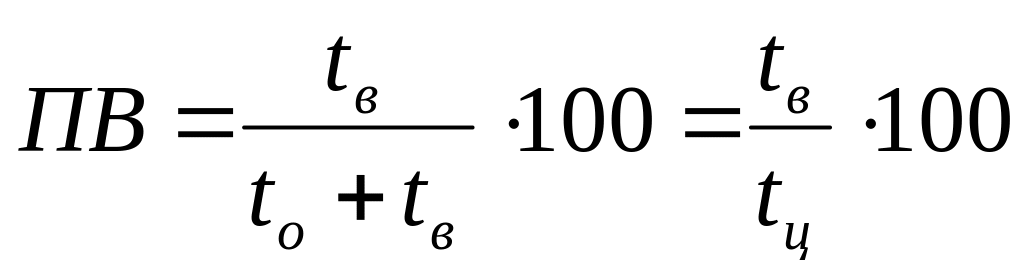

ПКВ реж. работы характ-ся продолжительностью вкл. (ПВ), равной отношению времени вкл. t_в к времени всего цикла t_ц:

, где t_о – продолжит. откл. (паузы)

Осн. характеристиками ЭП являются:

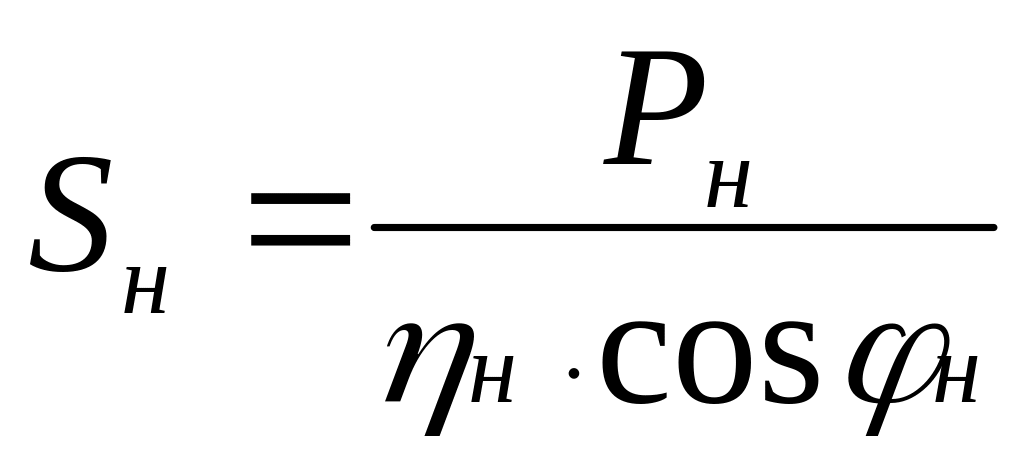

1)ном. мощность Рн (Sн, Qн):

- для ЭД с повтор-кратковр. режимом раб.:

- для силовых и электропечных Т: S_ном=S_пасп

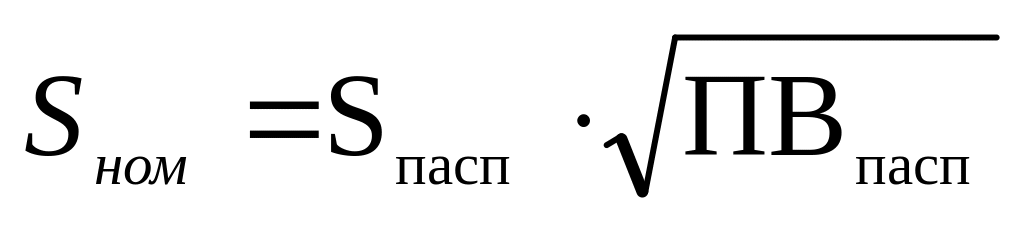

- для сварочных Т:

- для источников света: а) P_н=P_пасп - для ЛН, б) Р_н=К_пра∙Р_пасп; К_пра=1,25 – для ЛЛ; К_пра=1,1 – для ДРЛ, в) Р_н=К_ип∙Р_пасп– для светодиодных ламп.

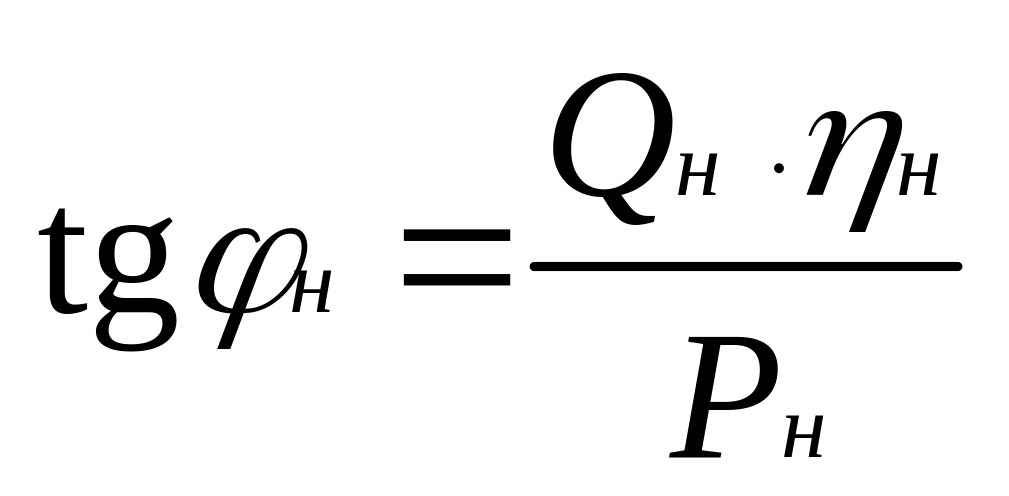

2)ном. коэф. мощности:
