56. Выбор кол-ва и мощности силовых т тп 6-10/0,4 кВ.

Выбор числа и мощности Т на ПС опр-ся величиной и характером эл. Н (требуемой надежностью электроснабжения и характером потребления э/э), территориальным размещением нагрузок, их перспективным изменением и при необходимости обосновывается технико-эконом. расчетами.

Мощ и кол-во Т на подстанциях должно быть таким, чтобы было обеспечено питание всех ЭП в норм и п/ав режимах. Мощ-ть силовых Т в соответствии с современ. норм-правовым документами выбирается в соотв. с методикой расчета мощн-ти КУ в сетях предприятия. До расчета мощности КУ, окончател-го выбора мощ. и кол-ва Т, необход знать: единичную мощ. силовых Т, целесообразную к применению; желаемые коэф загрузки этих Т; кол-во Т на ТП.

Выбор единичной мощн-ти Т опред плотностью эл. Н и установл-ой мощности электрофицир. объекта:

-при ≤0,2…0,25 кВА/м² и суммарной нагрузке до 3000 кВА , принимается Sнт= 630… 1000 кВА

-при удельной плотности >0,25 кВА/м² и суммарной нагрузке >3000 кВА , принимается Sнт= 1000… 2500 кВА .

Данный показат. знач. зависит от стоимости оборуд-я. В связи с измен стоимости оборуд-я он не всегда является объективным с точки зрения выбора единичной Sнт.

N_ТMIN=Ppнн/S_НТ*Кз

В проектной практике совместно с этим показателем применяют подход выбора единич. мощн-ти Т с пом Кз- коэф загрузки:

Кз=0,65…0,7- с преимущ питанием ЭП 1 категории

Кз=0,7…0,8- с преимущ питанием ЭП 2 категории

Кз=0,8…0,95- с преимущ питанием ЭП 3 категории, а также 2 с применением складского резерва Т

На ЦТП может быть не менее 2 Т. 3-х ТПС примен-ся редко.

57. Экономический режим работы силовых т.

Под экономическим реж. работы силовых тр-ов понимается такой режим, который обеспечивает минимум потерь мощности и энергии в Т и питающих ЛЭП при передачи по ним реакт. нагрузки Т. Эти потери называют приведенными:

; ,

где − коэффициент изменения потерь:

6-10 кВ =0,1÷0,15 кВт/квар

35 и выше кВ =0,05÷0,1 кВт/квар

− коэффициент загрузки:

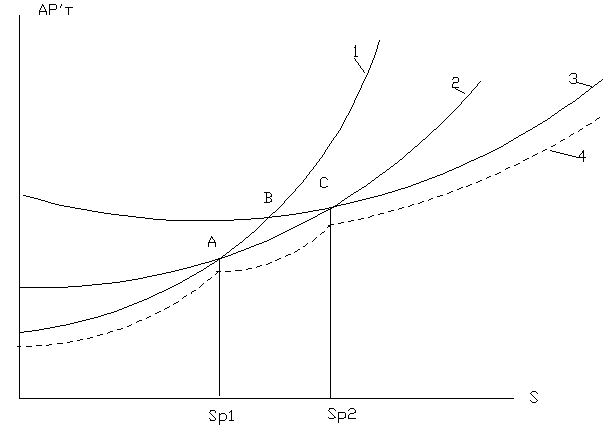

1-приведенные потери мощности для 1-го трансформ.

2-приведенные потери мощности для 2-го трансформ.

3-приведенные потери мощности для совместно работающих трансформ.

4-характеризует экономический режим работы трансформаторов.

В точке А:

используют для:

1. Оценки экономического режима трансформаторов

2. Оценки целесообразности подключения к группе трансформаторов ещё одного
