54. Конструктивное исполнение и компоновки цтп 6-10/0,4 кВ
ТПС 6—10/0,4—0,23 кВ в зав. от места их размещения подразделяются на: а) внутрицеховые; б) пристроенные; в) встроенные; г) с наружной установкой трансформаторов; д) отдельно стоящие.

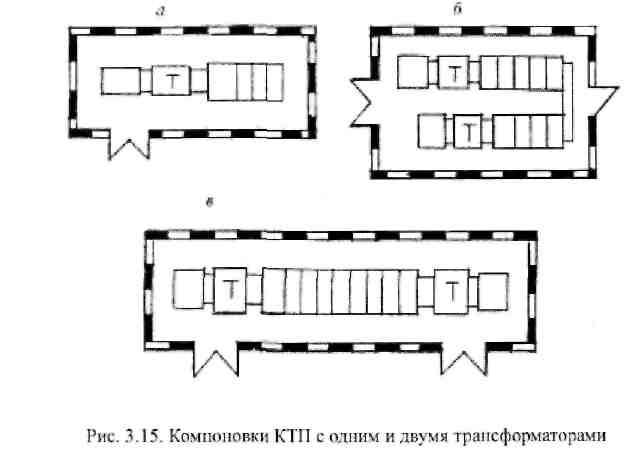

В качестве внутрицеховых ТП в основном применяются КТП. Компоновочные решения таких подстанций приведены на рис. 3.15.
Внутрицеховые КТП размещаются в цеху в основном с применением легкого сетчатого ограждения. Двухтранс-форматорные КТП в зависимости от конфигурации, размеров площадки в цехе, где они должны быть установлены, имеют двоякое компоновочное решение: однорядное расположение всех элементов (рис. 3.15, в); двухрядное расположение всех элементов (рис. 3.15, б).
Если Т устанав-ся на 1 этаже, то при кол-ве масла 600 кг ( S до 400 кВА) никаких маслосборных устройств не требуется. Если более 600 кг, то сооруж-ся порог высотой не менее 50 мм на удержание до 20% объема масла. Если ПС располагается на 2 этаже, или над подвалом, то сооружается маслоприемник. Он может вып. в 2-х вариантах:
сооруж-ся маслосборное уст-во, кот. задерживает до 20% объема масла и из этого устр-ва с пом. трубопровода масло может поступать в резервный резервуар;
сооруж-ся маслоприемник на удержание полного объема масла. Он перекрывается ме сеткой и присыпается гравием для предотвращения возгорания масла.
На ПС должна быть предусм. ест. вентиляция, обеспечивающая перепад темп-р не менее 15 град.С. В связи с этим в нижней части ворот, дверей сооруж-ся жалюзи, по средствам кот., воздух заходит в помещение ПС или может быть организован трубопровод для подачи воздуха извне. Выход воздуха осущ-ся через верхн. часть, располож. над дверями, воротами.
55. Выбор места расположения и типа цтп 6-10/0,4 кВ.
Основными факторами, определяющими выбор места расположения подстанций, являются: величина, характер и размещение электрических нагрузок на плане (генплане) объекта, условия окружающей среды, применяемые схемы и способы прокладки проводов и кабелей для передачи и распределения электроэнергии, расположение строительных и коммуникационных сооружений.
Общим правилом при выборе места располож. ЦТП явл. то, что она максим. должна быть приближ. к центру эл нагрузок. Центр эл. Н мажет быть опред. след. путями:
1)если эл. нагрузка распределена равномерно по площади помещения, то центр эл. Н будет явл. геометрич-им центром помещения:
центр
2
)
Y
X
;
(1)
где Si — расчетная нагрузка i-го потребителя (ЭП); Xi, Yi − координаты на генплане (плане) объекта i-го потребителя (ЭП).
При неравномерном же расположении различных нагрузок центр нагрузок, определенный как центр тяжести, отличается от искомого, для которого характерен минимум моментов нагрузки сети. При относительно равномерном размещении нагрузок определение средневзвешенных значений координат (Хцн; Yцн) для ориентировочного отыскания условного центра электрических нагрузок по выражениям (1) вполне допустимо.
При проектировании и реконструкции систем ЭС должны применяться только комплектные ТП.
