52. Перегрузочная способность масляных силовых т общего назначения.

Важное значение при выборе мощности трансформаторов является правильный учет их нагрузочной способности. Под нагрузочной способностью трансформатора понимается совокупность допустимых нагрузок, систематических и аварийных перегрузок из расчета теплового износа изоляции трансформатора. Если не учитывать нагрузочную способность трансформаторов, то можно необоснованно завысить при выборе их номинальную мощность, что экономически нецелесообразно.

На значительном большинстве подстанций нагрузка трансформаторов изменяется и в течение продолжительного времени остается ниже номинальной. Значительная часть трансформаторов выбирается с учетом послеаварийного режима и поэтому нормально они остаются длительное время недогруженными. Кроме того, силовые трансформаторы рассчитываются на работу при допустимой температуре окружающей среды, равной +40°С. В действительности они работают в обычных условиях при температуре среды до 20…30°С. Следовательно, силовой трансформатор в определенное время может быть перегружен с учетом рассмотренных выше обстоятельств без всякого ущерба для установленного ему срока службы (20...25 лет)

На основании исследований различных режимов работы трансформаторов разработан ГОСТ, регламентирующий допустимые систематические нагрузки и аварийные перегрузки силовых масляных трансформаторов общего назначения мощностью до 100 мВА включительно с видами охлаждения М, Д, ДЦ и Ц с учетов температуры охлаждения среды

Температура охлаждающей среды для определения допустимых систематических нагрузок принимается как эквивалентное значение для данной местности. Для областных городов Республики Беларусь эквивалентная температура находится р пределах: 9,4... 11 °С − годовая, 3,4...-6,7 °С − зимняя и 15,1... 17,9 °С − летняя. При определении допустимых аварийных перегрузок температура охлаждающей среды принимается во время возникновения аварийной перегрузки.

Для определения систематических нагрузок и аварийных перегрузок необходимо также знать начальную нагрузку, предшествующую перегрузке, и продолжительность перегрузки. Эти данные определяются по реальному исходному графику нагрузки (полной мощности или току), преобразованному в эквивалентный в тепловом отношении прямоугольный двух- или многоступенчатый график.

В связи с необходимостью иметь реальный исходный график нагрузки расчет допустимых нагрузок и перегрузок может быть выполнен для действующих подстанций.

На стадии проектирования подстанций можно использовать типовые графики нагрузок или в соответствии с рекомендациями выбирать мощность трансформаторов по условиям аварийных перегрузок.

53. Электрические схемы соединений цтп 6-10/0,4 кВ.

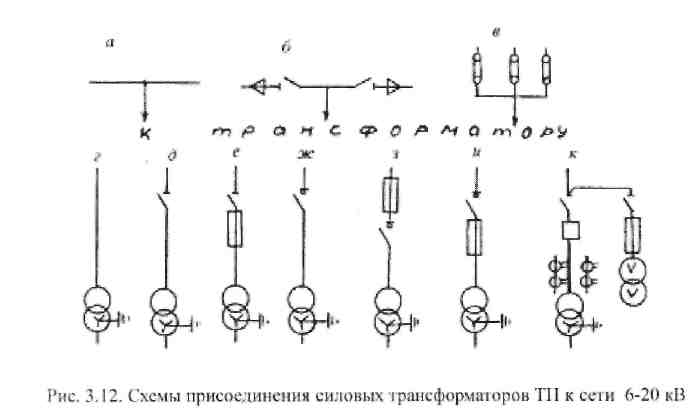

Возможные схемы присоединения силовых Т к распред. сети 6—10 кВ при отсутствии РУ 6—10 кВ ТП приведены на рис.:

Ввод высокого напряжения в ТП осуществляется от радиальных и магистральных линий в цепь трансформатора (рис. 3.12, а, б, в); для удобства проведения ремонтных работ, профилактических испытаний кабельных линий — через ремонтные накладки (рис. 3.12, в) или через разъединители с двух сторон магистрали (рис. 3.12, б). Схема наиболее простого решения — глухое присоединение Т к электрической сети (рис. 3.12, г). Такая схема в основном применяется при радиальных кабельных линиях небольшой протяженности, питающих ТП. Установка на вводе подстанции коммутационных аппаратов (рис. 3.12, д, е, ж, з, и, к) необходима: а) практически во всех случаях при магистральных схемах соединения ТП; б) при питании ТП от воздушной линии; в) если отключающий аппарат нужен по условиям защиты; г) при питании от пункта, находящегося в ведении другой эксплуатирующей организации; д) если пункт питания от ТП удален на значительное расстояние (3...5 км).

На рис. 3.12, д приведена схема присоединения трансформатора к питающей его линии через разъединитель. Разъединитель позволяет отключать на напряжении 10 кВ холостой ход трансформатора мощностью до 630 кВА, на 20 кВ — до 6300 кВА, а также обеспечивает видимый разрыв в электрической сети.

Наиболее простым и дешевым вариантом, при котором осуществляется индивидуальная защита трансформатора от токов короткого замыкания, является применение в цепи трансформатора разъединителя с плавкими предохранителями (рис. 3.12, е).

При необходимости отключения трансформатора под нагрузкой со стороны высшего напряжения в ТП устанавливается выключатель нагрузки (рис. 3.12, ж, з, и). Если требуется защита трансформатора от токов короткого замыкания, то выключатель нагрузки устанавливается с предохранителями, которые обеспечивают селективное отключение поврежденного трансформатора ТП (рис. 3.12, з, и). Выключатель нагрузки с предохранителями может устанавливаться в цепи трансформатора мощностью до 1000 кВА включительно с верхним (рис. 3.12, з) или нижним (рис. 3.12, и) расположением предохранителей. Расположенные выше выключателя нагрузки предохранители (рис. 3.12, з) локализуют в пределах данной камеры повреждения, которые могут возникнуть при оперативных переключениях, например. Такое расположение предохранителей обеспечивает безопасность осмотра и ревизии выключателя нагрузки при вынутых предохранителях. Недостатком схемы с верхним расположением предохранителей является необходимость выемки предохранителей под напряжением.

При необходимости частых коммутаций в цепи трансформатора и в ответственных случаях применяется схема с выключателем высокого напряжения (рис. 3.12, к). Совместно с выключателями на стороне высокого напряжения устанавливаются в двух крайних фазах измерительные трансформаторы тока и трансформаторы напряжения (как правило, два трансформатора типа НОМ, соединенные по схеме открытого треугольника, что дает возможность иметь все три напряжения). Измерительные трансформаторы используются как для питания цепей релейной защиты, так и для подключения контрольно-измерительных приборов.

В двухтрансформаторной ТП для питания каждого трансформатора может применяться любая из приведенных на рис. 3.12 схем.

Если в ТП предусматривается распределительное устройство высокого напряжения, то оно выполняется на базе ячеек КСО или КРУ по одинарной секционированной системе шин.

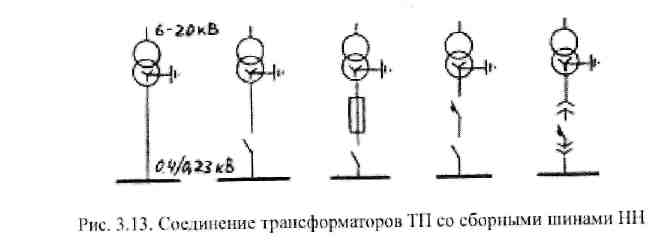

Соединение трансформаторов со сборными шинами распределительного устройства низшего напряжения может выполняться по схемам, приведенным на рис. 3.13.

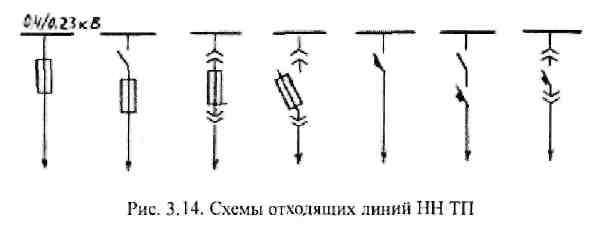

Схемы отходящих линий низшего напряжения ТП приведены на рис. 3.14.

Комбинированием вышеприведенных схемных элементов можно получить разнообразные схемы подстанций 6—10/0,4—0,23 кВ.

Распределительное устройство низшего напряжения некомплектных трансформаторных подстанций, например, подстанций городской электрической сети, представляет собой распределительный щит из панелей типа ЩО, ПРС, ПАР или др.
