49.Расчет однофазных токов кз в установках u до 1 кВ
Расчеты I кз в сетях U до 1 кВ имеют ряд особенностей по сравнению с расчетами токов КЗ в сетях U выше 1 кВ:
учет акт. сопротивлений всех элементов короткозамкнутой цепи, включая силовые Т, проводники, ТТ, реакторы, токовые катушки автоматических выключателей;
учет индуктивных сопротивлений всех вышеперечисленных элементов короткозамкнутой цепи;
Основные допущения при расчетах токов КЗ в сетях напряжением до 1 кВ
Для практических методов расчетов токов КЗ разработан ряд допущений, которые, как и в сетях более высоких напряжений, упрощают расчеты, сохраняя при этом их достаточно высокую точность. При расчетах не учитываются:
токи намагничивания трансформаторов,
насыщение магнитных систем электрических машин,
сопротивление внешней (питающей) энергосистемы при расчете токов металлических КЗ на силовых сборках, сборка РТЗО, а также при КЗ в конце кабелей, отходящих от сборок и шин

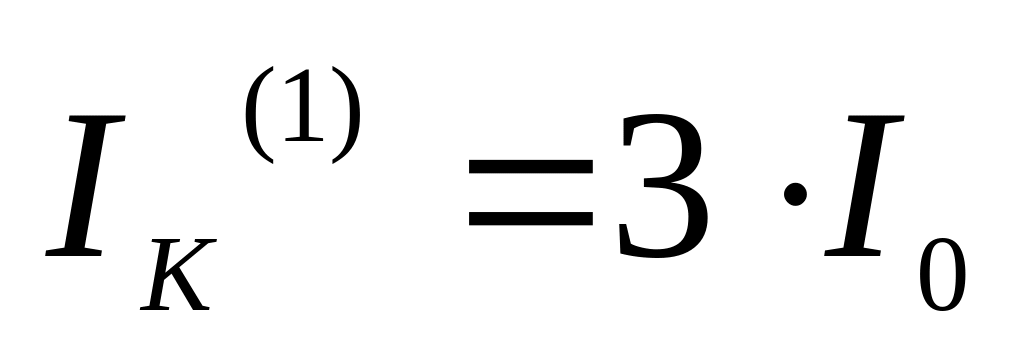

Однофазный ток КЗ опред-ся:
Zт – полное сопротивление трансформатора
Zп – полное соапротивление петли фаза-нуль
Как правило однофазный ток КЗ меньше трехфазного, однако на шинах трансформаторных подстанций и вблизи к ним он может превышать значение трёхфазного.
50. Назначение и общая классификация подстанций пп.
Подстанцией называется электроустановка, служащая для преобразования и распределения электроэнергии и состоящая из трансформаторов (трансформаторная подстанция) или преобразователей (преобразовательная подстанция), а также распределительных устройств напряжением до 1000 В и выше.
Трансформаторные подстанции являются основным звеном системы электроснабжения. В зависимости от положения в энергосистеме, назначения, величины первичного и вторичного напряжений их можно подразделить на районные подстанции, подстанции промышленных предприятий, тяговые подстанции и др.
Районными называются подстанции, питающиеся от районных (основных) сетей энергетической системы. Они предназначены для электроснабжения больших районов, в которых находятся промышленные, городские, сельскохозяйственные и другие потребители электроэнергии. Первичные напряжения районных подстанций составляют 750, 500, 330, 220, 150 и 110 кВ, а вторичные — 220, 150, 110, 35, 20, 10 или 6 кВ.
Разновидностью районных подстанций энергосистем являются узловые распределительные подстанции (УРП), на которых основная мощность при подводимом напряжении 110—220 кВ распределяется без трансформации по подстанциям глубоких вводов (ПГВ) для питания отдельных объектов большой мощности.
Распределительным пунктом (РП) называется распределительная подстанция промышленного предприятия, предназначенная для приема и распределения электроэнергии на одном напряжении без преобразования.
Основными типами трансформаторных подстанций промышленных предприятий являются:
1.Заводские подстанции, которые выполняются как: а) главные понизительные подстанции (ГПП) с открытым распределительным, устройством (ОРУ), предназначенные для приема электроэнергии от энергетических систем напряжением 220−110−35 кВ и преобразования ее в напряжение заводской сети напряжением 6−10 кВ для питания цеховых и межцеховых подстанций; б) распределительные пункты (РП) и отдельно стоящие трансформаторные подстанции (ТП) с закрытыми РУ с установкой на них соответствующего высоковольтного оборудования и трансформаторов.
2. Цеховые подстанции, предназначенные для питания одного или нескольких цехов, выполняются как: а) встроенными и пристроенными с установкой на них трансформаторов в закрытых камерах и распределительных щитов на напряжение 0,4−0,23 кВ; б) внутрицеховыми −как комплектные трансформаторные, выпрямительные и печные подстанции.
