36. Выбор сечения проводов и кабелей по доп. Нагреву
При прохождении I в проводнике с акт. сопрот. R согласно закону Джоуля-Ленца, за время выделяется тепловая энергия, кот. расходуется на его нагревание. Нагрев изменяет физ. св-ва проводника и при сильном нагреве может привести к разрушению изоляции, перегреву контактных соединений. Максим. темп-ра проводника, при кот. сохран-ся диэлектрические св-ва наз. предельно допустимой, соответств. I наз. длительно доп. для проводника с соответствующей изоляцией, материалом, напряжением.
Ур-ие
теплового баланса для неизолированного
проводника, обтекаемого I
при превышении темп-ры жил по нормам,
имеет вид: I2R=KF(
ЖН-
СР.Н),
где К
—
коэф. теплоотдачи, Вт/ см2*°С;
F—
поверхность охлаждения провода, см2;
ЖН
— длительно допустимый нагрев жил
проводника по нормам (50—80°С в зависимости
от типа изоляции и U);
СР.Н.
- темп-ра
среды по нормам: для прокладки в воздухе
+25 ОС,
в земле +15 ОС.

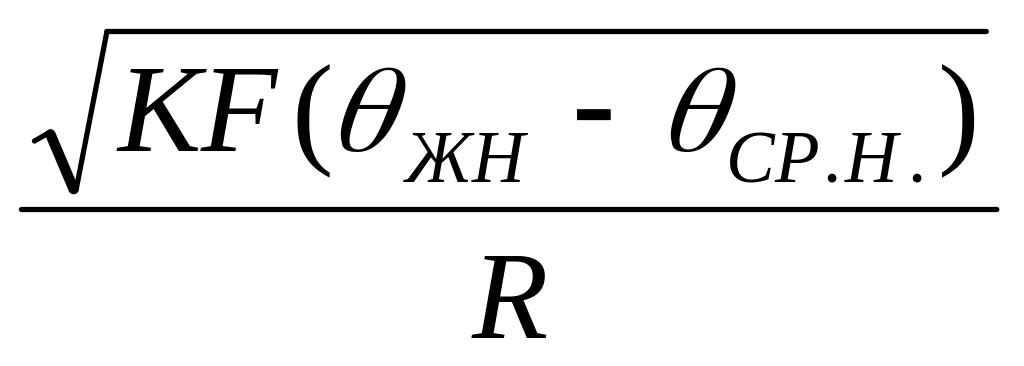

Тогда Iдоп
по нагреву определяется:
IДОП=
Суть
выбора сечений проводов, кабелей по
допустимому нагреву сост. в сопоставлении
IДОП
и IР:
IДОП
,
где КП – коэф. прокладки, учитывающий темп-ру окр. среды; IР – длительный расчетный ток от ЭП с ПВ=100%:

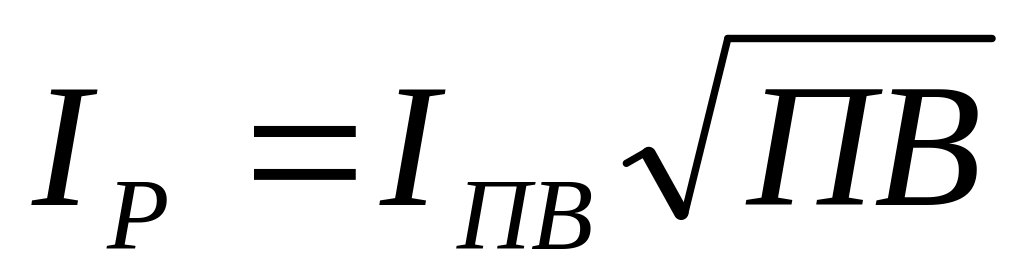

1)для
ЭП с ПКР:
для ПВ>40%
для
ПВ
40%
0,875 – коэффициент запаса.

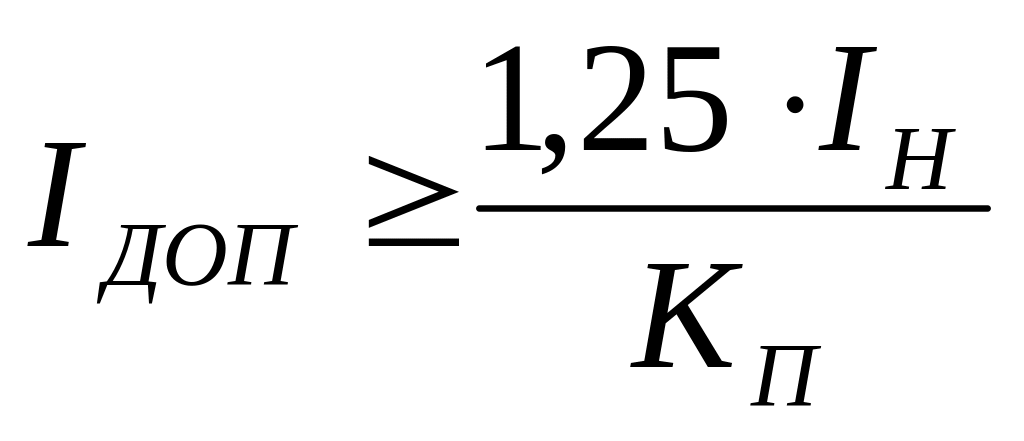

для ЭД с КЗ ротором:

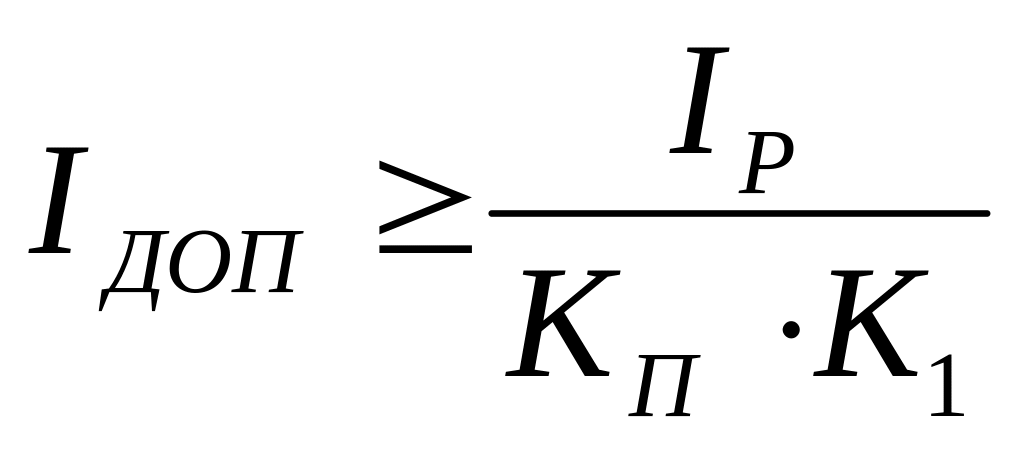

для проводов и кабелей в коробах, лотках:

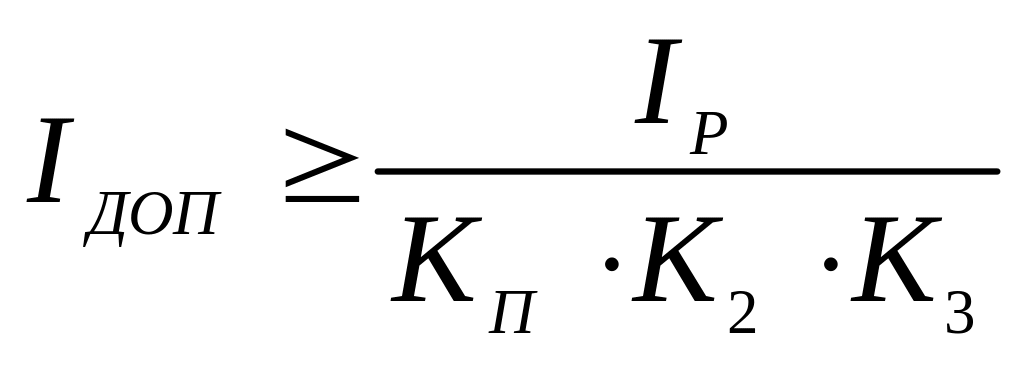

для кабелей с бумажной изоляцией, проклад. в троллеях:
К2 – коэф., учитывающий удельное сопротивление земли; К3 – количество совместно проложенных кабелей в троллее
Поскольку

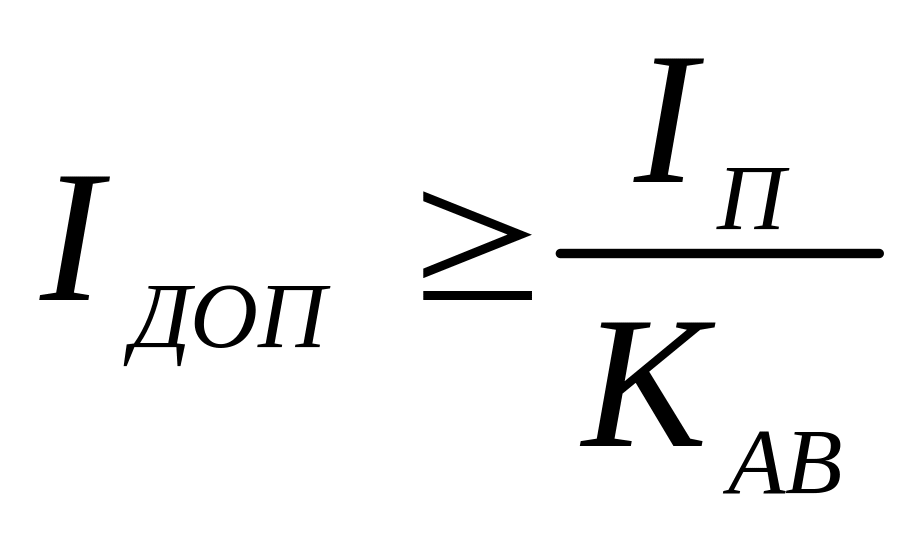

кабели допускают аварийную перегрузку,
то учет этого опред-ся коэф. аварийной
перегрузки:
.
Кабели с полиэтиленовой изоляцией допускают 10% перегрузку, с поливинилхлоридной изоляцией 25%, с бумажной изоляцией 20…30%.
Выбранное
сечение провода или кабеля должно быть
согласовано с защ. аппаратом по условию:
,
где КЗ – кратность длительно допустимого тока к току защитного аппарата; IЗ – ток защитного аппарата: номинальный ток плавкой встаки или номинальный ток расцепителя автомата или тока срабатывания расцепителя.
Окончательно выбирается сечение, удовлетворяющее этим двум условиям. Завышенное значение IЗ не является обоснованием для выбора завышенного значения сечения. Если второе условие приводит к завышению сечения, то по этому условию принимается меньшее стандартное сечение, чем по первому условию. Если и это приводит к завышенному сечению, то успешность срабатывания защит проверяют коэффициентом чувствительности по меньшему сечению или применяют другую схему эл.снабжения или защитные аппараты с другими характеристиками.
37. Выбор магистр. И распред. Шинопров. По доп. Нагреву

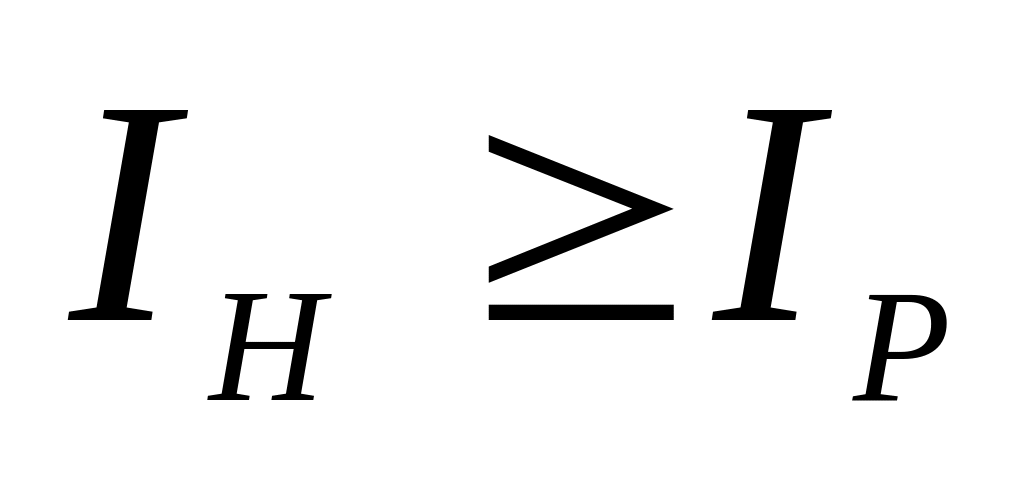

Магистральные и распределительные шинопроводы выбирают в соответствии со следующим условием:
где Iн — номинальный ток шинопровода.
Для схемы «блок трансформатор-магистраль» в качестве расчетного тока IP для магистрального шинопровода принимается номинальный ток силового трансформатора.
Распределительные шинопроводы выбирают по расчетному току наиболее загруженного плеча отточки присоединения питающей линии до конца шинопровода:
где SРШ — полная мощность расчетной нагрузки группы электроприемников, питающихся от шинопровода;
lШ— длина шинопровода;
lР —длина наиболее протяженного плеча шинопровода. При присоединении питающей линии в начале шинопровода lШ= lР.
