23. Осн. Элементы эл. Сетей на u до 1 кВ.
К ним относят: РУ; провода; кабели; шинопроводы.
РУ: предназначены для приёма и распределения эл/энергии в силовых и осветительных сетях. Применяются в виде распределительных щитов, силовых пунктов, ЩО (магистрал. и групповых), коммутационных ящиков и коммутационно-защитных ящиков. Распределительные щиты комплектуются из силовых панелей или шкафов. Включают в себя сборные шины, коммутационную и защитную аппаратуру, измерит. ТТ и приборы. Могут быть 2х видов:
Количество
панелей в распределительном щите не
лимитируется и определяется местом
расположения РЩ и величине нагрузки. В
качестве панелей одностороннего
обслуживания применяют:
ЩО-70; ЩО-94; Щ20-Ин1. В
качестве панелей двухстороннего
обслуживания
применяют:
ПРС- I;
ПРС- I
I;
ПАР-11. РЩ в СЭС могут применяться в
качестве ВРУ в цехах, помещениях, где
по величине нагрузки нецелесообразно
установка ЦТП. РЩ могут применяться в
виде РУ некомплектной трансформаторной
ПС. Панели могут быть вводными,
линейными
и секционными.
Сечение сборных шин может быть 100х10 мм.
Конструктивная величина определяется
заказом, величиной нагрузки. Вводные
панели в большинстве выполняются
400…2000А; линейные –100…1500 А; максимальное
количество присоединений 6 шт. Более
совершенными являются блочные
панели.

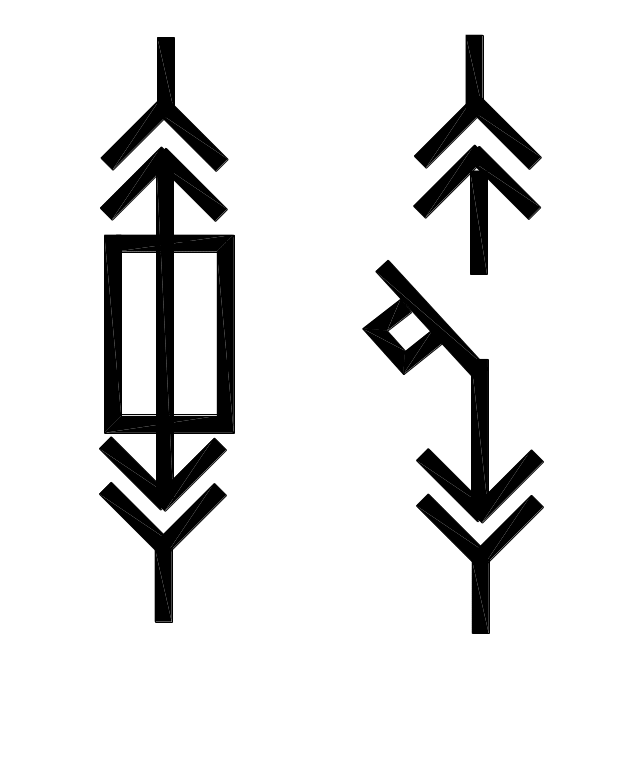

В
ыполняются
по схемам с втычными контактами.
Применяются при комплектации КТП и ВРУ
до 1 кВ. ПАР 11 может быть как блочным так
и нет. В качестве распределительного
пункта (РП)
применяемого внутри цеха, используется
СТ. тип
силового шкафа,
с горизонтальным расположением шин и
вертикальным расположением предохранителей.
СП-62; СПУ-62; ШР-11; ШР86-Ин1. Выполняются на
токовых вводах от 200 до 400 А. Линейное
присоединение
с предохранителями НПН-63; ПН2-100; ПН2-250;
количество линейных присоединений –
8шт. Ст. шкафы с автоматами: ПР85; ПР-88
применяются в настоящее время; ПР 900; СУ
9500 с автоматами А3100 – применялись ранее;
СУ 9400 – с автоматами А3161; А3163; ПР11 – с
автоматами АЕ (освещение). Провод
– одна неизолированная, одна или
несколько неизолированных жил, поверх
которых в зависимости от условий
прокладки и эксплуат. могут быть
металлическая оболочка, и/или оплётка
из волокнистых материалов или проволоки.
Кабель
- одна или несколько изолированных жил,
заключённых, как правило в металлическую
или неметаллическую оболочку поверх
которой в зависимости от условий
эксплуатации и прокладки могут быть
наружный покров в котором находится
броня. Изолированные провода: 1.
А-алюминиевые. 2. Э-эмалевые; Н - напритовая;
Р - резиновая; В-ПВХ. 3. оболочки: А; С; В;
Н; Р. 4. Гибкий провод (АПР; АПВ; АППВ).
Кабели и провода могут выполняться 1..5
жильными на U=330
и 660 В.
24. Ру на напряжение до 1 кВ.
РУ: предназначены для приёма и распределения эл/энергии в силовых и осветительных сетях. Применяются в виде распределительных щитов, силовых пунктов, ЩО (магистрал. и групповых), коммутационных ящиков и коммутационно-защитных ящиков. Распределительные щиты: комплектуются из силовых панелей или шкафов. Включают в себя сборные шины, коммутационную и защитную аппаратуру, измерит. ТТ и приборы. Могут быть 2х видов:
Количество панелей в распределительном щите не лимитируется и определяется местом расположения РЩ и величине нагрузки. В качестве панелей одностороннего обслуживания применяют: ЩО-70; ЩО-94; Щ20-Ин1. В качестве панелей двухстороннего обслуживания применяют: ПРС- I; ПРС- I I; ПАР-11. РЩ в СЭС могут применяться в качестве ВРУ в цехах, помещениях, где по величине нагрузки нецелесообразно установка ЦТП. РЩ могут применяться в виде РУ некомплектной трансформаторной ПС. Панели могут быть вводными, линейными и секционными. Сечение сборных шин может быть 100х10 мм. Конструктивная величина определяется заказом, величиной нагрузки. Вводные панели в большинстве выполняются 400…2000А; линейные –100…1500 А; максимальное количество присоединений 6 шт. Более совершенными являются блочные панели. Выполняются по схемам с втычными контактами. Применяются при комплектации КТП и ВРУ до 1 кВ. ПАР 11 может быть как б лочным так и нет. В качестве распределительного пункта (РП) применяемого внутри цеха, используется СТ. тип силового шкафа, с горизонтальным расположением шин и вертикальным расположением предохранителей. СП-62; СПУ-62; ШР-11; ШР86-Ин1. Выполняются на токовых вводах от 200 до 400 А. Линейное присоединение с предохранителями НПН-63; ПН2-100; ПН2-250; количество линейных присоединений – 8шт. Ст. шкафы с автоматами: ПР85; ПР-88 применяются в настоящее время; ПР 900; СУ 9500 с автоматами А3100 – применялись ранее; СУ 9400 – с автоматами А3161; А3163; ПР11 – с автоматами АЕ (освещение).
Коммутац. и коммутац. защитного типа ящики могут быть: Я; ЯВ3; ЯРВ; ЯБПВ – ящик блок предохранитель-выключатель.
