20. Режим нейтрали в электрической сети u до 1 кВ.
В соответствии с ПУЭ эл. сети до 1 кВ могут выполнятся с глухозаземленной или изолированной нейтралью. Большинство вып. с глухозаземлённой нейтралью и около 30% с изолированной нейтралью, в тех случаях когда требуется повышенная надёжность и электробезопастность. Электрические сети могут выполняться со следующим заземлением: 1) TN-S, 2) TN-C, 3) TN-C-S 4) TT, 5) IT.
-
TN-S
Особенность снижается напряжение прикосновения к металлическим корпусам оборудования; упорядочиваются рабочий и аварийный ток.
- TN-C
На пит. участках сети до распред. щитов вып. совмещение раб. нул. проводника и защитного, а в распред. сети – от ВРУ до силовых шкафов до ЭП.
- TN-C-S
В любом случаи ответвление к Эл. приёмникам должно выполнятся с разделением рабочего рабочего и защитного нуля.

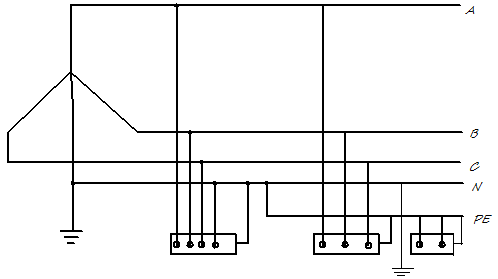

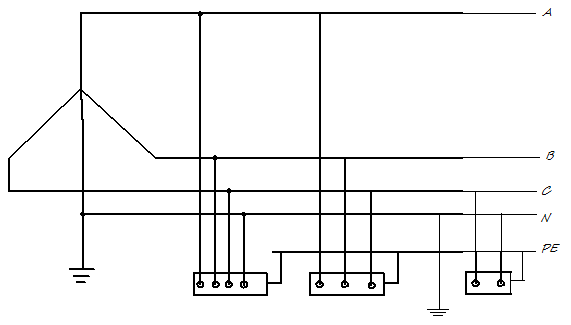

-TT
Данная система противоречит ПУЭ: выполнение заземляющих металлических частей корпусов без заземления недопускается.

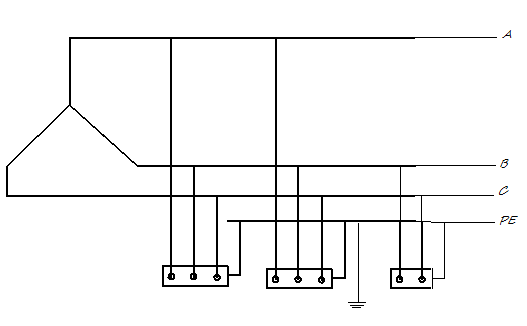

-IT
Все системы кроме ТТ примен. в электроснабжении.
В соответствии с 7 ПУЭ для вновь строящихся и реконструирующимся систем электроснабжения до 1 кВ должно применятся только системы TN-S или TN-C-S.
22. Конструкт. Выполн. Эл. Сетей uдо 1 кВ.
Сети U до 1 кВ могут вып-ся внутренними и наружными.
Внутренние – прокладываются открыто: на изоляторах, роликах, тросах, трубах, лотках; скрыто: под штукатуркой, в кирпичной кладке, перекрытиях.
Наружные – прокладываются по наружным стенам зданий и между зданиями.
Самый простой и дешёвый способ прокладки – на изолятора и роликах. Этот способ прокладки характеризуется отсутствием защиты от механических повреждений. Более перспективным является прокладка проводов и кабелей в лотках и коробах.
Лоток – эл/монтажное изделие, открытое для прокладки проводов и кабелей.
Короб – эл/монтажное изделие, закрытое для прокладки проводов и кабелей.
Распространенный способ прокладка в трубах (необходимо заменить металлические трубы на пластмассовые).
Одной из разновидностей прокладки в трубах является модульный способ прокладки, когда в проходах укладывают трубы и через определённые расстояния устанавливают щитки к которым подсоединяют эл/приёмники.
Необходимо различать такой способ прокладки, как эл/проводка.
Эл/проводка
– проводка, выполненная с помещением
проводов и кабелей с сечением до
включ.
Широкое
распространение для цехового эл/снабжения
получили кабели.
С точки зрения технико-экономических
расчётов кабели целесообразно применять
начиная с сечения 25…35
.
В основном применяют для питания крупных
эл/приёмников, силовых шкафов.
Кабели могут прокладываться по стенам, потолку, колоннам и др. строительным конструкциям. Способами: укрываться уголковыми или швеллерным железом; при большом их количестве прокладываются в лотках и коробах или в кабельных каналах. Кабельный канал сооружается из пластмассы и прокладываются в виде кронштейнах; каналы перекрываются железобетонными плитами металлическими
рифлеными листами. Перспективным в цеховом эл/снабжении является применение ШМА и ШРА.
В соответствии с МЭК 364 изолированные провода допускается прокладывать только в трубах и на изоляторах. Не допускается: прокладывать провода скрыто и под штукатуркой, в бетоне, кирпичной кладке, пустотах строительных конструкций, а также по поверхности стен и потолков, лотках и на тросах и др., при этом следует предусматривать изолированные провода с защитной оболочкой или кабели.
