17. Преимущества применения напряжения 660в.
– Потери меньше в три раза;
– больше
пропускная способность при том же
расходе проводникового материала(больше
в
раз)
– меньше ток в раз, что позволяет увеличить предельную единичную мощность выпускаемых электродвигателей до 500кВт и выше.
– меньше ток КЗ, обеспеч. облегченные условия термической и динамической стойкости оборудования к току КЗ.
– больше радиус обслуживания ЭП в раз, что позволяет применить более мощные силовые трансформаторы на цеховых ТП, следовательно уменьш. и количество.
Применение напряжения 660В сдерживается дефицитом(в определенной степени стоимости) аппаратов управления и защиты(гашение дуги на 660В сложнее).
Напряжение 660В рекомендуется применять:
В тех случаях, когда по условия генплана, технологии не возможно дробление ЦП и приближение высокого напряжения ЭП(предприятия добывающей промышленности);
При высокой плотности эл. нагрузок, когда приходится выбирать силовые трансформаторы ТП более 1000кВА.
В сочетании с напряжением 10кВ.
Недостатки 660В.
– Повышенная опасность;
– Раздельная работа силовой и осветительной нагрузки;
– Не экономично для таких отраслей, как: маш/строение;
Деревообработка; легкая, где применяется большое количество ЭП малой мощности.
18. Требования предъявляемые к электрическим сетям напряжением до 1 кВ на пром. Предприятиях.
Вытекают из основных требований к СЭС : 1) надёжность; гибкость, универсальность, обеспечение (ЭП) эл. энергии требуемого качества; 2) экономичность 3) безопасность и удобство технического и ремонтного обслуживания.
Надёжность Эл. сетей определяется сх., надёжностью самих элементов, надёжность РЗА, организацией ремонтного и техн. обслуж. Надёжность элементов обусловлена состоянием и конструктивным исполнением элементов. Она должна быть такова, чтобы максимально исключить возможность повреждения при конкретных условиях окружающей среды.
Сечение токоведущих элементов должны быть таковым, чтобы максим. искл. разрушение, перегрев проводника и его изоляции.Чем меньше элементов в сети, тем больше надёжная сеть.
Экономичность обусловлена минимумом приведенных затрат, кап. вложенияем и год. эксплуатац. расходами. Учитывая то, что расход проводн. мат- ла сильно растёт при падении напряжения, на которую передаётся мощность, а также и то , что потери в этих сетях значительны, неоход. снижать протяженности этих сетей (до 20% потери в сетях до 1 кВ).
Универсальность и гибкость сети опред-ся миним. изменениями ее при изменении эл. нагрузок, целесообразности реконструкции.
Технич. и ремонтное обслуживания элементов системы Эл. сетей регламентируется ПТБ и ПТЭ.
19. Схемы цеховых электрических сетей
Сх. эл. сетей бывают: радиал-ми, магистр-ми и смешанными.

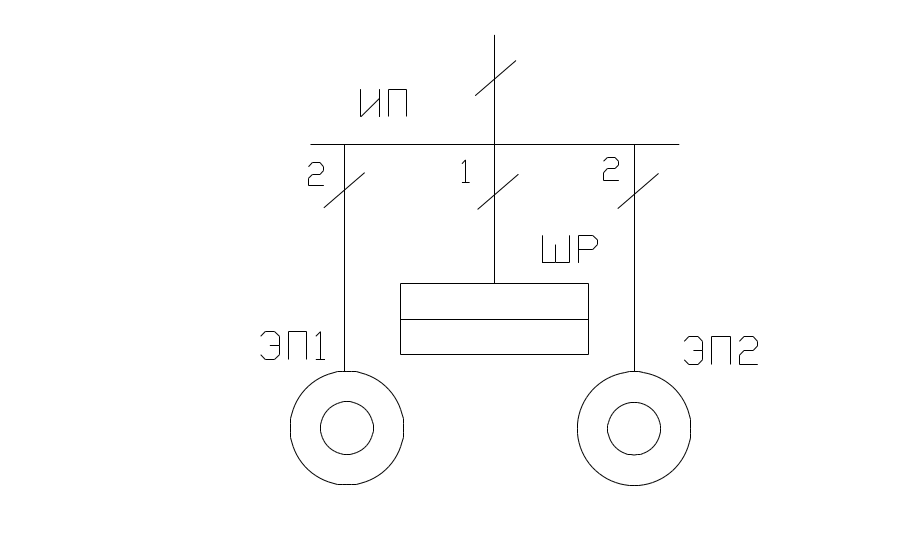

Участок сети, пит. отд. ЭП наз-ся ответвлением. Участок сети, пит. группу ЭП – магистральным. В соотв. с ПУЭ все сети U до 1 кВ условно подразд-ся на питающие и распределит-ые. Пит. сети – сети от ист. пит., ТП, ВРУ до распред. щитов, силовых шкафов, магистрал. и распред. шинопроводов. Распред. сети – сети от силовых шкафов, шинопроводов до ЭП. В больш. случаев пит. сети вып-ся по радиал. и магистр. схемам, распределит. – по радиальн. схемам. Радиальн. схемы – схемы, посредством кот. от ист. пит. отходят ЛЭП, пит. крупн. ЭП или силовых шкафы, от кот. отходят ЛЭП, пит. более мелкие ЭП.
Сх. хар-ся высокой надежностью. В радиал. схеме проще вып-ся защита и автоматика сети. Данная сх. хар-ся тем, что для вып. сети требуется доп. площадь. Нед-ки: невозможность применения шинопровода, тем самым индустр. способов монтажа.
При большом кол-ве упорядоченно располож. ЭП для пит. их примен-ся магистральные схемы. Чисто магистральная схема: блок-Т-магистраль.
(дорисовать схему).
При примен. магистр. схем значит. кол-во ЭП, пит. от одной сети и поэтому расход проводникового материала значительно меньше. Магистрал. сх. хар-ся более низкой надежностью, чем радиальная. В магистр. сх., построенной на база шинопроводов, меньше потнри U, Р и энергии, однако неск. больше Iкз. Возможность применения шинопроводов позволяет примен. индустриал. сп-б монтажа, созд. более гибкие ЭС.
Реально на практике в системах цехового эл. снабж. примен-ся смешанные схемы, при кот. крупные и ответственные ЭП запит-ся по рад. схемам, остальные – по магистральным. В отечествен. ЭС принята раздельная работа ЛЭП и Т и в связи с этим пит. ЭП осущ-ся по разомкн. эл. сетям с примен. рад. и магистр. схем. Замкнутые сетки, широко примен. за рубежом, не нашли у нас широкого применения. Для увеличения надежности эл. сетей могут примен-ся резервные связи между силовыми шкафами, распред. и магистр. шинопроводами, цеховыми ТПС.
Выбор той или иной сх. эл. сети опред-ся:
- размещением ИП
- размещением оборуд-ия
- величиной их ед. мощности
- характером эл. Н
