4. Компоновка споруд

При проектуванні річкових гідровузлів, як правило, виходять з умови комплексного використання стоку річок для задоволення потреб у воді різних галузей народного господарства, в тому числі потреб енергетики, водопостачання, іригації, водного транспорту, рибного господарства [6]. В зв'язку з цим до складу гідровузлів поряд з греблею зазвичай включають в тому чи іншому поєднанні різні спеціальні гідротехнічні споруди, такі, як гідроелектростанцію, водозабір, водоскиди, судноплавний шлюз, рибозахисних пристроїв і т. п. Велике число цих споруд при значній різноманітності природних умов і вимог, що пред'являються до розміщення кожного з них, істотно ускладнюють компонування гідровузла.

При заданому складі споруд проектованого гідровузла на їх компоновку справляють істотний вплив такі чинники, як топографічні і геологічні умови на ділянці розташування створу, водність річки, напір, умови будівництва окремих споруд, розташування споживачів і доріг, умови експлуатації споруд гідровузла та ін.

У сьогоденні курсовому проекті при розробці компонування слід зосередити увагу на розташуванні ґрунтової греблі та водоскиду відносно один одного й відносно заданого створу гідровузла. Приклади компонувань наведені в додатку Г.

Топографічні умови на ділянці розташування створу гідровузла повинні забезпечувати мінімальну довжину фронту напірних споруд без значного затоплення та підтоплення прилеглих до водосховища промислових й сільськогосподарських територій. Рельєф місцевості повинен дозволяти здійснення будівництва необхідної мережі автомобільних доріг.

Геологічна будова основи й берегів повинна бути сприятливим у відношенні як несуча здатність порід, так і їх фільтраційна властивість. Для розміщення бетонних і камені накидних підпірних споруджень слід віддавати перевагу скельній основі.

Раціональне компонування гідровузла повинна забезпечувати: компактне розташування бетонних споруд щоб уникнути великого числа їх сполучень з ґрунтовими спорудами; концентрацію бетонного господарства; надійний пропуск будівельних витрат води протягом усього періоду будівництва; максимальне використання місцевих будівельних матеріалів без порушення навколишнього природного середовища; можливість зведення гідровузла в найкоротші терміни з мінімальними витратами дефіцитних будівельних матеріалів і максимальним використанням досконалих методів зведення і досконалого обладнання; доступність споруд для підвезення будівельних матеріалів та обладнання.

При компонуванні гідровузла прагнуть до того, щоб він був компактним, а всі його споруди могли найкращим чином виконувати свої функції в період експлуатації.

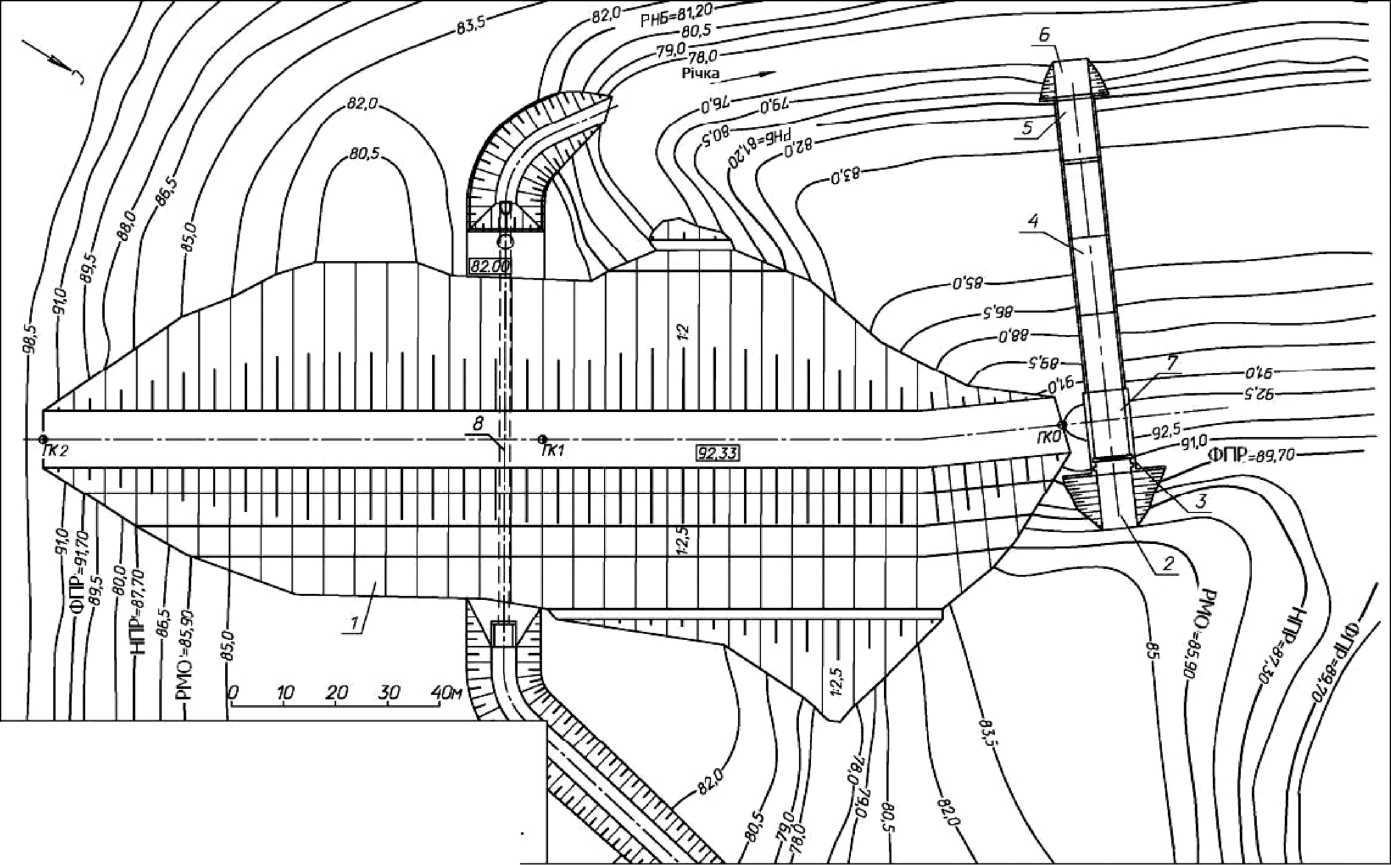

В результаті проектування компоновки споруд повинен бути виконаний генплан гідровузла аналогічно представленим на рис. 2.11 й 2.12.

1. - гребля; 5 - гаситель;

2. - підвідний канал; 6 - відвідний канал;

3. - вхідна частина; 7 - міст;

4. - водоскат; 8 - вісь трубчастого водоспуску
