Вопрос14. Частотный критерий устойчивости Найквиста

Этот критерий, разработанный в 1932 году американским ученым Г. Найквистом, дает правила, согласно которым по виду частотной характеристики разомкнутой цепи (W_гл(jw)) можно судить об устойчивости замкнутой системы.

Рассмотрим структурную схему САУ в виде:

Рис. 4.14

Передаточная функция замкнутой САУ выражается через Передаточная функция замкнутой САУ выражается через W(s):

Ф

Пусть  , где M(s) и Q(s) многочлены от S, причем степень многочлена M(s) - m меньше степени многочлена Q(s) - n. Тогда

Ф

(4.33)

Многочлен D(s) является характеристическим многочленом замкнутой системы, а Q(s) – характеристическим многочленом разомкнутой цепи этой системы. Степени этих многочленов равны.

Частотный критерий Найквиста в этом случае формулируется следующим образом:

Если разомкнутая цепь САУ неустойчива и ее характеристический многочлен Q(s) имеет m корней с положительной вещественной частью, то для устойчивостизамкнутой САУ необходимо и достаточно, чтобы АФЧХ разомкнутой системы W(jw) при изменении частоты w от 0 до ¥ охватывала точку (-1,j0) в положительном направлении m/2 раз.

Например, если передаточная функция разомкнутой цепи

имеет m=1 (один положительный полюс), то дляустойчивости замкнутой системы АФЧХ разомкнутой цепи должна иметь вид, примерно как показано на рисунке 4.18,а, а в случае m=3 – как на рисунке 4.18,б. При этом начальная точка характеристики на оси абсцисс левее точки (-1,j0)считается как половина перехода.

а) Если в системе имеются местные обратные связи, то необходимо убедится в том, что по цепи местной обратной связи не нарушается устойчивость при разомкнутой главной обратной связи. Проверка устойчивости по цепи местной обратной связи может быть выполнена посредствам использования любых критериев устойчивости. Хотя теоретически вся система в замкнутом состоянии может быть устойчивой при наличии неустойчивости по цепи местной обратной связи, практически такой случай надо избегать, стремясь использовать только устойчивыеместные обратные связи. В некоторых режимах работы при имеющихся в САУ нелинейностях в этом случае могут появиться автоколебания или произойдет потеряустойчивости

Вопрос-15

Критерий Найквиста; логарифмический критерий Найквиста.

Критерия Найквиста: Автоматическая система управления устойчива, если амплитудно фазное характеристика W(jω) разомкнутого контура не охватывает точку с координатой (-1 ; j0)

Неустойчивая, если охватывает т. (-1; j0)

Гранична, если проходит ч/з т. (1 ; j0)

CАУ будет устойчива если при достижение фазы частотной характеристики 180 , амплитудная должна быть отрицательной.

Данный критерий применяется при анализе устойчивости замкнутых систем, структурная схема которых показана на рисунке 12

Рисунок 12 Замкнутая САУ

Здесь W(p) – передаточная функция разомкнутой САУ. Предположим, что разомкнутая система устойчива. Тогда для устойчивости замкнутой САУ необходимо и достаточно, чтобы годограф амплитудно-фазовой характеристики W(j) разомкнутой системы (указанная характеристика получается из W(p) заменой p=j) не охватывал точку с координатами (-1, j0). Частота, на которой |W(j)| = 1, называется частотой среза (_ср). Для того, чтобы оценить, насколько далеко от границы устойчивости находится система, вводятся понятие запасов устойчивости. Запас устойчивости по амплитуде (модулю) указывает во сколько раз необходимо изменить длину радиуса-вектора годографа АФХ, чтобы, не меняя фазового сдвига, вывести систему на границу устойчивости. В свою очередь, запас устойчивости по фазе указывает, на сколько необходимо увеличить по абсолютной величине аргумент АФХ, чтобы, не меняя величину модуля, вывести систему на границу устойчивости. Для абсолютно устойчивых систем запас устойчивости по модулю H вычисляется по формуле:

где частота  определяется из соотношения arg W(j) = - 180⁰.

Величина = 180 + arg W(j_ср) определяет запас устойчивости по фазе. Из критерия Найквиста следует, что устойчивая в разомкнутом состоянии система будет устойчивой и в замкнутом состоянии, если сдвиг по фазе на частоте среза не достигает – 180⁰. Выполнение этого условия можно проверить, построив логарифмические частотные характеристики разомкнутой САУ. При этом достаточно просто определяются также запасы устойчивости Н и , как показано на рисунке 13.

Вопрос-16

Запас устойчивости: запас устойчивости по модулю вектора и по фазе.

При проектировании автоматических систем стремятся обеспечить их устойчивость с некоторой гаран­тией, чтобы изменения параметров системы в процессе ее работы не могли привести к неустойчивости системы. Для этого система должна обладать определенным запасом устойчивости. Запас устойчивости характеризуется удале­нием параметров системы от границы устойчивости.

Четкую количественную характеристику запаса устой­чивости как по амплитуде, так и по фазе дает критерий Найквиста.В соответствии с критерием Найквиста система нахо­дится на границе устойчивости, если годограф Найквиста

Вопрос-17

Качество переходных процессов в САУ; прямые показатели качества.

Переходные процессы численно характеризуется со следующими прямыми показателями качества.

Время переходного процесса ( время регулирования) определяется как время от начало переходного процесса до момента когда отключение выходной величины становиться близко установившемся значению с заданной точностью.

Ιy(x)-y( )Ι≤δ t≥t_nn

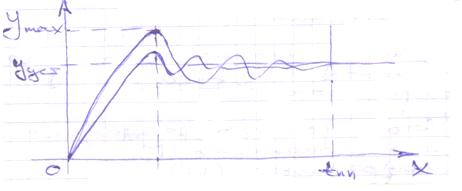

Перегулирование (σ%)

σ= *100%

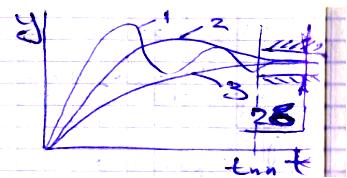

1-колебательный процесс;

2-апериодический;

3-монотонный;

Колебательность переходного процесса определяется числом колебаний равным числу min кривой переходного процесса (0;t_пп)
