29.Бетонирование конструкций зданий в объемно-переставной опалубке.
Опалубка – это форма, предназначенная для бетонирования бетонных и железобетонных конструкций. ЕЕ внутренние контуры должны соответствовать проектным очертаниям бетонируемой конструкции, а прочность и жесткость быть достаточными для обеспечения неизменяемости размеров и восприятия постоянных и временных нагрузок (боковое давление свежеуложенной смеси, вес опалубки, арматуры и бетона, ветровые нагрузки, нагрузка от механизмов.)
Блок-форма представляет собой жесткую цельносъемную стальную форму, применяемую при бетонировании однотипных фундаментов. Форма устанавливается и снимается после бетонирования краном. Применение таких форм экономично при бетонировании большого количества однотипных фундаментов. Если блок-форма имеет трансформирующуюся конструкцию, она может быть использована для нескольких типоразмеров фундаментов.
-

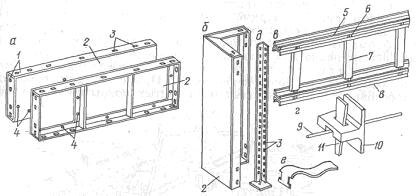

fuc. /.J. Схема стальной опалубки конструкции ЦНИИОМТП-
30.Возведение зданий из монолитного железобетона в крупнощитовой опалубке.
Опалубка – это форма, предназначенная для бетонирования бетонных и железобетонных конструкций. ЕЕ внутренние контуры должны соответствовать проектным очертаниям бетонируемой конструкции, а прочность и жесткость быть достаточными для обеспечения неизменяемости размеров и восприятия постоянных и временных нагрузок (боковое давление свежеуложенной смеси, вес опалубки, арматуры и бетона, ветровые нагрузки, нагрузка от механизмов.)
Эта опалубка собирается из готовых элементов: щитов. Она конструируется с таким расчетом, чтобы обеспечивалась возможность первоочередной распалубки элементов, ограничивающие боковые поверхности конструкций.
После набора бетоном заданной прочности опалубка разбирается, очищается и направляется к месту повторного использования.

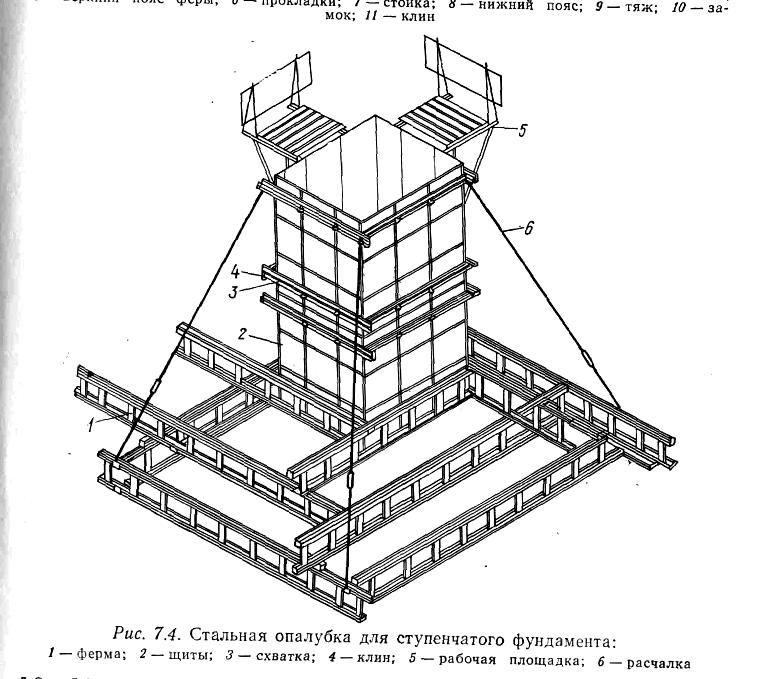

Опалубка фундаментов под колонны устраивается из прямоугольных коробов. Наружные щиты на 20-25 см. длиннее внутренних и имеют специальные упорные планки, к которым крепятся внутренние щиты. К наружным щитам крепятся проволочные стяжки, которые воспринимают распорное давление свежеуложенной бетонной смеси

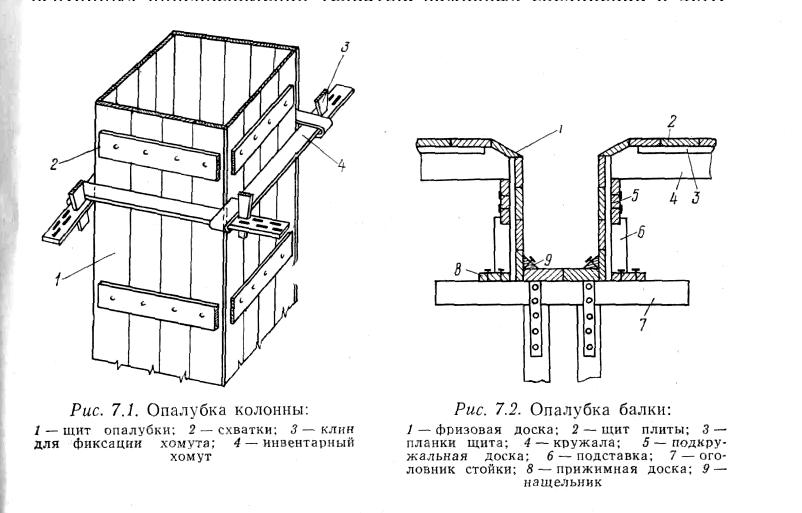

Опалубка колонн выполняется из четырех щитов, скрепляемых в виде короба металлическими или деревянными хомутами, устанавливаемыми через 0.4-0.7 м.
Деревянная опалубка прогонов и балок состоит из днища, которое опирается на оголовки поддерживающих стоек, и боковых щитов. Щиты опалубки перекрытия укладываются на кружала, которые в свою очередь опираются на подкружальные доски, прибиваемые к сшивным планкам боковых щитов.
Для поддерживания опалукбочных форм устраиваются леса. При высоте опалубки до 6 м. применяют телескопические инвентарные стойки – деревометаллические или металлические.
При устройстве стен толщиной до 15 см. устанавливаются ребра-стойки и щиты с одной стороны перегородки, после чего перегородка армируется на всю ее высоту. Затем устанавливают ребра-стойки со стороны фронта работ, которые опалубливаются щитами на высоту 1 м. По мере бетонирования щиты наращиваются.
