3. Вибір елементів захисту
1. Вибір автоматичного вимикача (ав)
Номінальні струми автоматичних вимикачів вибираються так, щоб їхні значення були якнайближче до розрахункових значень струму ланцюгів або номінальним струмам електроустаткування. Характеристики відключення автоматичних вимикачів визначаються з урахуванням того, що короткочасні перевантаження, викликані пусковими струмами, не повинні викликати їхнього спрацьовування. Крім того, при підборі автоматичних вимикачів варто враховувати час відключення у випадку виникнення короткого замикання у ланцюзі.

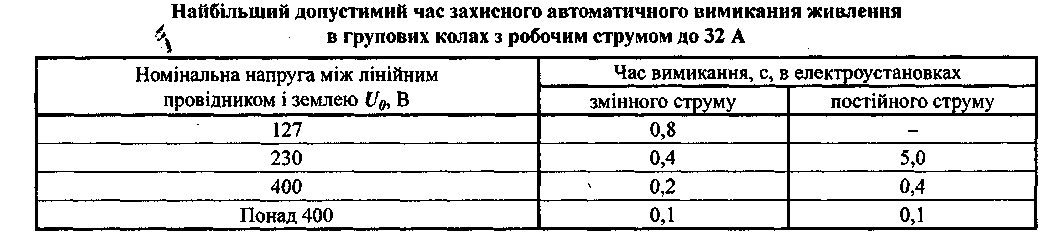

Згідно ПУЕ час відключення повинен не перевищувати зазначені в таблиці значення:
Для розподільних кіл, які живлять розподільні, групові та інші щити, а також групових кіл з робочим струмом більше 32 а час автоматичного вимикання не повинен перевищувати 5 с.
Як правило сучасні автоматичні вимикачі, наприклад, фірми Siemens, АВВ задовольняють цим вимогам.
Автоматичні вимикачі (АВ) розподіляються на такі типи: B, C, D, K, Z. Використовуємо клас С – використовується при невеликому індуктивному навантаженні.
Для 1ф проводки
застосовуємо АВ типу S201-C
Для 3ф проводки
застосовуємо АВ типу S203-C
Доступні номінали: 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63А.
Якщо струм перевищує 63А використовуємо АВ типу ВА 88 (див. каталог ВА 88.doc)
Доступні номінали:
Тип |
Іном. А |
ВА 88-32 |
125 |
ВА 88-33 |
160 |
ВА 88-35 |
250 |
ВА 88-37 |
400 |
ВА 88-40 |
800 |
ВА 88-40 |
1600 |
Номінальний струм
АВ повинен бути більшим ближчим до
розрахункового струму навантаження,
тобто
вибраного провідника. Якщо значення
,
то потрібно збільшити переріз провідника.
Приміщення №1.
Тип навантаження: Бойлер
U(ном.) =0,22 кВ.
Ір= 40,47 А
Провідник: Двожильний мідний кабель S=6мм²; I(доп.)=50 А.
AB: S201-C50
Приміщення №2.
Тип навантаження: Електропіч
U(ном.) =0,38 кВ.
Ір= 59,175 А
Провідник: Трижильний мідний кабель S=16мм²; I(доп.)=75А
AB: S203-C63
Тип навантаження: Морозильна камера
U(ном.) =0,22 кВ.
Ір=5,9 А
Провідник: Двожильний мідний кабель S=1,5мм²; I(доп.)=19А
AB: S201-C6
Приміщення №3.
Тип навантаження: Змішувач
U(ном.) =0,38 кВ.
Ір= 72,63 А
Провідник: Трижильний мідний кабель S=16 мм²; I(доп.)=75 А.
AB: S203-C125
Тип навантаження: Холодильна камера
U(ном.) =0,22 кВ.
Ір=31,3 А
Провідник: Двожильний мідний кабель S=4мм²; I(доп.)=38 А
AB: S201-C32
Тип навантаження: Станок ЧПУ
U(ном.) =0,38 кВ.
Ір=76,56 А
Провідник: Трижильний мідний кабель S=25мм²; I(доп.)=95 А
AB: S203-C125
Приміщення №4.
Тип
навантаження: Морозильна
камера
U(ном.) =0,22 кВ.
Ір= 8,48 А
Провідник: Двожильний мідний мідний кабель S=1,5 мм²; I(доп.)19 А.
AB: S201-C10
Приміщення №5
Тип навантаження: Електро піч
U(ном.) =0,38 кВ.
Ір= 57,51 А
Провідник: Трижильний мідний кабель S=16 мм²; I(доп.)=75 А
AB: S203-C63
Тип навантаження: Група розкот 4 шт.
U(ном.) =0,22 кВ.
Ір=11,8 А
Провідник: Двожильний мідний кабель S=1,5 мм²; I(доп.)=19 А.
AB: S201-C13
Вибір АВ загальної потужності приміщень (ЩС1)
ЩС1.
Ір=І(ном.) +25%= 10,53 А.
Провідник: Трижильний мідний кабель S=1,5мм²; I(доп.)=19А.
S203-C13
ЩС1.
Ір=І(ном.) +25%= 8,6 А.
Провідник: Трижильний мідний кабель S=1,5мм²; I(доп.)=19А.
S203-C10
