Упражнение 11. Слияние компонент контура

1. Создайте новый документ в палитре RGB.

2. Выберите яркий активный основной цвет.

3. Выберите инструмент Rectangle (Прямоугольник) и щелкните на кнопке Creat New Shape Layer (Создать новый слой фигур).

4. Нарисуйте вертикальный прямоугольник.

5. Выделите его инструментом (в виде темной стрелки) и выполните команду Edit > Transform Path -> Rotate (Правка > Трансформировать контур > Вращение). Поверните прямоугольник, и щелкните на кнопке с галочкой на панели управления.

6. Выберите инструмент Rounded Rectangle (Закругленный прямоугольник). Щелкните на кнопке Add to shape area (Добавить к области фигуры) и нарисуйте нижний прямоугольник. В этом же режиме нарисуйте крут с помощью инструмента Ellipse (Эллипс).

7. Щелкните на кнопке Subtract from shape area (Вычесть из области фигуры) и нарисуйте отверстие в круге. В итоге у вас получился контур из четырех компонент. Теперь сольем все эти контуры в один.

8. Выберите инструмент (в виде темной стрелки) , и обведите все компоненты рамкой. Затем щелкните на кнопке Combine (Скомбинировать). Все компоненты слились в одну.

9. Отмените это действие командой Undo (Отменить). Давайте сначала изменим режим наложения компонент друг на друга, а затем снова сольем их в одну. Снова выделите все четыре линии и щелкните на кнопке Exclude overlapping shape areas (Исключить области наложения). Затем щелкните на кнопке Combine (Скомбинировать). Вид контура при комбинировании не изменится, но, тем не менее, это будет уже одна компонента, а не четыре. Удостоверьтесь в этом, выделив ее инструментом Path Component Selection (Выделение компоненты контура)

Кроме того, выделенные компоненты одного контура можно выравнивать и равномерно распределять по горизонтали и вертикали. Для этого служат те же кнопка панели управления, которые мы использовали при выравнивании и распределений связанных слоев. Перейдем к редактированию отдельных точек и сегментов контуров.

Выделение сегментов и опорных точек

Для выделения отдельных опорных точек и сегментов используется инструмент Direct Selection (Прямое выделение). Это самый нужный инструмент при рисовании и редактировании контуров, потому все инструменты, находящиеся «в одной связке» с инструментом Реп (Перо), временно переключаю на него при нажатой клавише Ctrl. В свою очередь, этот инструмент можно временно переключить на инструмент Path Component Selection (Выделение компоненты контура), чтобы выделить целиком контур или его компонент}, если он состоит из нескольких линий. Для переключения удерживайте нажатой клавишу Alt.

Потренируемся выделять контуры и их элементы на практике.

Упражнение 12. Инструменты выделения

1. Создайте новый документ размером 500x300 пикселов в палитре RGB. Откройте документ mug.psd или файл с этим же названием из папки Lesson 08 и расположите его рядом.

2. Откройте палитру Paths (Контуры) и щелкните на строке Outline, чтобы сделать видимым контур. Который вы нарисовали в этом упражнении. Он пока не выделен, вы видите его просто как черную линию

3. Выберите инструмент (в виде темной стрелки) Щелкните на этой линии. Все опорные точки контура стали видны как черные квадратики. Щелкните на контуре и перетащите ею в пустой документ.

4. Научимся делать копию контура. Для этого щелкните на нем при нажатой клавише Alt и оттащит его в сторону. Старый контур остался на месте, а у вас «в руках» его выделенная копия. Снимите выделение щелкнув на пустом месте.

5. Выберите инструмент (в видее светлой стрелки). Щелкните на сегменте контура между двумя опорными точками. Все точки стали видны, как полые квадратики Это значит, что ни одна из них не выделена. Зато у двух точек сегмента стали видны, ручки манипуляторов: по одной ручке у каждой точки.

6. Щелкните этим инструментом на опорной точке. Она стала черной следовательно, она выделена (рис., справа).

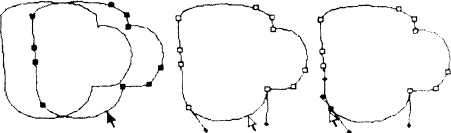

Рис. Работа с инструментами выделения

7. Теперь выделим сразу несколько точек. Удобнее всего это сделать с помощью рамки. Для этого щелкните выше и левее всех нужных точек и ведите1* указатель вниз по диагонали. Когда все эти точки попадут внутрь прямоугольника , отпустите кнопку мыши (рис. слева).

8. Точки, которые трудно вместить в рамку, выделите при нажатой клав¹ Shift, щелкая на них по очереди (рис в центре). С помощью этой клавиши выделите два или три сегмента (рис. справа).

Рис. Выделение нескольких точек и сегментов Перемещение точек и сегментов

Для перемещения используются те же инструменты выделения. Инструмент Path Component Selection (Выделение линии контура) перемещает весь контур целиком, а инструмент Direct Selection (Прямое выделение) перемещает выделенные точки или сегменты. Перемещать целый контур мы уже научились в предыдущем упражнении, в том числе мы научились перемещать его, одновременно копируя. Теперь займемся перемещением точек и сегментов.
