20. Технология монтажа сборных ж/б оболочек двоякой положительной кривизны.

Оболочки позволяют сократить на 30-40% расход бетона по сравнению с балочными покрытиями.

3 вида монтажа:

1 Со сборкой элементов на нулевой отметке с последующим подъемом в проектное положение.

2 Со сборкой на проектной отметке с использованием поддерживающих кондукторов.

После укладки плит по спирали свариваются и заделываются стыки; после набора 70% прочности кружальная система опускается и кондуктор перекатывается на новую позицию.

3 Монтаж оболочек из укрупненных блоков на проектных отметках.

21, 22. Технология монтажа куполов

Купольные покрытия бывают ребристыми и сетчатыми. Ребристые купола могут собираться поэлементно, конструктивными блоками, навесным способом или устанавливаться в целом виде. В качестве временных опор могут использоваться мачты, башни кранов или опоры с радиально-поворотным устройством (рис. 1).

Чаше всего несущую конструкцию купола собирают из укрупненных конструктивных элементов. Монтаж с помощью центральной мачты с опорным кольцом вверху начинают со сборки мачты и оснащения ее стремянками, подмостями и монтажными приспособлениями. Собранную мачту поднимают одним или двумя самоходными кранами, выверяют и раскрепляют вантами. После этого устанавливают верхнее опорное кольцо. Укрупненные на земле ребра купола монтируют попарно с двух диаметрально противоположных сторон, опирая внизу на опорную коробчатую балку, а вверху – на опорное кольцо. Между собой ребра соединяют кольцевыми прогонами.

Пологие купола рекомендуется возводить с помощью кран-мачт (рис. 1, б), используя их в качестве временных центральных опор. После установки и закрепления ребер ослабляют клинья в опорной клетке под основанием мачты и производят раскружаливание установленных конструкций.

После окончания работ мачту демонтируют, для чего разрезают ее ниже и выше верхнего кольца купола. Обе отрезанные части увозят, а оставшаяся вваренная в опорное кольцо часть остается составным элементом в конструкции купола.

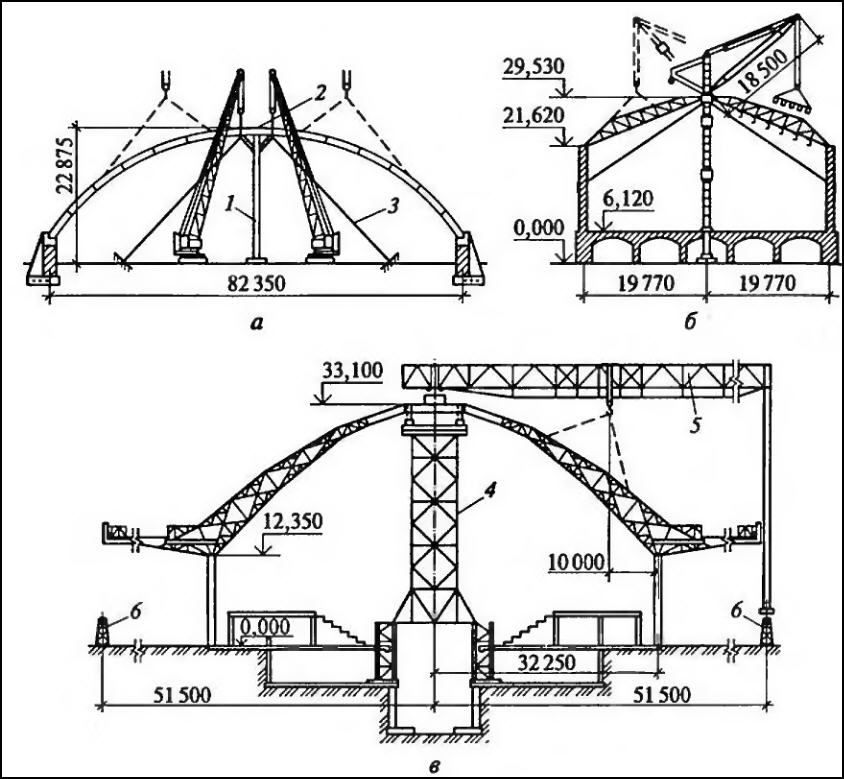

Рис. 1. Монтаж куполов с использованием в качестве центральной опоры:

а – мачты с опорным кольцом, 6 – кран-мачты, в – башни с радиально-поворотным устройством; 1 – мачта; 2 – опорное кольцо; 3 – ванта, 4 – башня; 5 – радиально поворотное устройство; 6 – подкрановая эстакада.

При использовании в качестве опоры центральной башни и радиально-поворотного устройства (рис.1 в) работы начинают с устройства монолитного основания под башню и кольцевых рельсовых путей, размещаемых на металлической эстакаде вокруг купола.

Консоль купола укрупняется из отдельных элементов, поднимается в проектное положение радиально-поворотным устройством и закрепляется болтами и сваркой.

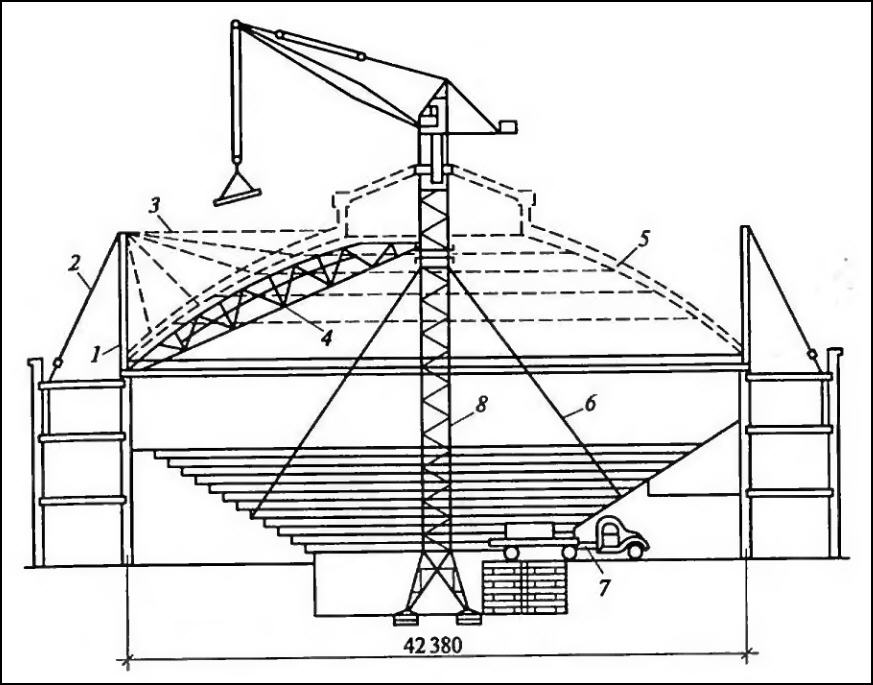

Рис. 2. Монтаж купола с помощью передвижной фермы-шаблона:

1 - монтажная стойка; 2 - расчалки-стойки; 3 — тяги-подвски, 4 - ферма-шаблон; 5 — купол, 6 — расчалки; 7 — панелевоз, 8 — кран

Навесной способ монтажа (рис. 2) обычно применяют при укладке на куполе тяжелых железобетонных панелей покрытия. Монтажные работы ведутся с помощью башенного крана, раскрепленного для жесткости с четырех сторон расчалками.

Монтаж панелей покрытия осуществляется поясами, располагаемыми по кольцевой схеме, в направлении снизу вверх. Каждую панель укладывают нижними углами на приваренные накладки узла, верхними – на установочные винты фермы-шаблона. После закрепления панелей к подвескам винты опускают на 110... 115 мм и перемещают ферму-шаблон в новое положение, для монтажа следующей смежной панели.Метод подъема купола в целом виде очень сложен и поэтому широкого распространения в практике строительства не нашел.
