12.Складирование сборных строительных конструкций.
В зависимости от принятой организации монтажных работ складирование сборных конструкций может осуществляться на промежуточной площадке или непосредственно у монтируемого объекта в зоне действия монтажного крана. В последнем случае учитывают последовательность монтажа, массу монтажных элементов и грузоподъемность монтажного крана на соответствующем вылете крюка. На промежуточный склад обычно доставляют металлоконструкции, когда площадку этого склада используют для укрупнительной сборки конструкций.
Приобъектные склады устраивают, когда невозможно вести монтаж непосредственно с транспортных средств.
Площадь складов строительных конструкций состоит из грузовой площадки, занятой конструкциями, и оперативной, занятой проходами, проездами, местами стоянки транспортных средств под разгрузкой и т. д.
Необходимую площадь складов строительных конструкций определяют по формуле:
При определении площади приобъектных складов исходят из условия создания на ней минимально возможного запаса конструкций, необходимого для бесперебойного хода монтажных работ. Размеры запаса зависят от интенсивности монтажных работ, расстояния доставки конструкций и от периодичности их доставки на объект.
Этот запас может быть подсчитан по формуле:
Q=gсут T,
где gCУТ — суточный расход конструкций, т (м3); Т — время, на которое рассчитан запас, суток, складывающийся из интервала между поступлениями конструкций, затрат времени на доставку с заводов на складскую площадку, разгрузку и приемку изделий, подготовку конструкций к монтажу и минимального запаса времени на устранение возможных организационных неполадок.
При доставке элементов с местных заводов создают запас, рассчитанный на ведение интенсивных монтажных работ в течение 3 сут.

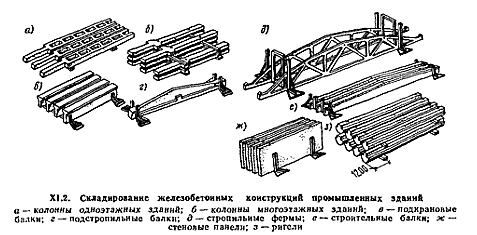

Складирование конструкций производят так, чтобы были обеспечены требования техники безопасности, устойчивости отдельных конструкций или штабелей, сохранность и удобство строповки (рис. ХI.2).
Стальные конструкции складируют штабелями высотой не более 1,5 м. Фермы и балки высотой более 0,6 м складируют в проектном положении в специальных упорах. Свальцованные листы складируют в заводской упаковке или в вертикальном положении. Все металлические конструкции укладывают на подкладки и прокладки.
Железобетонные стропильные и подстропильные фермы, балки, подкрановые балки, элементы оболочек складируют в вертикальном положении на подкладках с установкой боковых упоров. Стеновые панели складируют вертикально в специальных кассетах. Плиты перекрытий, лестничные марши, площадки и другие элементы, допускающие или требующие хранения в горизонтальном положении, складируют штабелями высотой не более 2...2,5 м. Чтобы обеспечить устойчивость штабелей и исключить поломки конструкций, прокладки между ними устанавливают строго по одной вертикали.
13.Укрупнительная сборка конструкций на строительной площадке.
Железобетонные конструкции с местных заводов-изготовителей, обычно привозят полностью собранными. Негабаритные и поэтому нетранспортабельные конструкции доставляют в виде отдельных элементов.
Металлические конструкции, как правило, перевозят в виде составных элементов (отправочных марок). Так, например, в виде составных элементов доставляют стропильные и подстропильные фермы пролетом более 18 м, колонны высотой более 21 м, конструкции эстакад, технологические аппараты, мостовые строения, вальцованные элементы царг доменных печей, рулоны стенок и днища резервуаров и ,т. д.
В зависимости от масштабов строительства, вида доставляемых конструкций и принятой организации монтажных работ укрупнительную сборку производят на стационарных (на период строительства) площадках и стендах, расположенных на строительной площадке вдоль внешних подъездных путей или в зоне действия монтажного крана.
На стационарных площадках обычно собирают из отправочных марок стальные конструкции. Железобетонные конструкции укрупняют на стационарных площадках лишь при значительном объеме однотипных конструкций и возможности их внутриплощадочного транспортирования.
Непосредственно у места монтажа, в зоне действия монтажного крана, укрупняют большепролетные железобетонные и тяжелые металлические конструкции.
Укрупнительную сборку в зоне монтажа ведут на нулевых отметках с использованием переставных стендов, а также на проектных отметках с применением временных опор и кондукторов, например, при монтаже оболочек, составных предварительно напряженных арок, крупных металлических подкрановых балок, трех- шарнирных арок и др.
Металлические конструкции, размеры которых не превышают транспортных габаритов, собирают на металлических стеллажах высотой до 80 см, выполненных из стоек с уложенными по ним рельсами, двутаврами или швеллерами. Все остальные конструкции собирают у мест монтажа на шпальных клетках высотой 0,3...0,8 м. Металлические фермы обычно собирают в горизонтальном положении, при этом допускаются отклонения по длине ферм ±7...10 мм. В технологическом отношении предпочтительнее минусовые допуски, которые могут быть устранены за счет прокладок.
Листовые конструкции сооружений круглого очертания укрупняют в отдельные пояса или в блоки по 2...3 пояса в каждом. При негабаритности таких конструкций их укрупняют в зоне действия монтажного крана.
Укрупнительную сборку железобетонных ферм осуществляют в горизонтальном положении на стеллажах с использованием кондукторов, фиксирующих положение собираемых элементов, или в проектом положении — на специальных универсальных стендах, состоящих из жесткой рамы и съемных кассетных стоек с регулировочными винтами.
При укрупнительной сборке ферм выполняют следующие операции: устанавливают на стенде две полуфермы, выверяют их положение, соединяют на болтах накладки в узлах верхнего и нижнего поясов, сваривают и замоноличивают стыки.
14. Усиление конструкций перед монтажом.

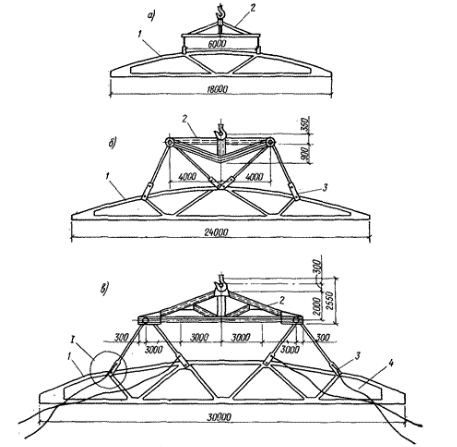

Плоские элементы (фермы, длинномерные колонны и др.) при подъеме подвергаются монтажным нагрузкам, не всегда соответствуют расчетной схеме и могут деформироваться ввиду недостаточной жесткости. Чтобы избежать опасных деформаций, фермы усиливают, устанавливая временные крепления из бревен или пластин, которые закрепляют с двух сторон болтами или хомутами. Необходимость усиления определяют расчетом на монтажные нагрузки. Повышения жесткости и несущей способности металлических конструкций достигают также их предварительным напряжением, например обжатием стальными канатами раскосов или поясов ферм и др.

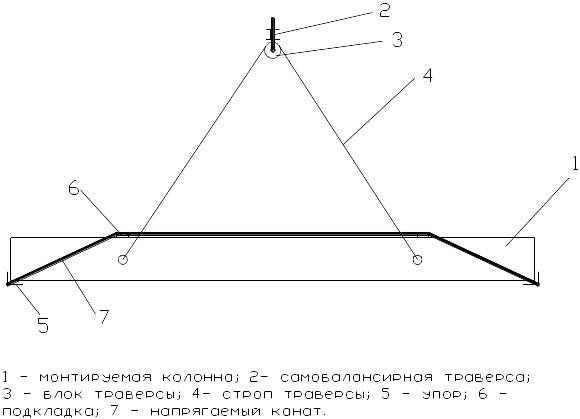

Схема временного усиления железобетонной колонны посредством ее предварительного напряжения (уменьшается действующий на колонну в процессе ее монтажа изгибающий момент.
15.Выверка и закрепление строительных конструкций.
Ответственными этапами монтажного процесса, обеспечивающими точное соответствие положения конструкции проектному, являются выверка и закрепление ее.
Точность установки конструкции количественно оценивают отклонениями от регламентируемых в строительных нормах и правилах предельных допусков отклонения положения конструкции от проектного. Эти допуски, как правило, меньше для металлических конструкций. Так, например, смещение осей стаканов железобетонных фундаментов относительно осей по СНиП составляет ±10 мм, а для фундаментов с анкерными болтами под металлические конструкции ±5 мм; отклонение в расстоянии между осями ферм в уровне верхних поясов для железобетонных ферм ±20, для металлических ±15 мм; отклонения верха колонн или их опорных площадок для железобетонных колонн ±1, для металлических ±5 мм и т. д.
Для выверки в зависимости от характера монтируемой конструкции применяют специальную монтажную оснастку, состоящую из фиксирующих и крепежно-выверочных устройств.
Фиксирующие устройства предназначены для фиксирования элементов на ранее установленных конструкциях. К ним относятся упоры, упоры-шаблоны, вилочные фиксаторы для установки панелей стен, штыревые фиксаторы для сопряжения элементов и т. д. Для этих же целей в монтируемых элементах используют закладные детали в виде замковых соединений, позволяющие осуществлять при монтаже пространственную самофиксацию положения элементов и их временное закрепление без дополнительных устройств.
Крепежно-выверочиые устройства служат для фиксации, удерживания в проектном положении и выверки монтируемого элемента. К ним относятся различные кондукторы для крепления и выверки колонн и опорных частей ферм, подкосы, распорки, калиброванные тяги с выверочными устройствами и др.
Точность установки и выверки монтируемых элементов оценивают визуально или с помощью инструмента.
Визуальная выверка с использованием различных измерительных приспособлений эффективна при высокой точности опорных поверхностей, торцов и сопряжений монтируемых элементов конструкции.
Инструментальная выверка более универсальна. Ее применяют для проверки опорных поверхностей торцовых оснований, стыков смонтированных конструкций и в целом положения смонтированных или монтируемых конструкций в плане, по высоте и по вертикали.
Для инструментальной проверки используют теодолиты, нивелиры, приборы вертикального оптического проектирования (ПОВП), лотприборы, лазерные визиры с насадкой, имеющей пентаугольную призму, лазерные приставки к нивелирам и др.
За последнее время получает распространение безвыверочная установка монтируемых элементов. Этот метод требует повышенного класса точности геометрических размеров элементов в монтажных сопряжениях.
Поэтому безвыверочный метод пока наиболее широко применяют при монтаже металлических колонн.
При выверке должна быть обеспечена устойчивость конструкций, чего достигают благодаря соблюдению проектных размеров опорных площадок и сопряжений и своевременной установке креплений, временных или постоянных связей.
Фактическое положение смонтированных конструкций и допущенные отклонения от проектного (но в пределах допусков, регламентируемых СНиП) фиксируют в исполнительной схеме.
При временном закреплении конструкций выверяют и доводят до завершения процесс постоянного закрепления. Так, при монтаже металлических колонн временное закрепление должно обеспечить их устойчивость в проектном положении до закрепления башмака колонны на анкерных болтах и постановки постоянных связей, а для железобетонных колонн — до достижения бетоном в опорных стыках прочности, необходимой для обеспечения статической устойчивости колонн.
Временное закрепление не применяют при монтаже статически устойчивых конструкций, например блок-комнат при монтаже объемно-блочных зданий, блоков покрытий промышленных зданий и т. д.
Постоянное закрепление конструкций должно обеспечить устойчивость их в проектном положении на период монтажа вышерасположенных конструкций, после монтажных работ и последующей эксплуатации здания или сооружения.
