32.Технология монтажа покрытий рамных зданий.

Рис. Монтаж большепролетных балочных, ферменных и рамных кон­струкций

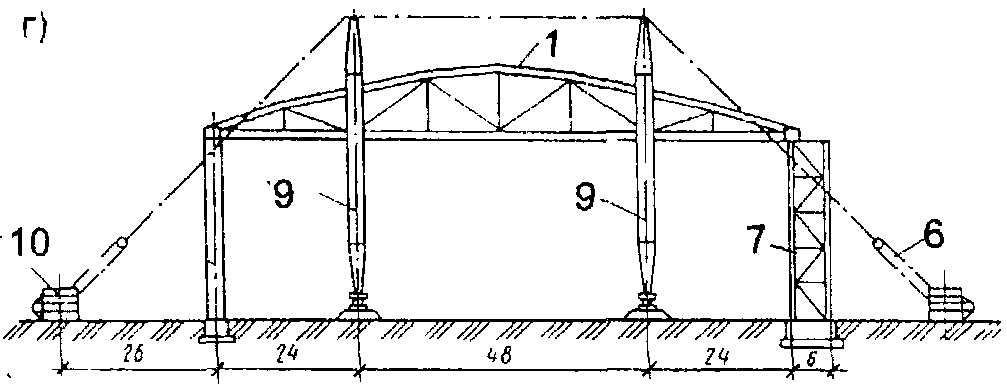

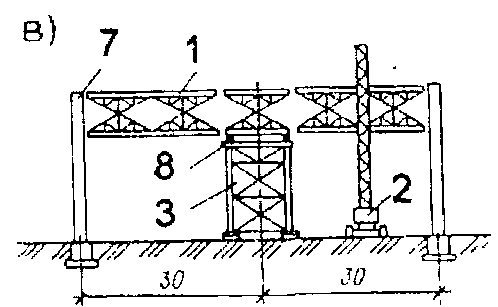

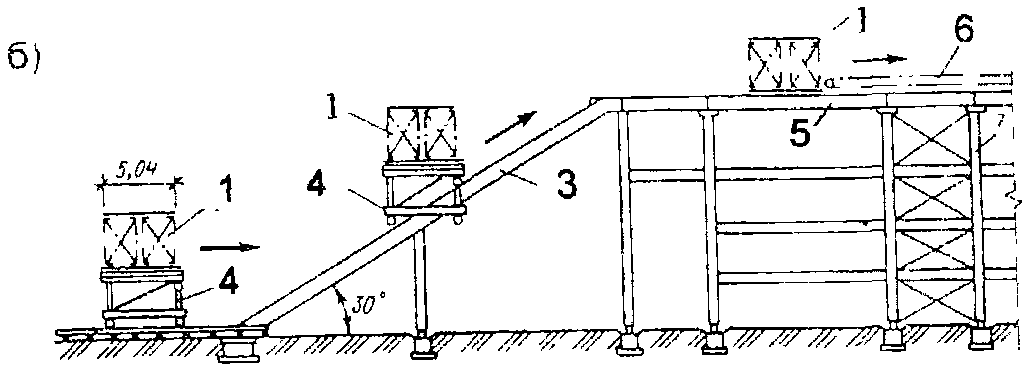

б) монтаж панельно-балочных покрытий на­каткой на подстропильные балки; в) монтаж ферм частями на одной и двух опорах; г) монтаж фермы после укрупнительной сборки двумя мачтами; 1-монтируемый блок; 2-монтажный кран; 3-временная опора; 4-тележка для накатки блоков; 5-подстропильные балки; 6-тяговый полиспаст; 7-колонны здания; 8-домкраты для выверки; 9- монтажная мачта; 10-якорь лебедки, 11-высокий установщик

Рамные конструкции большепролетных зданий характеризуются значи­тельными габаритами и массой ригеля. На монтажную площадку ригель посту­пает отдельными элементами длиной до 12... 13 м. Перед монтажом элементы ригеля укрупняют. Степень укрупнения зависит от массы ригеля, метода монта­жа и применяемого грузоподъемного оборудования. Ригели укрупнят в горизон­тальном положении на тщательно выверенных стеллажах высотой 0,6...0,7 м преимущественно на складе конструкций. Независимо от способа монтажа - частями или целиком - укрупняют весь ригель. Благодаря строительному подъему нижний пояс ригеля, установленного в проектное поло­жение под действием эксплуатационных нагрузок занимает горизонтальное по­ложение.

При монтаже ригеля частями каждую из них устанавливают на две опоры - постоянную и временную ( возможно использование нескольких временных опор) (рис.,в,г). Во избежание работы нижнего пояса на местный изгиб опо­ры располагают только под узлами ригеля. Достоинством такого способа мон­тажа является возможность применения кранов относительно небольшой грузо­подъемности, недостатками - дополнительный расход стали на временные опо­ры, значительный объем работ, выполняемый наверху, увеличенная продолжи­тельность монтажа.

При подъеме полностью собранного ригеля одним краном происходит изме­нение расчетной статической схемы его работы - он превращается в двухкон­сольную балку. Подъем ригеля двумя кранами или мачтами в большей мере соответствует расчетной схеме его работы и не требует усиления отдельных элементов. Дос­тоинства монтажа цельнособранного ригеля заключаются в выполнении боль­шинства работ на земле и ускорении темпов монтажа. При монтаже блоков рамного покрытия с использованием системы полиспа­стов и лебедок стойки рамы предусматривали большей высоты с консолями для возможности подвески к ним неподвижных блоков полиспастов. Ригели собира­ли непосредственно в зоне подъема блока в горизонтальном положении (плашмя), затем их переводили в вертикальное положение (кантовали) и из двух ригелей устраивали пространственный блок 18x108x11,5 м путем установки проектных вертикальных и горизонтальных связей и элементов кровли. Под опорные узлы нижних поясов ригелей подводили балки с закрепленными на концах подвижными блоками полиспастов. Блок ригеля массой около 500 т под­нимали в проектное положение четырьмя полиспастами грузоподъемностью по 160 т.

33.Методы монтажа конструкций каркасно-панельных одноэтажных промышленных зданий.

По объемно-планировочным и конструктивным решениям различают здания: однопролетные и многопролетные; крановые и бескрановые с плоскими покрытиями или покрытиями, оборудованными фонарями в виде ферм, оболочек, складок; проектируемые на основе унифицированных типовых секций, пролетов, шагов колонн. Методы монтажа в каждом конкретном случае определяет ППМР в зависимости от объемно-планировочных и конструктивных решений объекта строительства, установленной очередности и сроков сдачи отдельных пролетов и участков под монтаж технологического оборудования. Для сокращения общей продолжительности строительства монтаж строительных конструкций целесообразно совмещать с монтажом технологического оборудования. При возведении одноэтажных промышленных зданий легкого типа, как правило, применяют раздельную последовательность установки элементов, при которой обеспечивается требование, чтобы к началу монтажа подкрановых балок, ферм и плит покрытия бетон в опорных стыках набирал не менее 70% проектной прочности. Комплексную последовательность установки элементов применяют при возведении промышленных зданий тяжелого типа. При этом обязательно применение мер по ускорению набора прочности бетона в опорных стыках. Все более широкое применение находит комбинированная последовательность монтажа конструкций, при которой раздельным методом последовательно монтируют фундаменты и колонны, а комплексным - подстропильные и стропильные фермы и плиты покрытия.

Рис. 1 Схема раскладки и монтажа элементов покрытия одноэтажных промышленных зданий:1 — монтаж подкрановых балок самостоятельным потоком; 2 — разгрузка плит покрытия; 3 — монтаж плит покрытия; 4 — монтажный кран; 5 — дополнительный монтажный кран для разгрузки и размещения элементов в зоне монтажа
