3 Электрические аппараты ручного управления.
к аппаратам ручного управления относятся: кнопки и ключи управления, комадоаппараты и силовые коммутационные аппараты ( рубильники, пакетные выключатели, силовые контроллеры) смотреть Алиева.
Билет №19

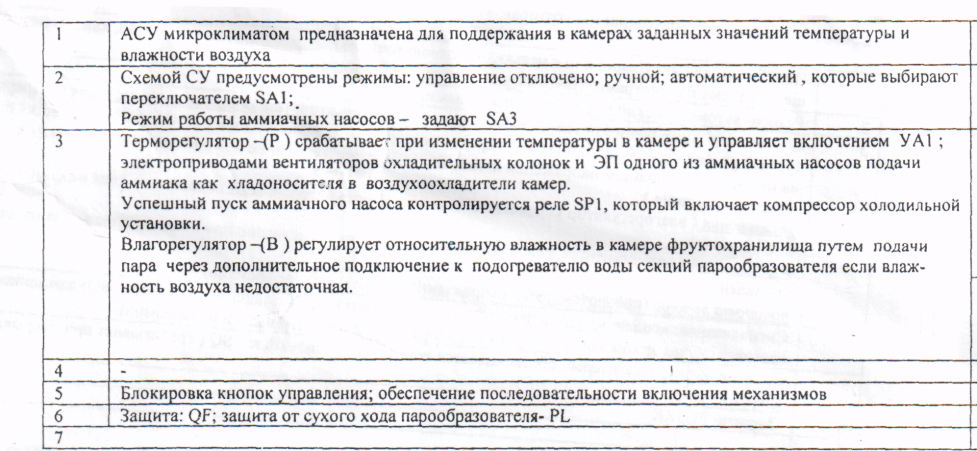

1. Автоматическое управление температурой поливной воды.
2.Дефектация асинхронного двигателя с короткозамкнутым ротором при текущем ремонте.
При дефектации машины особенно ответственна проверка ее электрической части. В электродвигателях чаще всего могут быть три неисправности: обрыв цепи, замыкание между фазами (цепями) обмотки или обмотки на корпус и витковое замыкание обмотки. Перечисленные неисправности можно определить одним из четырех методов: контрольной лампы или омметра; симметрии токов или напряжений; милливольтметра; электромагнита.
В разобранном электродвигателе определяют обрыв в цепи короткозамкнутого ротора и витковое замыкание в цепи статора или якоря (машины постоянного тока), используя для этого электромагнит. Ротор (подобно якорю) помещают на электромагнит, включают напряжение и поворачивают ротор вручную. Если стальную пластинку приложить к пазам ротора, то она будет вибрировать на исправных пазах И не будет вибрировать на пазах, где размещены оборванные стержни. Для определения межвиткового
замыкания В обмотке статора электромагнит помещают в расточку статора и передвигают по ней. Стальная пластинка, прикладываемая к пазам, начинает вибрировать, как только попадает на паз, в котором расположена поврежденная катушка обмотки.
3 Электрические аппараты дистанционного управления.
Контактор представляет собой электромагнитный аппарат, предназначенный для частых дистанционных коммутаций силовых цепей двигателей. Контакторы различаются по роду тока коммутируемой цепи, числу главных контактов (одно-, двух- и многополюсные), роду тока цепи катушки (управление постоянным или переменным токами), номинальным току и напряжению коммутируемых цепей, конструктивному исполнению и другим признакам.
Магнитный пускатель представляет собой специализированный комплексный аппарат, предназначенный главным образом для управления трехфазными асинхронными двигателями, т. е. для их подключения к сети, отключения, обеспечения тепловой защиты и сигнализации о режимах работы. В соответствии с функциями пускателя в него могут входить контактор, кнопки управления, тепловые реле защиты, сигнальные лампы, размещаемые в одном корпусе. Магнитные пускатели различаются по назначению (нереверсивные и реверсивные), наличию или отсутствию тепловых реле и кнопок управления, степени защиты от воздействия окружающей среды, уровням коммутируемых токов, рабочему напряжению главной цепи.
Электромагнитное реле представляет собой аппарат, предназначенный для коммутации слаботочных цепей управления ЭП в соответствии с электрическим сигналом, подаваемым на его катушку. Область применения реле очень широкая. Они используются в качестве датчиков тока и напряжения, а также как промежуточные элементы для передачи команд из одной цепи в другую и размножения сигналов, как датчики времени, выходные элементы различных датчиков координат ЭП и датчики технологических параметров рабочих машин и механизмов. Другими словами, они выполняют самые разнообразные функции управления, контроля, защиты и блокировок в автоматизированном ЭП.
