Добавил:
Upload Опубликованный материал нарушает ваши авторские права? Сообщите нам.
Вуз: Предмет: Файл:
Misterstvo_obrazovania_i_nauki.docx
Скачиваний:
0
Добавлен:
30.01.2020
Размер:
984.99 Кб
Скачать

Министерство образования и науки, молодежи и спорта Украины Сумский государственный университет

ОДЗ № 2,3

По дисциплине «Технология конструктивных материалов и материаловедение»

Выполнил Студент группы И-11

Гончаренко А.Н.

Проверил Любыч А.Й.

Сумы 2013

Оглавление

ОДЗ№2 3

1.Оглавление 3

2.Химический состав 4

Рис. 1. Структурная диаграмма хромоникелевых сталей (по Мауеру и Шерреру) 7

Рис.2 Положение фаз в сплавах железа 7

3.Сталь марки 08Х18Н10Т 9

4.Сталь типа Х18Н9 12

5. Режим термической обработки 16

6. Микроструктура 17

ОДЗ№3 19

1.Механизм межкристаллитной коррозии 19

2.Борьба с межкристаллитной коррозией 21

ОДЗ№2

1.Оглавление

Нержавеющая сталь — легированная сталь, устойчивая к коррозии в атмосфере и агрессивных средах.

В 1913 году Гарри Бреарли (Harry Brearley), экспериментировавший с различными видами и свойствами сплавов, обнаружил способность стали с высоким содержанием хрома сопротивляться кислотной коррозии.

С целью придания обычным железоуглеродистым сплавам коррозионной стойкости в агрессивных средах и жаростойкости при высоких температурах железоуглеродистые стали легируют хромом, никелем, молибденом, кремнием, алюминием и другими элементами. Выбор легирующих элементов определяется эксплуатационными условиями конструкции, для которой предназначается сплав. Так, хром является наиболее часто применяемым легирующим элементом для создания как коррозионностойких, так и жаростойких сплавов на железной основе. Объясняется это тем, что хром обладает способностью передавать свое свойство пассивироваться железоуглеродистым сплавам, а также повышать защитные свойства высокотемпературной окалины.

Никель при значительных его добавках способствует образованию γ - фазы и ее стабильности в железных сплавах, обеспечивает высокие механические и технологические свойства сплавов (пластичность, вязкость, прокаливаемость и др.) и повышает также их коррозионную стойкость в депассивирующих средах, едких щелочах, расплавах солей и др.

2.Химический состав

При выборе химического состава коррозионностойкого сплава руководствуются так называемым правилом : если к металлу, неустойчивому к коррозии (например, к железу) добавлять металл, образующий с ним твердый раствор и устойчивый против коррозии (к примеру хром), то защитное действие проявляется скачкообразно при введении моля второго металла (коррозионная стойкость возрастает не пропорционально количеству легирующего компонента, а скачкообразно). Основной легирующий элемент нержавеющей стали — хром Cr (12-20 %); помимо хрома, нержавеющая сталь содержит элементы, сопутствующие железу в его сплавах (С, Si, Mn, S, Р), а также элементы, вводимые в сталь для придания ей необходимых физико-механических свойств и коррозионной стойкости (Ni, Mn, Ti, Nb, Co, Mo).

Сопротивление нержавеющей стали к коррозии напрямую зависит от содержания хрома: при его содержании 13 % и выше сплавы являются нержавеющими в обычных условиях и в слабоагрессивных средах, более 17 % — коррозионностойкими и в более агрессивных окислительных и других средах, в частности, в азотной кислоте крепостью до 50 %.

Причина коррозионной стойкости нержавеющей стали объясняется, главным образом, тем, что на поверхности хромсодержащей детали, контактирующей с агрессивной средой, образуется тонкая плёнка нерастворимых окислов, при этом большое значение имеет состояние поверхности материала, отсутствие внутренних напряжений и кристаллических дефектов.

В сильных кислотах (серной, соляной, фосфорной и их смесях) применяют сложнолегированные сплавы с высоким содержанием Ni и присадками Mo, Cu, Si.

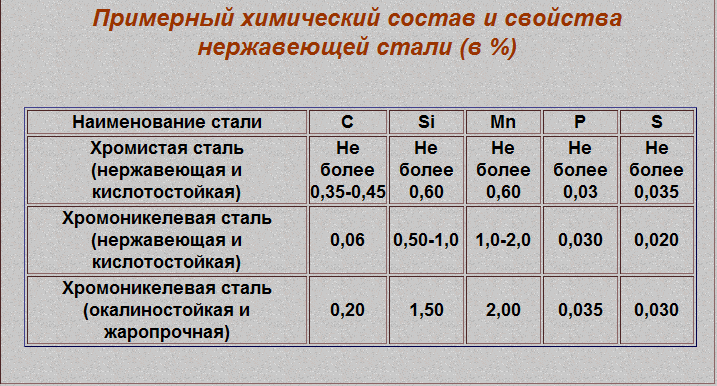

Нержавеющая сталь относится к композиционным высоколегированным коррозионно-стойким сталям. Основным легирующим элементом является хром, содержание которого может изменяться в пределах от 12 до 20 %. Кроме хрома нержавеющая сталь включает углерод, кремний, марганец, серу и фосфор. Для придания стали необходимых физико-механических свойств и коррозионной стойкости в нее также добавляют никель, титан, ниобий, кобальт, молибден и другие добавки.

Высокая коррозионная стойкость нержавеющей стали обусловлена высоким содержанием хрома. Хром формирует пассивный слой из оксида хрома (III) (Cr2O3) при контакте с кислородам. На поверхности сплава образуется тонкая пленка нерастворимых окислов, препятствующая разъеданию стали окружающей средой. Слой слишком тонкий чтобы быть видимым, но выделяется металлическим блеском. Даже, когда поверхность поцарапана, этот слой быстро восстанавливается. Это явление называется пассивацией, и замечено так же и в других металлах. При содержании хрома 12 % нержавеющая сталь обладает высокой коррозионной стойкостью в обычных условиях и в слабоагрессивных средах, при содержании 17 % хрома - в более агрессивных окислительных и других средах, в частности в азотной кислоте концентрацией до 50%.

При выборе химического состава коррозионностойкого сплава руководствуются так называемым правилом N/8: если к металлу, неустойчивому к коррозии (например, к железу) добавлять металл, образующий с ним твердый раствор и устойчивый против коррозии (к примеру хром), то защитное действие проявляется скачкообразно при введении 1/8, 2/8, 3/8…N/8 моля второго металла (коррозионная стойкость возрастает не пропорционально количеству легирующего компонента, а скачкообразно). Основной легирующий элемент нержавеющей стали — хром Cr (12-20 %); помимо хрома, нержавеющая сталь содержит элементы, сопутствующие железу в его сплавах (С, Si, Mn, S, Р), а также элементы, вводимые в сталь для придания ей необходимых физико-механических свойств и коррозионной стойкости (Ni, Mn, Ti, Nb, Co, Mo).

Чем выше содержание хрома, тем выше коррозионная стойкость сплава в атмосферных условиях и в ряде коррозионных сред. Железо и никель, обладая взаимной растворимостью, дают непрерывный ряд твердых растворов. Никель способствует образованию сплавов с неограниченной γ - областью. Железоникелевые сплавы устойчивы в растворах серной кислоты, щелочей и ряда органических кислот. Однако железоникелевые сплавы не нашли широкого применения в качестве конструкционных материалов в химическом машиностроении, так как они не имеют особых преимуществ па сравнению с хромистыми сталями.

Особо большое распространение нашли стали системы Fe - Cr - Ni без дополнительных присадок и с присадками титана, ниобия, молибдена, меди и др. Введение никеля в систему Fe - Cr вносит значительные изменения в структуру сплава и расширяет область существования аустенита. В зависимости от содержания хрома и никеля в сплаве, хромоникелевые стали подразделяются на аустенитные, аустенито-ферритные и аустенито-мартенситные. С возрастанием содержания никеля увеличивается область существования γ-фазы, аустенитная структура делается устойчивой при достаточном содержании никеля уже при низких температурах. Повышение содержания хрома, наоборот, уменьшает, область существования γ-фазы. Для получения стали аустенитного класса в системе Fe - Сr - Ni, как это видно из диаграммы на рис.1, достаточно добавки 8 % Ni при содержании хрома 18%.

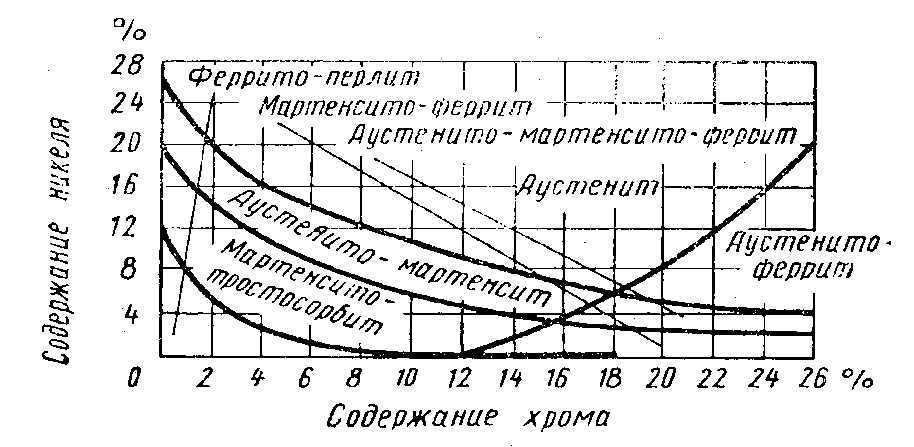

Рис. 1. Структурная диаграмма хромоникелевых сталей (по Мауеру и Шерреру)

На рис.2 приведена диаграмма, показывающая влияние хрома в железоникелевых сплавах с 8% Ni на положение фаз при различных температурах. Из диаграммы следует, что для получения однофазной γ-структуры при повышенных температурах нельзя увеличивать содержания хрома сверх 20%. Для сохранения аустенитной структуры при более высоком содержании хрома необходимо повысить содержание никеля. Так, для стали

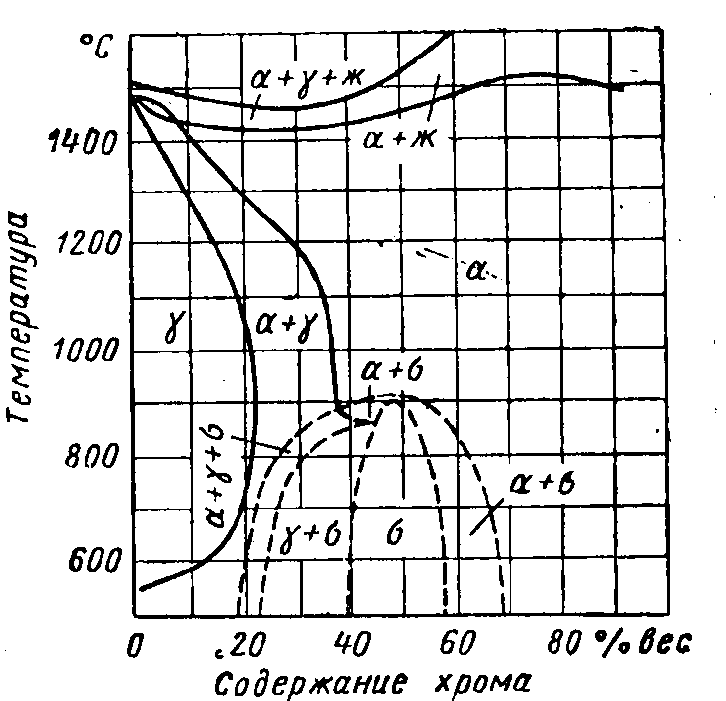

Рис.2 Положение фаз в сплавах железа

хромоникелевая сталь коррозия

Как видно из диаграммы на рис. 2, σ-фаза появляется в системе Fe – Cr-Ni в широком интервале составов по хрому и никелю. Область образования чистой интерметаллической σ-фазы лежит приблизительно при 50 % Cr. σ-фаза обладает ограниченной растворимостью в α- и γ- твердых растворах и выделяется в хромоникелевых сталях при температурах приблизительно 900-950°С. Выделяясь в ряде случаев по границам зерен, она сообщает сплаву большую хрупкость. Присадка ферритообразующих элементов (Cr, Ti, Аl и др.) ускоряет образование σ-фазы, а присадка аустенитообразующих элементов (N, С и др.) замедляет ее выделение.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
