2.2.Анализ технических средств для протравливания картофеля
Протравливание на стационарных картофелесортировальных пунктах. В период внедрения интенсивной технологии производства картофеля продовольственной программой была поставлена задача повысить урожайность картофеля по стране 200 ц/га [13]. Одной из задач повышения урожайности картофеля была подготовка качественного семенного материала. Подготовка семян по интенсивной технологии проводилась на стационарных картофелесортировальных пунктах (СКСП) с обязательным протравливанием клубней. Примерами данных пунктов могут послужить КСП-25 и КСП-50 с производительность 25 и 50 т/ч соответственно.
На картофелесортировальных пунктах такого типа отделение для обработки семенного материала пестицидами и др. препаратами производится в отдельном изолированном помещении и имеет самостоятельное управление с мест. Обработку жидкими пестицидами производят в машинах “ Gumatox S ” Венгерского производства.

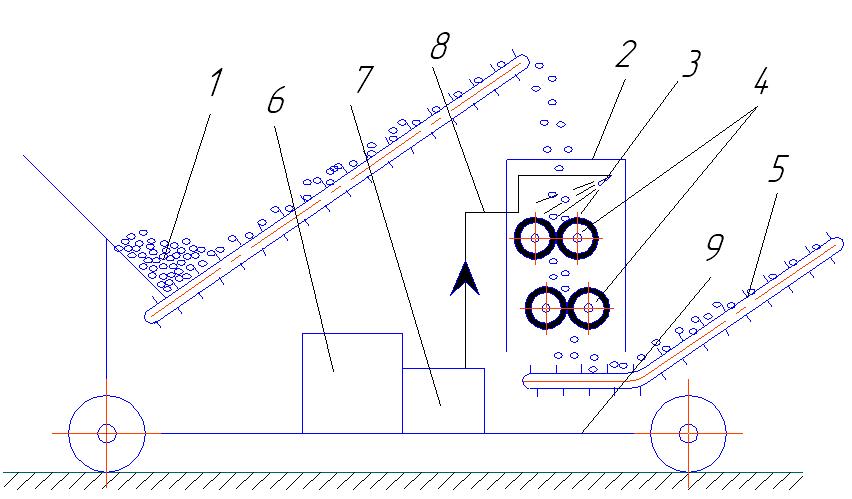

Gumatox S является самостоятельной машиной целевого назначения – протравливания семенного картофеля. Он состоит (рис. 2.12) из бункера-накопителя, днищем которого является загрузочный транспортёр 1, камеры протравливания (аэрозольной камеры)2, распылителя 3, валиков 4, выгрузного транспортёра 5, бака для рабочего препарата 6, насоса 7 и гидрокоммуникаций 8. Все сборочные единицы установлены на передвижной платформе 9 с двухосным колёсным ходом. Производительность данной машины за час основного времени составляет 8-10 т при расходе жидкого препарата 2-5 л/т. Данная машина может работать в комплексе с пунктом КСП-15Б, системой транспортёров CТХ-30, загрузчиком ТЗК-30 и переборочным столом. Можно применять и для осенней обработки, собирая линию из приёмного бункера ПБ-15 от системы КСП-15Б и протравливателя.
Рис. 2.12 Принципиальная схема протравливателя клубней “ Gumatox S”
Следует отметить, что в хозяйствах, где отсутствует или вышла из строя машина для протравливания семенного картофеля устанавливают самостоятельные протравливатели. Такой протравитель состоит из рамы с распылителями, установленными на выгрузном транспортёре-питателе. Приготовление и подачу рабочей жидкости рекомендуется осуществлять имеющимся в хозяйстве опрыскивателем, у которого на нагнетательный штуцер регулятора давления надевается гибкий рукав, подводящий рабочую жидкость к распылителям. Производительность такого протравливателя может достигать до 1 т/мин, но качество протравливания очень низкое, обработка поверхности клубней препаратом составляет 50-60%. При таком качестве обработки, результат от протравливания гораздо меньше, при больших затратах препарата, поэтому применение такой конструкции допускается только при необходимости.
Протравливатель семенного картофеля ОПС-1. Устанавливается на транспортёр-загрузчик ТЗК-30А и применяется совместно с протравителем семян ПС-10А. Протравитель ОПС-1 состоит из камеры протравливания, размещенной на окончании рамы выгрузного транспортёра ТЗК-30А, гибких рукавов, соединяющих бак протравливателя с камерой протравливания ОПС-1. В камере протравливания имеются распылитель и валики с резиновыми звёздочками, имеющих привод от электродвигателя. Рабочая жидкость, попадающая на стенки камеры, собирается и сливается по шлангам в бак протравливания семян. Производительность данного протравливателя не менее 25 т/ч; полнота протравливания - 100±20 %.
Протравливатель ПСК-20 передвижной, состоит в сборе из камеры протравливания и станции для обеспечения процесса протравливания, которая смонтирована на прицепном одноосном прицепе. Камера протравливания монтируется на конце выгрузного транспортёра-загрузчика ТЗК-30А. Внутри камеры расположен наклонный ленточный транспортёр и распыливающее устройство рабочей жидкости.
Станция обеспечения процесса протравливания состоит из бака-смесителя с устройством для дозирования и контроля расхода рабочей жидкости, насосной установки, насоса для заполнения бака водой. Коммуникации для подачи рабочей жидкости в камеру протравливания, систем очистки загрязненного воздуха и промывки гидрокоммуникаций.
Клубни загружаются в приемный бункер ТЗК-30А, а из него подъемным и выгрузным транспортерами поступают в камеру протравливания. За счет движения ленты транспортёра в сторону, противоположную направления клубней, последние, вращаясь и проходя через зону факела распыленной жидкости, обрабатываются. Рабочая жидкость, оставленная на ленте, снимается щеткой и подается обратно на клубни.
Производительность протравливателя ПСК-20 – не менее 20 т/ч, доза внесения рабочей жидкости – 5…10 л/т; полнота протравливания 90 % площадей клубней.
Проводя анализ предлагаемых промышленностью технических средств для протравливания семенного картофеля, пришли к выводу, что в условиях хозяйства нецелесообразно проводить закупку отдельного протравливателя, а произвести дооборудование картофельных сажалок фирмы CRAMER.
