7. Ножевые валы

Ножевые валы применяют на станках, обрабатывающих дре­весину методом продольного фрезерования, например на фуго­вальных, рейсмусовых, строгальных четырехсторонних продольно-фрезерных.

Ножевой вал 2 (рис. 15,а) изготовляют из стали. Конструкция его предусматривает возможность закрепления на нем ножей 4 и придания им вращательного движения. Вал делается с пазами для размещения ножей и устройств для их закрепления. У кон-

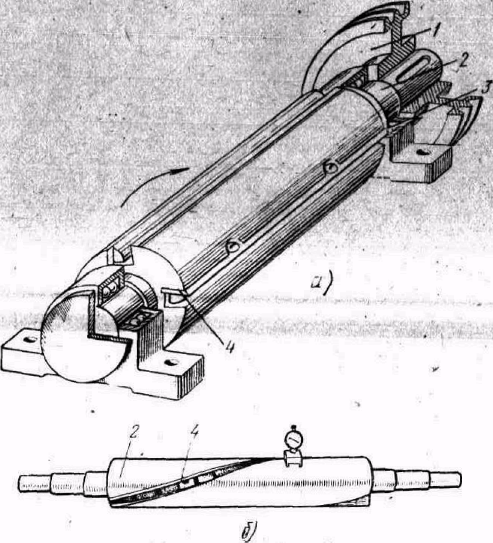

Рис. 15. Ножевые валы:

а – с прямолинейным расположением ножей, б – с ножами, установленными по винтовой линии; 1 – шкив, 2 – вал, 3 – подшипник, 4 – нож

цов вала расположены шейки, которыми вал устанавливается в подшипниках 3. На одном конце вала укреплен шкив / для пе­редачи' вращательного движения. Иногда вместо шкива ставят полумуфту для непосредственного соединения ножевого вала с ва­лом электродвигателя. В этом случае ось вала электродвигателя должна быть соосна с осью ножевого вала.

В рейсмусовых станках СР6-8 на ножевой вал (рис. 15,6) ста­вят плоские серповидные ножи, режущие кромки которых распо­ложены на цилиндрической поверхности вала по винтовым лини-

ям. Ножевой вал с такими ножами отличается .плавностью рабо­ты, так как рабочая часть режущей кромки имеет наименьший (почти, постоянный, по времени) контакт с обрабатываемой древесиной. Обработанная такими ножами поверхность имеет меньшую шероховатость.

Ножевые валы делают 6000 и больше оборотов в минуту, по­этому валы и ножи балансируют с таким расчетом, чтобы центры тяжести двух ножей, установленных на 'Противоположных сторонах вала, были одинаково удалены от оси вращения. В противном случае неизбежно появление неуравновешенных центробеж­ных сил, вызывающих сильные вибрации, что приводит к ухудше­нию качества обработки и к поломке элементов станка.

Ножевые валы. рассчитаны на закрепление одной, двух и боль­шего количества пар ножей. Способы крепления ножей показаны на рис. 16. Ножи -3 установлены в пазах вала. Каждый нож за*

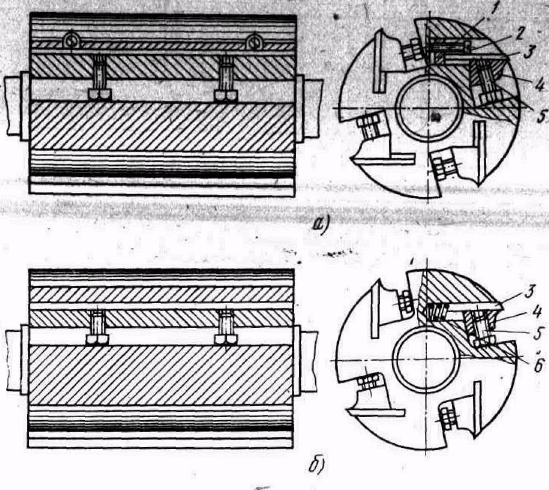

Рис. 16. Способы выдвижения ножей винтами (а) и пружи­нами (б):

/ — упорная планка, 2 — винт, 3 — нож, 4 — клиновидный вкла­дыш, 5 — Г'Олт, 5 — пружина

жат между стенкой паза и клиновидным вкладышем 4 болтами 5, которые при вывертывании из вкладышей упираются головками в стенку паза, противоположную ножу. Для равномерного зажи­ма ножа -предусмотрено несколько болтов, распределенных по всей длине вала.

При снятии затупившихся ножей необходимо ослабить все болты, затем снять ножи и, установив заточенные, закрепить их,

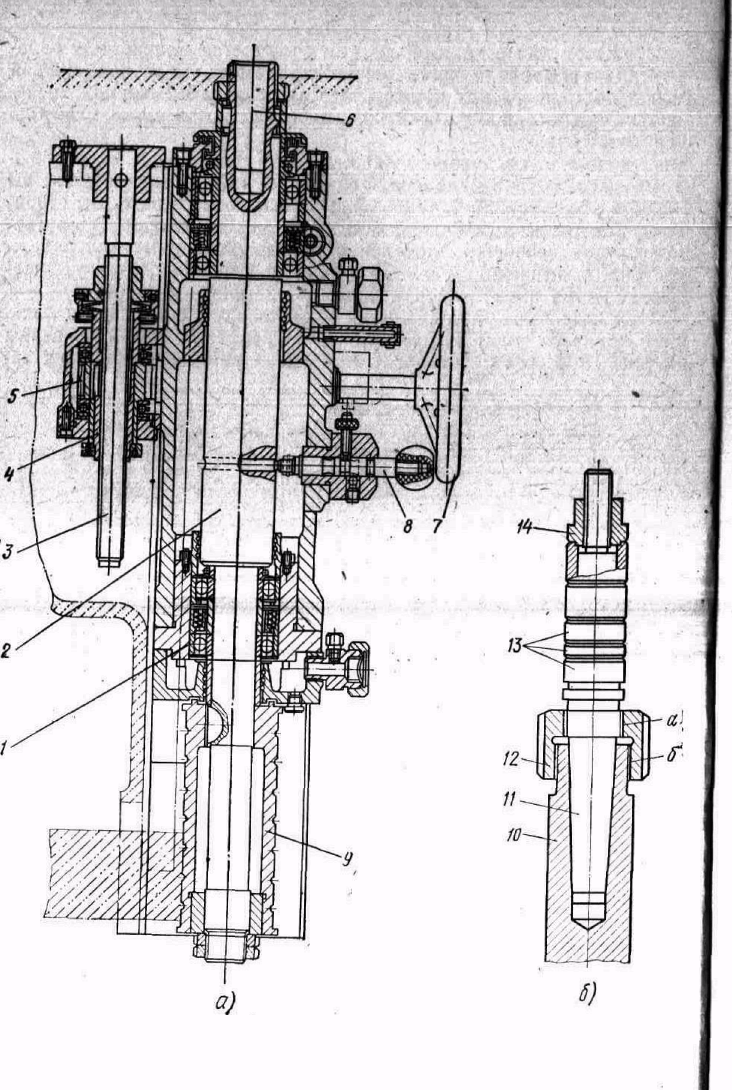

Рис. 17. Шпиндель в сборке:

Рис. 18. Схема состав­ного шпинделя:

/ — сверло, 2 — подвиж­ная часть шпинделя, 3 — стакан, 4 — шкив, 5, 7 — подшипники, 6 — верхняя часть шпинделя, 8 — руко­ятка рычага

а — шпиндель, б — на««дка; / — подшипник, 2, 10 — шпиндели, 3 — винт меха­низма подъема, 4 — гайка, 5 — шестерня, 6 — гнездо для крепления насадки, 7 —• маховичок, 8 — фиксатор, 9 — шкив, // — насадка, 12 — дифференциальная гай­ка, 13 — кольца, 14 — гайка для крепления фрезы (а — резьба на насадке, б —

то же, на шпинделе)

затягивая в несколько приемов все болты, начиная каждый раз с середины вала. Для изменения положения режущей кромки но­жа при его установке применяются или винты 2 с упорными план­ками / (рис. 16,а), или пружины 6 (рис. 16,6).
