3.3 Расчет тупиковой водопроводной сети

Тупиковые участки целесообразно проектировать состоящими из двух

ниток трубопровода для обеспечения бесперебойной работы объектов

водоснабжения в период аварии на сети. Необходимый расход подается в

нормальном режиме по двум ниткам. В аварийном случае – по одной, с

понижением пропускаемого секундного максимального расхода до 70 % [5].

Расчетные расходы участков разветвленной сети можно определить

следующим способом. На схеме сети показывают направление токов воды.

Особенность тупиковой сети - питание каждого узла с одной стороны

(рисунок 3.2).

Расходы определяют, исходя из правила баланса, то есть сумма

расходов, притекающих (+) к узлу, равна сумме расходов, вытекающих (-) из

него.

0,175:200; 0,175;300

83,54;10,203;1,78 89,79;6,66;1,165

0,115;100

5,6;7,39;0,85

4 Деталировка сети

Деталировка сети необходима для того, чтобы знать необходимое ко-

личество и размеры фасонных частей, арматуры, труб и материалов, необхо-

димых для устройства сети. При составлении деталировки необходимо поль-

зоваться условными обозначениями, принятыми в соответствии с методиче-

ским пособием [3].

Деталировка сети начинается с определения мест установки задвижек,

пожарных гидрантов, водоразборных колонок. Водоразборные колонки

размещаются на расстоянии не более 200 м. Пожарные гидранты

устанавливаются на расстоянии 150.200 м друг от друга. Колодцы с

водоразборными колонками должны быть расположены от колодца с

пожарными гидрантами на расстоянии не менее чем 5 м. В каждом узле

необходимо устанавливать число задвижек, равное числу примыкающих к

узлу линий минус одна (рисунок 4.1). Если из узла отбирают воду такие

предприятия как баня, прачечная или животноводческий сектор, то

количество задвижек соответствует числу примыкающих линий.

На деталировке сети указывают все применяемые диаметры

трубопроводов, а также проставляют позиции всех фасонных частей и

арматуры. На основании произведенной деталировки сети составляется

таблица спецификации на фасонные части и арматуру, требуемые для

устройства сети (рисунок 4.1, таблица 4.1).

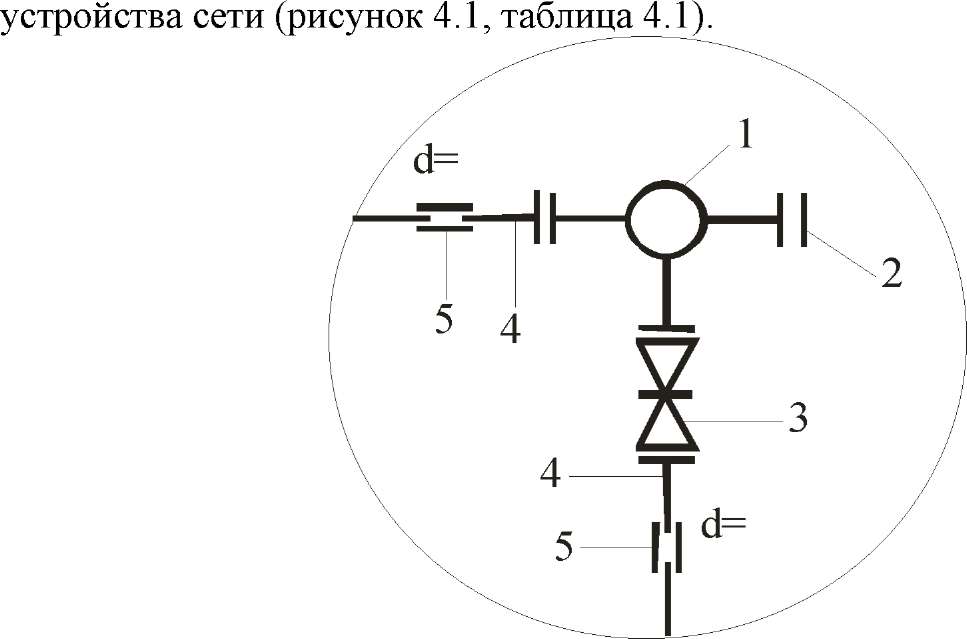

1- тройник с пожарной подставкой; 2 - заглушка; 3 - задвижка; 4 - патрубок;

5 - муфта

Рисунок 4.1 - Пример детализации узла сети

Таблица 4.1 - Спецификация на фасонные части и арматуру, требуемых для

устройства сети

№ пози- ции	Наиме- нование	Условное обозначение			ГОСТ		Количество		Масса в кг
		На схеме	В доку- ментах						единицы			общая
1	2	3		4		5		6		7	8
1	Тройник с пожарной подставкой			ППТФ		5525-88		1		79,0	79,0
2	Тройник с пожарной подставкой			ППТФ		5525-88		1		103,0	103,0
3	Тройник с пожарной подставкой			ППТФ		5525-88		1		124,0	124,0
4	Колено фланцевое			УФ		5525-88		4		50,8	203,2
5	Патрубок фланцевый			ПФГ		5525-88		4		32,0	128,0
6	Тройник с пожарной подставкой			ППТФ		5525-88		1		124,0	124,0
7	Тройник фланцевый			ТФ		5525-88		2		63,6	127,2
8	задвижка					19194-78		2		137	274,0
9	муфта			САМ-6		539-80		2		6,9	13,8
10	Патрубок фланцевый			ПФГ		5525-88		2		32	64
11	муфта			САМ-6		5525-88		2		6,9	13,7
12	задвижка					19194-78		1		137	137
13	Патрубок фланцевый			ПФГ		5525-88		2		37,15	74,3
14	муфта			САМ-6		5525-88		1		5,7	5,7
15	задвижка					19194-78		1		203,5	203,5
16	Патрубок фланцевый			ПФГ		5525-88		4		57,8	231,2
17	муфта			САМ-6		5525-88		2		11,1	22,2
18	задвижка					19194-78		2		270	540
19	Тройник фланцевый			ТФ		5525-88		2		100	200
20	Колено фланцевое			УФ		5525-88		4		17,2	68,8
21	задвижка					19194-78		2		52	104
22	Патрубок фланцевый			ПФГ		5525-88		4		13,1	52,4
23	муфта			САМ-6		5525-88		2		3,5	7
24	заглушка					17379-83		1		4,6	4,6
25	заглушка					17379-83		1		5,6	5,6
