3.1.Онисание элементов схемы
3.1.1Микросхема к555ие7
Представляет собой двоичный четырехразрядный синхронный счетчик. Положительный импульс по входу R устаналивает счетчик в нулевое состояние. Для предварительной установки счетчика в определенное состояние необходимо на его информационные входы подать соответствующие уровни, а на вход стробирования предварительной записи подать отрицательный импульс.
Для осуществления прямого счета на вход "-1” подается высокий уровень напряжения, а на вход "+1” - отрицательные импульсы. Счет будет вестись от того числа, которое предварительно было записано в счетчик. При заполнении счетчика выходы устанавливаются в состояние высокого уровня, а на выходе прямого переноса появится отрицательный импульс переноса в старший разряд. Аналогично счетчик работает в режиме обратного счета.
Рисунок 19 Условное обозначение м/с К555ИЕ7
Таблица 4 Назначение выводов К555ИЕ7
01 |
D2 |
Информационный вход |
02 |
Q2 |
Выход второго разряда |
03 |
Q1 |
Выход первого разряда |
04 |
-1 |
Вход "прямой счёт" |
05 |
+1 |
Вход "обратный счёт" |
06 |
Q3 |
Выход третьего разряда |
07 |
Q4 |
Выход четвертого разряда |
08 |
GND |
Общий вывод |
09 |
D4 |
Информационный вход |
10 |
D3 |
Информационный вход |
11 |
PE |
Строб записи |
12 |
>15 |
Выход прямого переноса |
13 |
<0 |
Выход обратного переноса |
14 |
R |
Установка "0" (сброс) |
15 |
D1 |
Информационный вход |
16 |
+Vcc |
Плюс питания 5В |
|
|
|
Таблица 5 Основные параметры К555ИЕ7
Напряжение питания (Vcc) |
+5В ±5% |
Входной ток ("0"), не более |
0,38мА |
Входной ток ("1"), не более |
20мкА |
Ток потребления (статический), max |
31мА |
Нагрузочная способность |
10 входов ТТЛ (К555) |
Выходной уровень "0" |
< 0,5В |
Выходной уровень "1" |
> 2,7В |
Рабочий диапазон температур |
-10oC..+70oC |
Корпус |
DIP-16 |
Импортный аналог |
74LS193 |
3.1.2Микросхема к555тм2
Содержит два независимых D-триггера, срабатывающих по фронту тактового сигнала на входе C. Низкий уровень напряжения (лог."0") на входах установки (S) или сброса (R) устанавливает выходы триггера в соответствующее состояние вне зависимости от состояния других входов (C и D).
При наличии на входах установки и сброса лог. "1" требуется предварительная установка информации по входу данных относительно фронта тактового сигнала, а также соответствующая выдержка информации после подачи фронта синхросигнала.

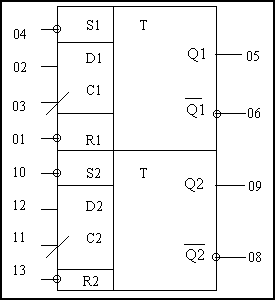

Рисунок 20 Условное обозначение м/с К555ТМ2
Таблица 6 - Логическая таблица м/с К555ТМ2
Входы |
Выходы |
|||||
_ S |
_ R |
C |
D |
Q |
_ Q |
|
0 |
1 |
X |
X |
1 |
0 |
|
1 |
0 |
X |
X |
0 |
1 |
|
0 |
0 |
X |
X |
Н |
Н |
|
1 |
1 |
_| |
1 |
1 |
0 |
|
1 |
1 |
_| |
0 |
0 |
1 |
|
1 |
1 |
0 |
X |
Qo |
__ Qo |
