1.12 Выбор режущего инструмента для каждого перехода
1.12.1 Выбор режущего инструмента для токарной обработки
Выбираем марку инструментального материала – твердый сплав Т15К6 . Химический состав и физико-механические характеристики:
- содержание основных компонентов порошков: WC – 79%, TiC – 15%, Co -6%;
- плотность γ=11,1-3-11,6-3кг/м3;
- предел прочности при изгибе изг=1150103МПа;
- твердость HRA 90;
- размер основной массы зёрен 2-5 мкм;
- модуль упругости Е=2110-4МПа;
- теплопроводность 23 Вт/мК;
- теплостойкость 950 ˚С;
- микротвёрдость 13 ГПа.
Сборной проходной резец для контурного точения с механическим креплением многогранных пластин на Рисунке 5
Рисунок 5 - Сборной проходной резец для контурного точения с механическим креплением многогранных пластин
Рисунок 5.1 - Съемная пластина с твердого сплава ВК8
|
||||||||||||||||||
Размер пластины приведен в таблице 3 согласно ГОСТ19043-80. Таблица 5 - Размер пластины
|
1.12.2Выбор режущего инструмента для сверлильной обработки
Для сверлильной обработки выбираем сверло спиральное из быстрорежущей
стали (Р18) с коническим хвостовиком рисунок 6, для станков с ЧПУ (средняя серия), ГОСТ 2 И20-1-80 со следующими геометрическими размерами:
- диаметр сверла d=15мм;
- длина сверла L=205мм;
- длина рабочей части l=140мм;
Физико-механические свойства быстрорежущей стали Р18;
- твердость HRC 63…64;
- ударная вязкость после термообработки 30-40 кгс м/см
- термостойкость (при HRC 620 ° С)
- удельная производительность шлифования 1
- предел прочности при растяжении =3,45ГПа
- предел прочности при изгибе = 3ГПа
- микротвердость 7,9 ГПа
- теплопроводность 20…30 Вт/мК
- плотность 8,39 10 кг/м
- модуль упругости Е=21 10 МПа

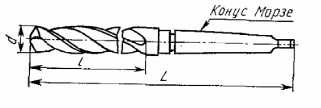

Рисунке 6- сверло спиральное
1.12.3 Выбор режущего инструмента для фрезерной обработки
Для фрезерования хвостовика выбираем фрезу с коническим хвостовиком (ГОСТ 20537-75) со следующими геометрическими размерами:
|
Рисунок 7 – Фреза с коническим хвостовиком |
Для фрезерования хвостовика выбираем фрезу с коническим хвостовиком (ГОСТ 20537-75) со следующими геометрическими размерами:
- диаметр фрезы D=20 мм;
- длина фрезы L=92мм;
- длина рабочей части l=22 мм;
- конус Морзе 4;
- число зубьев z=4.Материал - твердый сплав Т15К6.
Конструкция фрезы приведена на рисунке 7
