2 Компоновка насосного цеха
Помещение магистральных насосных агрегатов предназначается для размещения основного технологического оборудования и создания нормальных условий для его работы.
Насосный цех стационарного типа сооружен из огнестойких материалов (кирпич, бетон, железобетон). Фундамент насосного цеха выполнен в виде одиночных ленточных (сплошных) железобетонных фундаментов. По конструкции фундаменты под основные насосные агрегаты и электродвигатели массивные. Фундамент под основной насос и электродвигатель общий и не соединен с фундаментом здания.
Насосный зал относится к взрывоопасным помещениям класса В-1А категории, где установлены 3 основных насоса марки НМ 10000-210 с приводом от электродвигателя СТДП 5000-2 УХЛ4 (во взрывобезопасном исполнении), система вентиляции, блок откачки утечек, мостовой кран, а так же блок централизованной маслосистемы с аккумулирующим баком.
Насосные агрегаты обвязываются трубопроводами-отводами изогнутой формы, которые соединяют их приёмные и напорные патрубки с общим коллектором. В технологической обвязке насосов применяют трубы Dу=377-12 мм. В общем здании насосного цеха уложены трубопроводные коммуникации вспомогательных систем, а также сооружены площадки для обслуживания оборудования с соответствующими ограждениями и лестницами. При прохождении трубопроводов через разделительную стенку смонтированы специальные герметизирующие фрамуги.
Компоновка оборудования и технологическая обвязка в цехе и вне его обеспечивает:
- самотечное отведение утечек от торцевых уплотнений насосов в резервуар-сборник нефти ЕП-40;
- подачу нефти погружными насосами на всасывающую линию магистральных насосов из емкости сбора утечек ЕП-40;
- подачу под напором масла к насосным агрегатам и самотечное отведение его в масляные баки, установленные на глубине 2,6 м в специальном приемнике.
Для обеспечения нормальных условий работы магистральных насосов и электродвигателей по действующим стандартам предусмотрены следующие вспомогательные системы:
- система сбора и откачки утечек от торцевых уплотнений;
- централизованная система смазки и охлаждения подшипников магистральных насосных агрегатов;
- аппараты воздушного охлаждения масла;
- аппараты воздушного охлаждения электродвигателей;
- система подготовки и подачи сжатого воздуха;
- система контроля и защиты насосных агрегатов;
- система вентиляции;
- система пожаротушения.
2.1 Подбор электродвигателя и определение размеров насосного агрегата
В таблице 2.1 приведены характеристики насоса НМ 10000-210
Таблица 2.1 – Характеристики насоса НМ 10000-210
Насос |
НМ 10000-210 |
Подача |
10000 |
Напор |
210 м |
Частота вращения |
3000 об/мин |
Допускаемый кавитационный запас |
65 м |
КПД |
89% |
Масса |
9795 кг |
В соответствии с типом насоса подбираем электродвигатель СТДП 5000 – 2УХЛ 4. Характеристики которого представлены в таблице 2.2.
Таблица 2.2 - Электродвигатель СТДП 5000 – 2УХЛ 4
Тип |
СТДП 4000 – 2УХЛ 4 |
Мощность |
5000 кВт |
Напряжение |
6000/10000 В |
Масса |
25620 кг |

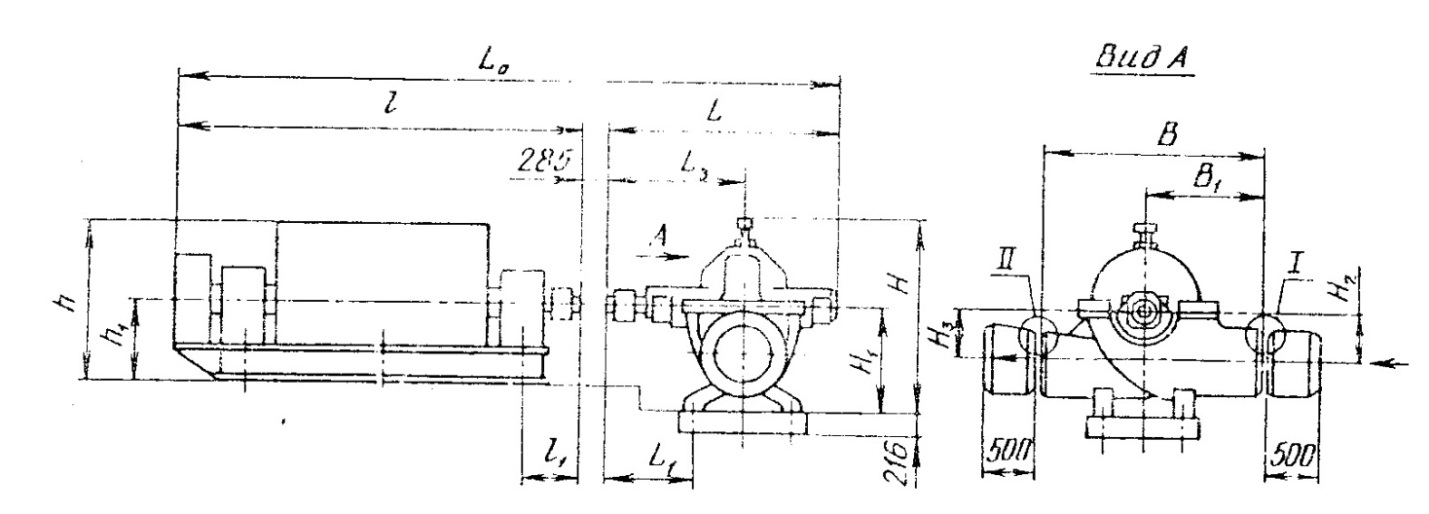

На рисунке 2.1 представлены размеры насосного агрегата
Рисунок 2.1 - Размеры насосного агрегата, мм
=7525;
L=2505;
=645;
=1300;
=1325;
=4490;
=510;
=1650;
=1650;
=2600;
=1300;
=1000;
=500;
=1900;
=1900;
=1900;
=2125;
=-1200;
=600;
=600;
=1815;
=860;
=610;
=610.
