1.2.4 Фильтры-грязеуловители

Фильтры предназначены для очистки перекачиваемой нефти от механических примесей, посторонних предметов, глины, парафино-смолистых отложений и окалины, образующихся во время ремонта и эксплуатации линейной части магистрального нефтепровода. Фильтры предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом и размещении на открытом воздухе с температурой окружающей среды от минус 60 до плюс 40°С (климатическое исполнение – УХЛ1 по ГОСТ 15150). Сейсмичность района установки фильтров не более 9 баллов по 12-ти балльной шкале.

Фильтр ФГ-1000 нефти производства ОАО «Курганхиммаш» (г. Курган) состоит из камеры с быстродействующим концевым затвором, технологическими патрубками и фильтрующим элементом, в виде перфорированной трубы (рисунок 1.5). Для замены фильтрующего элемента предусматривается лоток или рама-лоток с тяговым механизмом. Штуцеры входа и выхода продукта выполняются в виде патрубков для приварки к трубопроводу или заканчиваются фланцевым соединением или фланцевым соединением с поворотной заглушкой. Фильтры удобны в эксплуатации. Позволяют за 10 - 20 минут производить замену фильтрующих элементов [7].

Таблица 1.5 – Основные параметры и характеристики фильтра-грязеуловителя

Параметры	Значение
Условный диаметр присоединяемого трубопровода Dy	1000
Внутренний диаметр корпуса, мм	1600
Максимальная производительность, м3/час	5100
Давление, МПа
– рабочее, не более, МПа	6,3
– пробное при гидравлическом испытании, МПа	8
Температура, С
– рабочая среды	- 20…+50
– расчетная стенки	+80
– минимально допустимая отрицательная	-60
Максимальный перепад давления на чистом фильтрующем элементе, МПа	0,03
Максимальный перепад давления на загрязненном фильтрующем элементе, МПа	0,1
Номинальная тонкость фильтрации, мм	4,0 - 8,0

Рисунок 1.4 - Фильтр-грязеуловитель

1 – корпус; 2 – элемент фильтрующий; 3 – лоток; 4 – патрубок осевой; 5 – патрубок боковой; 6 – концевой затвор; 7 – опора; 8 – ролики; 9 – манометр; 10 – поддон; 11 – заглушка поворотная; 12 – воздушник; А – вход/выход продукта, Б – вход/выход продукта, В – воздушник, Г – дренаж, Д 1, 2 – под манометр

1.2.5 Камера пуска-приема очистных устройств

Камеры пуска-приема очистных устройств предназначены для установки на магистральном нефтепроводе и служат для периодического запуска и приема внутритрубных снарядов-дефектоскопов, очистных скребков и других поточных средств. Изготавливаются ОАО «Кургахиммаш» по ТУ 3683-006-00220575-2002 (таблица1.6, рисунок 1.6).

В зависимости от расположения патрубков подвода и отвода нефти по отношению к направлению перекачки, камеры изготавливаются в правом (Пр) или левом (Л) исполнении.

Камеры предназначены для эксплуатации в условиях макроклиматических районов с умеренным и холодным климатом и размещении на открытом воздухе с температурой окружающей среды от минус 60 °С до плюс 40 °С категория размещения 1 по ГОСТ 15150. Вид климатического исполнения – УХЛ1.

Конструкция камер обеспечивает стойкость к ветровым нагрузкам с характеристиками:

• нормативное значение ветрового давления – не менее 0,48 кПа.

• скорость ветра (верхнее значение) – 50 м/с. [7]

Таблица 1.6 – Основные параметры камеры приема-запуска

Наименование показателей		Значения
Давление, МПа	рабочее, не более	10
	расчетное	10
	пробное при гидроиспытании	15
Температура, °С	рабочей среды	от минус 15 до плюс 80
	расчетная стенки	плюс 80
	минимально допустимая отрица- тельная стенки элементов камеры, находящихся под давлением	УХЛ1
Герметичность		ОТТ-75.180.00-КТН- 275-06
Контроль сварных соединений		ОТТ-75.180.00-КТН- 275-06
Прибавка для компенсации коррозии, мм		3
Рабочая среда	среда	Нефть
	класс опасности ГОСТ 12.1.007-76	3
	взрывоопасность	Да
	пожароопасность	Да

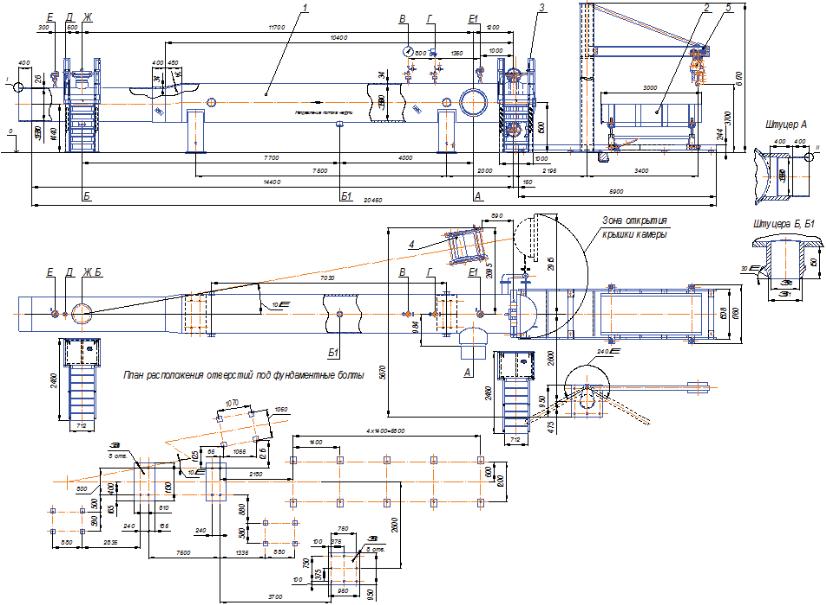

Рисунок 1.5 – Камера запуска средств очистки и диагностики нефтепроводов Ду 1000 мм в блочном исполнении с левым расположением патрубка подвода нефти КЗ-1000-8,0-С-Б-Л-УХЛ1(КЗ-1000-8,0-С-Б-Пр-УХЛ1 - правое исполнение, зеркальное отражение КЗ-1000-8,0-С-Б-Л-УХЛ1 относительно оси аппарата)
