ВВЕДЕНИЕ

В данном курсовом проекте рассматривается промежуточная нефтеперекачивающая станция задачей которой является перекачка нефти с проектным расходом 8 300 м³/ч на расстояние 84 км.

Промежуточная НПС – осуществляет операции по поддержанию напора, достаточного для дальнейшей транспортировки нефти и нефтепродуктов по магистральному нефтепроводу.

1 Разработка технологической схемы нпс

Принципиальная схема коммуникаций, в которой предусмотрено проведение всех необходимых производственных операций по перекачке, называется технологической. Технологическая схема представляет собой безмасштабную схему трубопроводных коммуникаций (с оборудованием), при помощи которых обеспечивается весь комплекс операций по поддержанию в трубе напора, достаточного для дальнейшей перекачки нефти или нефтепродуктов.

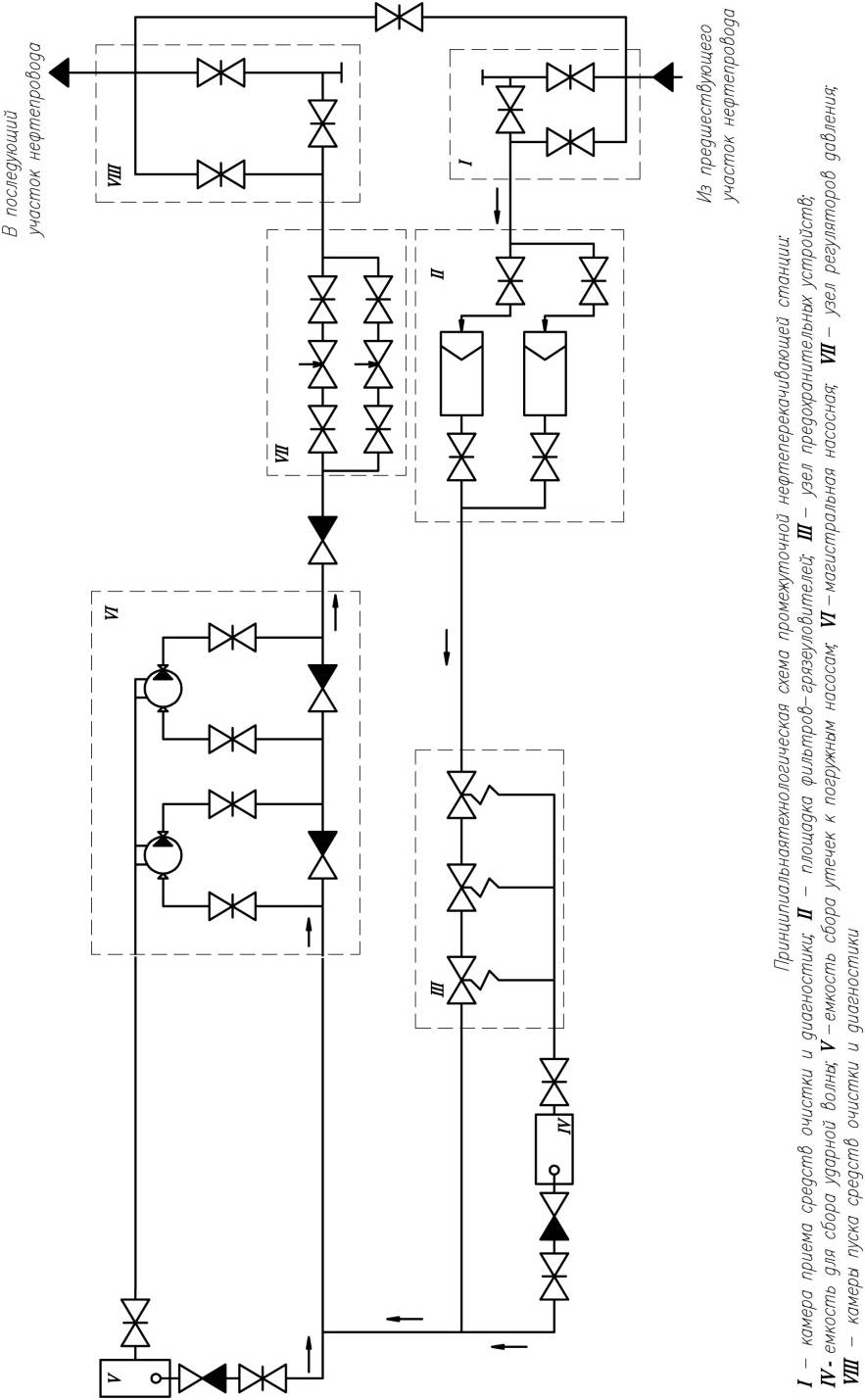

В технологическую схему промежуточной НПС входят (рисунок 1.1):

- магистральная насосная;

- камера приема средств очистки и диагностики;

- камеры пуска средств очистки и диагностики;

- узел предохранительных устройств;

- емкость для сбора ударной волны;

- емкость сбора утечек к погружным насосам;

- узел регуляторов давления;

- площадка с фильтрами-грязеуловителями.

Для составления технологической схемы НПС необходимо иметь данные по объему перекачки, а также о перспективах развития станции.

Главное требование при разработке технологических схем — их простота, возможность выполнения всех предусматриваемых проектом технологических операций при минимальном количестве монтируемой запорной и регулирующей арматуры и соединительных деталей, а также обеспечения минимальной протяженности технологических трубопроводов. Длина трубопроводов обусловливается допустимыми минимальными разрывами между соединяемыми объектами.

На принципиальных схемах изображают все гидравлические элементы или устройства, необходимые для осуществления технологических процессов и контроля за ними, а также все гидравлические связи между ними.

Соединение центробежных насосов на НПС предусмотрено как последовательное, так и параллельное. Обвязка насосов обеспечивает работу НПС при выходе в резерв любого из агрегатов. При параллельном подключении основных насосов предусматривается работа одновременно только двух насосов и двух резервных, а при последовательном подключении работают три насоса при одном резервном. Одно из основных условий при разработке схемы обвязки насосов — максимальное уменьшение коэффициента резерва основного оборудования. Предусмотрена установка подпорных насосов, обеспечивающих бескавитационную работу основных насосов. Подпорные насосы в зависимости от их характеристик могут быть соединены как_последовательно,_так_и_параллельно.

Обратный клапан КО, разделяющий всасывающий и напорный патрубки насоса, пропускает жидкость в одном направлении. При работающем насосе давление, действующее на заслонку обратного клапана справа, больше, чем давление, действующее слева (давление на входе в насос). Вследствие этого заслонка клапана закрывается, и перекачиваемая жидкость идет через насос. При неработающем насосе заслонка соответствующего клапана открывается под давлением потока жидкости и пропускает жидкость к следующему (работающему)_насосу.

Основное направление движения нефти по коммуникациям промежуточной НПС следующее: узел подключения станции к магистрали, камера фильтров, магистральная насосная, узел регулирования давления, узел подключения, магистраль.

Узел учета нефти или нефтепродуктов состоит из счетчиков, фильтров, запорной арматуры, контрольно-измерительных приборов, установки для поверки счетчиков — прувера или контрольного счетчика. Камера пуска и приема скребка и узел подключения к магистрали могут быть выполнены в различных вариантах. [1, 2]
