4. Разрез здания. Последовательность выполнения. Построение разреза по лестнице.

Разрез – это изображение здания, мысленно рассеченного вертикальной секущей плоскостью. Он должен проходить по оконным и дверным проемам, лестничной клетке, наружным входам. Направление взгляда выбирают справа налево или сверху вниз по ГОСТ.

Последовательность выполнения.

1. Определить место на разрез. Он должен выполняться сверху справа на листе. Обозначить место секущей плоскости на плане этажа.

2. Вычерчиваем координационные оси – расстояние между ними принимаем из плана этажа.

3. Вычерчиваем наружные и внутренние стены, соблюдая их толщину и привязку, принятую на плане этажа.

4. Вычерчиваем У.ч.п. (уровень чистого пола) 1 этажа (отметка 0,000), отметки У.ч.п. остальных этажей – высоту этажа принимаем из задания.

Вычерчиваем уровень потолка (низ плиты перекрытия) последнего – 5 этажа.

5. Вычерчиваем конструкцию пола толщиной 100 мм и плиту перекрытия толщиной 220 мм первого этажа.

6. Вычерчиваем конструкции пола толщиной 80мм и плит перекрытия толщиной 220 мм остальных этажей.

7. Вычерчиваем плиту перекрытия толщиной 220 мм пятого этажа, слой пароизоляции и утеплителя условно показываем тонкой линией над плитой перекрытия.

8. Вычерчиваем лестничную клетку, предварительно произведя ее расчет (см. ниже – рис 7).

9. Вычерчиваем оконные проемы в наружных стенах (стены по верхнему откосу выполнить с четвертью размером 120 х 75 мм) – рис. 5. Верх окна принять на расстоянии 305 мм от низа плиты перекрытия (рис. 6). Вычертить сечение перемычек в оконных и дверных проемах.

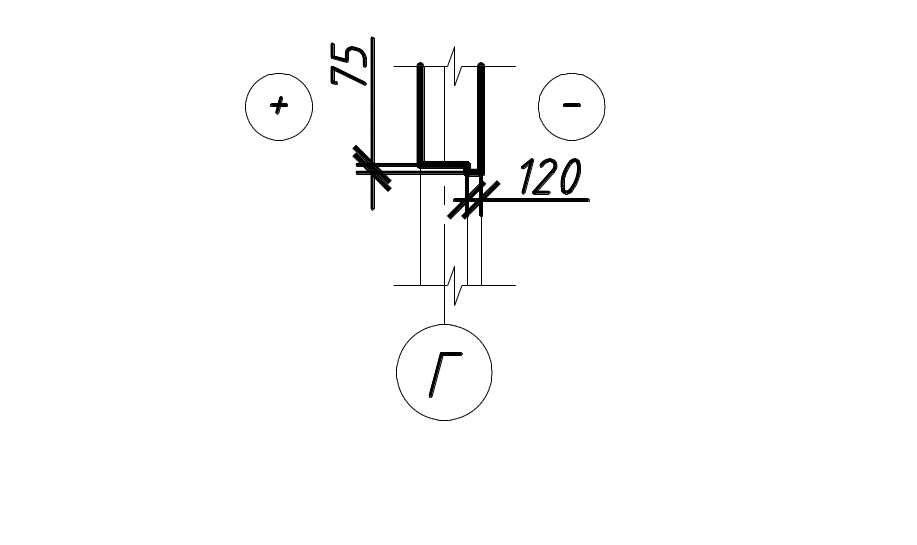

Рисунок 5.

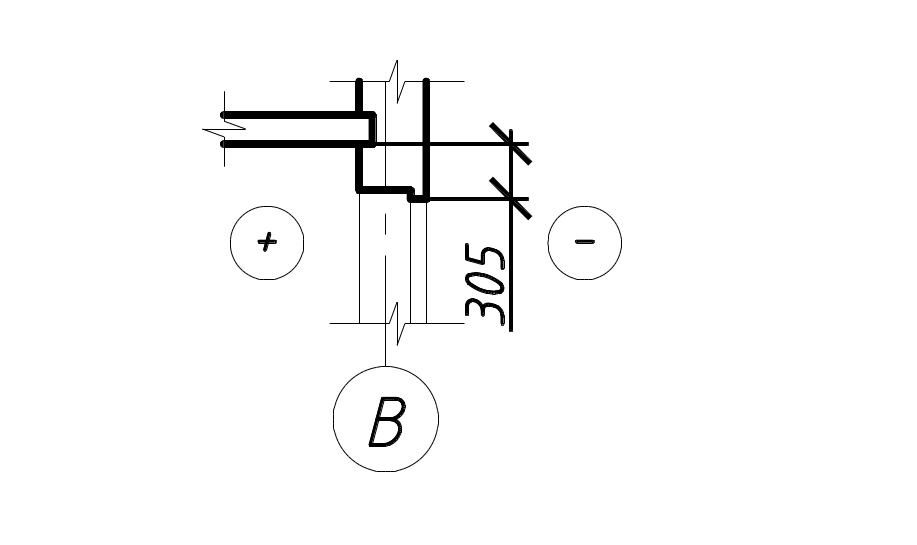

Рисунок 6.

10. Вычерчиваем элементы, попавшие в секущую плоскость и расположенные за ней – двери, перегородки, стены с дверными проемами и т. д.

-12-

11. Если в здании есть подвал, вычертить стены подвала и фундамент; если подвала в здании нет, конструкцию фундамента не вычерчивают, а пол на 1 этаже показывают сплошной толстой линией.

12. Вычерчиваем и указываем уровни земли на разрезе с 2-х сторон, рассчитав их на генплане.

13. Проставляем наружные размеры и высотные отметки.

1. Снаружи – слева и справа разреза проставляем размеры простенков и проемов, начиная от уровня земли.

2. После цепочек размеров снаружи проставляем высотные отметки: низа и верха оконных проемов, низа балконных плит, козырьков входов, отметки уровней земли с двух сторон (после расчета генплана), отметки карниза, конька, парапета кровли.

13. Проставляем наружные размеры снизу разреза:

    1. Первая размерная линия на расстоянии 10 мм минимум от подошвы фундамента обозначает размеры между смежными осями.

    2. Вторая размерная линия на расстоянии 8 мм от первой обозначает размер между крайними осями.

14. Проставляем высотные отметки внутри здания: отметки У.ч.п. всех этажей, отметки низа плит перекрытия (потолков); отметки этажных и междуэтажных лестничных площадок; отметку пола подвала; отметку глубины заложения фундамента и т.д.

15. Выполняем условные обозначения (штриховку) стен и перегородок аналогично плану этажа.

16. Указываем состав кровли на флажке. Если состав кровли не указывается на разрезе, его можно показать в узле кровли.

17. Вычерчиваем лестничную клетку на плане этажа.

Построение разреза по лестнице.

Вертикальная плоскость ступени называется подступенком и имеет высоту h = 150 мм, горизонтальная поверхность называется проступью и имеет размер b = 300 мм. Ширина лестничных площадок принимается не менее ширины лестничного марша и не менее 1200 мм.

1. Расчет лестничной клетки (см. рисунок 7).

   1. Высота лестничного марша

h = Hэт/2 = 3000/2 = 1500мм

2. Количество подступенков в марше:

n = h/150 = 1500/150 = 10 шт

-13-

3. Количество проступей в марше:

Так как проступь последней ступени каждого марша совпадает с уровнем лестничной площадки и включается в нее (фризовая ступень), то число проступей будет меньше числа подступенков на одну.

m = n – 1 = 9 шт

4. Длина заложения марша

D = m х 300 = 9 х 300 = 2700 мм

5. Длина лестничной клетки

L = 6000 – 190 – 200 = 5610 мм

где 6000 мм – размер между осями А и Б,

190 мм – привязка внутренней стены,

200 мм – привязка наружной стены.

6. Ширина лестничных площадок

C = (L – D – 2х230)/2 = 2450 мм,

где 230 мм – ширина фризовой ступени

7. Принимаем лестничные площадки шириной 1200 и 1250 мм.

8. Вычерчиваем пригласительный марш, площадку в тамбуре (на отметке -1, 050 м). Вычерчиваем наружный вход, тамбур, крыльцо входа со ступенями, рассчитав их количество на генплане.

Пример выполнения разреза здания представлен в приложении 3.

Рисунок 7

Рисунок 7
