МИНИСТЕРСТВО ОБЩЕГО И ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ

Кафедра инженерной

геодезии

РАБОТА С ПЛАНАМИ

И ГЕОДЕЗИЧЕСКИМИ ПРИБОРАМ

Методические указания

по выполнению лабораторных работ № 1, 2, 3

для студентов-заочников строительных специальностей

НОВОСИБИРСК 1998

Методические указания составлены ст. преподавателем С.А.Дроздецким; к.т.н. доцентом Ю.С.Обидиным; под общей редакцией д.т.н. профессора Г.Г.Асташенкова

Утверждены методической комиссией заочного факультета

12.03.98 г.

Рецензент: - Г.Е. Стрельников, к.т.н. доцент кафедры инженерной геодезии (НГАСУ)

Новосибирский государственный

архитектурно-строительный

университет, 1998

Лабораторная работа № 1

РАБОТА С ТОПОГРАФИЧЕСКИМ ПЛАНОМ

1. Масштабы: численный, линейный и поперечный

Масштабом называется отношение длины линии на плане к длине горизонтального приложения этой линии на местности. Численный масштаб выражается дробью с числителем единица, например: 1:500, 1:1000, 1:2000, 1:5000. В перечисленных масштабах 1 см на плане соответствует на местности 5м,10м, 20м и 50 м. Чем меньше знаменатель масштаба, тем крупнее масштаб. Например, масштаб 1:500 крупнее масштаба 1:1000.

Зная масштаб, по длине линии на плане можно определить соответствующую длину линии на местности и наоборот. Например, линия на плане масштаба 1:2000 равна 4,2 см, соответствующая ей линия на местности будет 4,2 см • 2000 = 8200 см = 82 м.

Линия местности равна 108 м, на плане масштаба 1:2000 эта линия будет 108 м : 2000 = 0,054 м = 5,4 см.

При работе с планом удобнее пользоваться графическими масштабами, к которым относятся линейный и поперечный масштабы.

Для построения линейного масштаба (рис.1) на прямой откладывают несколько раз отрезок, например, равный 2 см, который называется основанием масштаба. Первое слева основание делят на 10 частей. По заданному численному масштабу рассчитывают длины линий на местности, соответствующие одному, двум и т.д. основаниям. Например, на рисунке 1 изображен линейный масштаб, соответствующий численному масштабу 1:2000.

Рис.1

Отрезок, взятый с плана масштаба 1:2000 (рис.1), на местности будет равен 94 м.

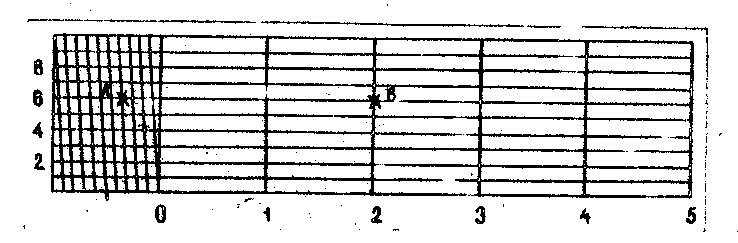

Для получения длин линий с большей точностью пользуются поперечным масштабом (рис.2).

За основание нормального поперечного масштаба берут отрезок, равный 2 см. Крайнее левое основание делят на десять частей (наименьшее деление основания) равных 2 мм. Наклонной линией наименьшее деление основания делится также на десять частей (наименьшее деление масштаба) равных 1/100 основания = 0,2 мм.

Для численного масштаба 1:2000 основание поперечного масштаба будет соответствовать 40 м, 1/10 основания -4м, наименьшее деление масштаба – 0,4 м.

Рис.2

Отрезок АВ, взятый с плана масштаба 1:2000 (рис.2) на местности будет равен 94,4 м (40 м*2 + 4 м*3 + 0, 4 м*6).

Точностью масштаба называется горизонтальный отрезок на местности, который соответствует в данном масштабе 0,1 мм на плане. Таким образом, с помощью поперечного масштаба длину линии на плане масштаба 1:2000 можно определить с точностью 0,1мм * 2000 = 0,2 м, а в масштабе 1:500, с точностью 0,1 мм * 500 = 50 мм = 0,05 м.

Пример: пользуясь поперечным масштабом, построить на бумаге линию длиной 58,29 м в масштабах 1:500 и 1:2000. Точность данных масштабов равна соответственно 0,05 и 0,2 м. Округляют данную линию с точностью масштаба, и взяв измерителем по поперечному масштабу отрезки длиной 58,30 м в масштабе 1:500 и 58,2 м в масштабе 1:200, откладывают их на бумаге. Концы линий закрепляют наколами, которые обводят кружком диаметром 1,5-2 мм. Линии проводят до кружков (рис.3).

Рис 3

2. Изучение условных знаков и чтения топографических планов

Для чтения географических планов необходимо изучить условные знаки, принятые для данного масштаба и обязательные для всех ведомств и учреждений. Условные знаки издаются в виде отдельных таблиц.

Условные знаки делятся на контурные или масштабные и внемасштабные.

Контурными (масштабными) называются условные знаки, которыми местные предметы изображаются в масштабе данного плана. Например, пашни, леса, озера и т.п.

Предметы, которые вследствие своей малости не могут быть изображены в масштабе плана (колодцы, родники, мосты, ширина рек и дорог и. д.) изображаются немасштабными условными знаками, размеры которых на плане не соответствуют их истинным размерам.
