6.. Тормозная система вагона.

Тормозная система любого вагона состоит из пневматической и механической частей. К пневматической части тормозной системы грузового вагона относятся: воздухораспределитель, тормозной цилиндр, запасной резервуар и автоматический регулятор давления в тормозном цилиндре (авторежим). К механической части относятся: тормозной цилиндр, тормозная рычажная передача (горизонтальные рычаги, затяжка горизонтальных рычагов, тяги), автоматический регулятор тормозной рычажной передачи и ручной стояночный тормоз.

Рис. Пневматическая часть тормоза грузового вагона.

На рисунке цифрами обозначено: 1 – соединительные рукава, 2 – тройник-кронштейн тормозной магистрали, 3 – концевые краны, 4 – запасной резервуар, 5 – разобщительный кран, 6,7,8 – воздухораспределитель (двухкамерный резервуар 7 с главной 8 и магистральной 6 частями), 9 – авторежим, 10 – тормозной цилиндр.

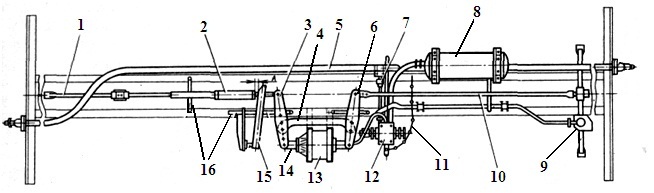

Рис. Тормозная система вагона.

На рисунке показана тормозная система вагона, расположение тормозного оборудования на раме, и цифрами обозначено: 1 – головная тяга, 2 – автоматический регулятор тормозной рычажной передачи, 3 – головной горизонтальный рычаг, 4 – затяжка горизонтальных рычагов, 5 – тормозная магистраль, 6 – тыловой горизонтальный рычаг, 7 – кронштейн-тройник, 8 – запасной резервуар, 9 – площадка под авторежим, 10 – тыловая тяга, 11 – поводок отпускного клапана, 12 – воздухораспределитель, 13 – тормозной цилиндр, 14 – шток тормозного цилиндра, 15 – привод автоматического регулятора ТРП, 16 – предохранительные скобы.

Принцип действия тормозной системы: при разрядке тормозной магистрали воздухораспределитель срабатывает на торможение, соединяя при этом запасной резервуар с тормозным цилиндром. Под действием давления сжатого воздуха шток тормозного цилиндра выходит, поворачивая при этом относительно мертвой точки головной горизонтальный рычаг. Затяжка горизонтальных рычагов перемещается в ту же сторону, что и шток, и тянет на себя тыловой горизонтальный рычаг. Автоматический регулятор тормозной рычажной передачи наезжает на привод, тормозная рычажная передача сокращается. Тяги тянут к центру вагона вертикальные рычаги тормозной рычажной передачи тележек и прижимают тормозные колодки, закрепленные в башмаках триангелей, к поверхности катания колес.

При повышении давления в тормозной магистрали воздухораспределитель срабатывает на отпуск, соединяет запасной резервуар с тормозной магистралью, а тормозной цилиндр – с атмосферой. Под действием возвратной пружины поршень со штоком перемещается к крышке тормозного цилиндра, горизонтальные рычаги передвигают тяги в сторону тележек, тормозные колодки отходят от поверхности катания колес.

Для закрепления вагонов на станциях или крутых спусках применяется ручной стояночный тормоз .

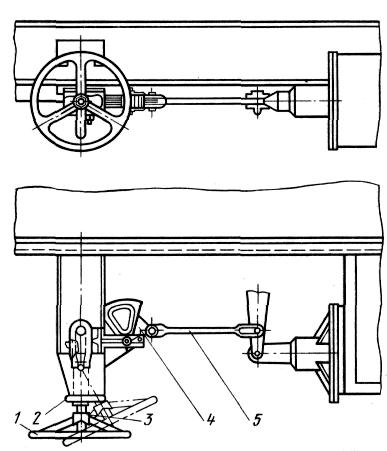

Рис. Схема ручного стояночного тормоза.

Ручной стояночный тормоз состоит из привода 2 со штурвалом 1, червячной передачи, механизма с эксцентриком 4 и тяги 5. Чтобы привести тормоз в рабочее положение, штурвал с приводом отклоняют в сторону от первоначального положения), чтобы он располагался перпендикулярно к продольной оси вагона. Тогда червячная передача входит в зацепление с поворотным механизмом, который, поворачиваясь, тянет за собой тягу. Тяга вторым своим концом крепится при помощи валика к головному горизонтальному рычагу. При перемещении ее в сторону привода ручного стояночного тормоза головной горизонтальный рычаг поворачивается относительно мертвой точки и выводит шток поршня из тормозного цилиндра, тем самым приводя тормозную рычажную передачу в положение торможения. Второй конец тяги ручного стояночного тормоза, соединенный с головным горизонтальным рычагом, выполнен в форме проушины, то есть имеет эллиптическое отверстие, длина которого обеспечивает свободное перемещение крепительного валика при выходе штока тормозного цилиндра во время работы тормозной системы.
