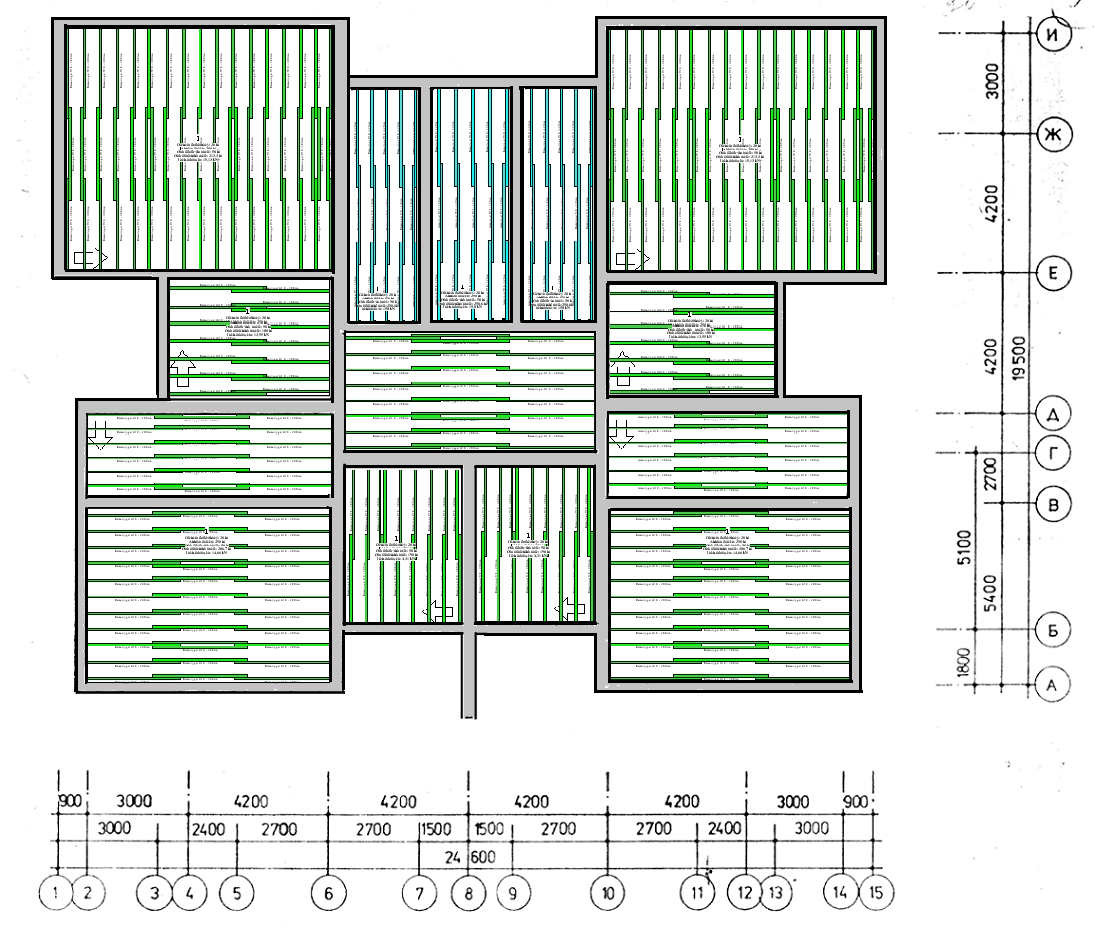

Розташування повздовжніх балок опалубки перрекриття

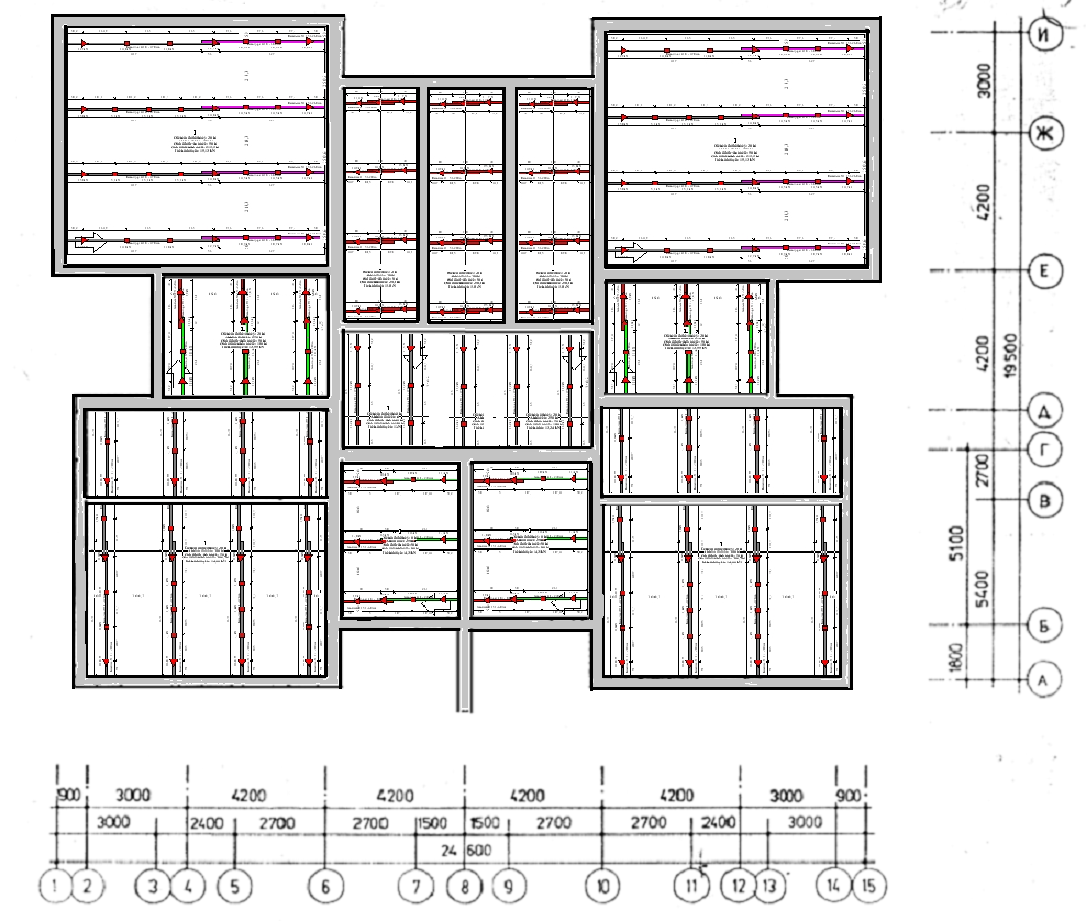

Розташування поперечних балок опалубки перрекриття
4.2 Обґрунтування та вибір монтажного крану для зведення наземної частини будинку
При зведенні 14-поверхового житлового будинку використовується баштовий кран з поворотною платформою. При виборі баштового крану потрібно враховувати його об’ємно-планувальні рішення, параметри і робоче положення монтажних елементів, метод технологічного монтажу, тощо.
Монтажний кран обирається за трьома монтажними характеристиками: монтажні маса, висота та виліт стріли. Бетонна суміш при зведенні наземних поверхів подається за допомогою бадді або бункеру, тому для цього елементу будемо визначати всі монтажні характеристики
Визначення монтажної маси
Qопал 1,5т
=0,09т
=1,5+0,09=1,59т
Визначення монтажної висоти
де - рівень верхнього монтажного горизонту;
- запас по висоті(1м);
- висота елемента (высота групи щитів в проектному положенні);
- довжина стропу(4,2м);
=
де N - кількість поверхів=14
hnoв – висота поверху=3м
hnід – висота технічного поверху=2,9
hп - висота фундаментної плити=0,6м
hк – глибина котловану=1,8м
=3*14+2,5+2,9+0,6-1,8=46,2м
Нм = 46,2+1+3,3+4,2=54,7м
3. Монтажний виліт стріли визначаємо за умови, що кран розташований уздовж довшої осі будинку:
де
-
відстань
від осі оберту крана до будинку, м
-
ширина наземної частини будинку з
урахуванням виступаючих елементів(28,380м);
де
-
радіус
виступаючої частини платформи(4,75 м);
0,7…1-зазор між поворотною платформою і краном;
Монтажний виліт стріли:
Lстр = 5,75+28,380=34,13м
Знаючи всі монтажні характеристики, для зведення наземної частини будинку будемо використовувати баштовий кран POTAIN MD-175.

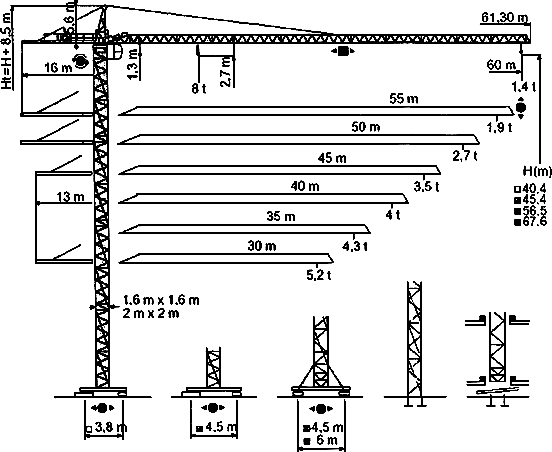

Характеристики крана potain md-175 та його зовнішній вигляд і габаритні розміри
4.3.Технологія виконання робіт під час улаштування стін, і перекриття типового поверху.
При використанні розбірно-переставної опалубки стіни бетонують ділянками висотою не більше 3м.
Опалубку стін установлюють в два етапи. Спочатку монтують арматурний каркас, потім опалубку з одного боку на всю висоту поверху і на останньому етапі – опалубку з іншого боку. При прийомі опалубки контролюють геометричні розміри, спів падіння осей, вертикальність і горизонтальність опалубних щитів, закладні деталі, щільність стиків і швів. Для сприйняття тиску бетонної суміші при установці опалубки використовують спеціальні інвентарні стяжки, а іноді і додаткові вкладиші. Щити опалубки для стін і перекриття використовують на розмір площі, що бетонується, ця площа не повинна перевищувати 70м².
Як прорізоутворювачі в складі опалубки несучих стін та ліфтової шахти можна використовувати швелер типу [200. Встановлені в проектне положення прорізоутворювачі фіксують розпірками в повздовжньому і поперечному напрямку для надання їм жорсткості та попередженню від викривлення форми при укладанні бетонної суміші.
Бетонну суміш подають безпосередньо в опалубку за допомогою бетононасосу. Бетон укладають горизонтальними шарами товщиною 0,3 – 0,4 м з обов’язковим ущільненням суміші.
Подавати бетонну суміш в одну точку не бажано, тому що при цьому утворюються пухкі шари, які знижують якість поверхні і однорідність бетону. У процесі бетонування стежать за положенням арматури і попереджають її суміщення від проектного положення. Поновлюють бетонування на наступній за висотою ділянці після влаштування робочого шва і набирання міцності бетоном не менше 0,15 МПа.
Монолітне перекриття влаштовують після зведення стін і набирання ними необхідної початкової міцності.
Між спеціалізованими процесами укладання бетонної суміші і демонтажем опалубки організовують технологічну перерву, під час якої здійснюють догляд за бетоном. За цей період бетон повинен досягти розпалубкової міцності. Для демонтажу бокових елементів опалубки, які не несуть навантаження від маси конструкцій, необхідна міцність складає 1,5 МПа.
З метою зменшення кількості щитів опалубки для зведення плит перекриття для зведення плит перекриття під час демонтажу опалубки заміняють підтримуючі стояки на опорні, які через дерев’яні прокладки підтримують забетоновану конструкцію.
Переспирання стояків виконують в наступній послідовності:
після набору бетоном міцності не нижче 35% від проектної (при н.у. через 48 годин) під щит установлюють додаткові металеві стояки;
суміжні основні стояки демонтують разом із щитом опалубки;
після демонтажу щитів телескопічні стояки установлюють на попереднє мічце з обпиранням безпосередньо в плиту перекриття через дерев’яні прокладки. Крок між стояками повинен бути не більше ніж 1500 мм.
При зведенні над цим перекриттям чотирьох вище розташованих поверхів дозволяється збільшити крок між стояками 3000 мм. Кінцевий демонтаж стояків дозволяється виконувати при досягненні бетоном необхідної розпалубочної міцності
