Специфікація монолітних залізобетонних елементів типового поверху
Назва елемента |
Розміри (без урахування прорізів), м |
Об’єм елемента, м3 |
Розміри порізу, мм |
Об’єм прорізу, м3 |
Кількість прорізів на поверх |
Обсяг прорізів на поверх, м3 |
Об’єм бетону з урахуванням прорізів, м3 |
||||||||
Довжина |
Ширина |
Висота |
Довжина |
Ширина |
Висота |
||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
||||
Зовнішні несучі стіни |
113,85 |
0,2 |
2,8 |
63,756 |
1,4 2 |
0,2 0,2 |
1,6 2,2 |
0,448 0,88 |
14 4 |
6,272 3,52 |
53,964 |
||||
Внутрішні несучі стіни (колони) |
116,35 |
0,2 |
2,8 |
65,156 |
0,8 |
0,2 |
2 |
0,32 |
18 |
5,76 |
59,396 |
||||
Разом |
∑113,36 |

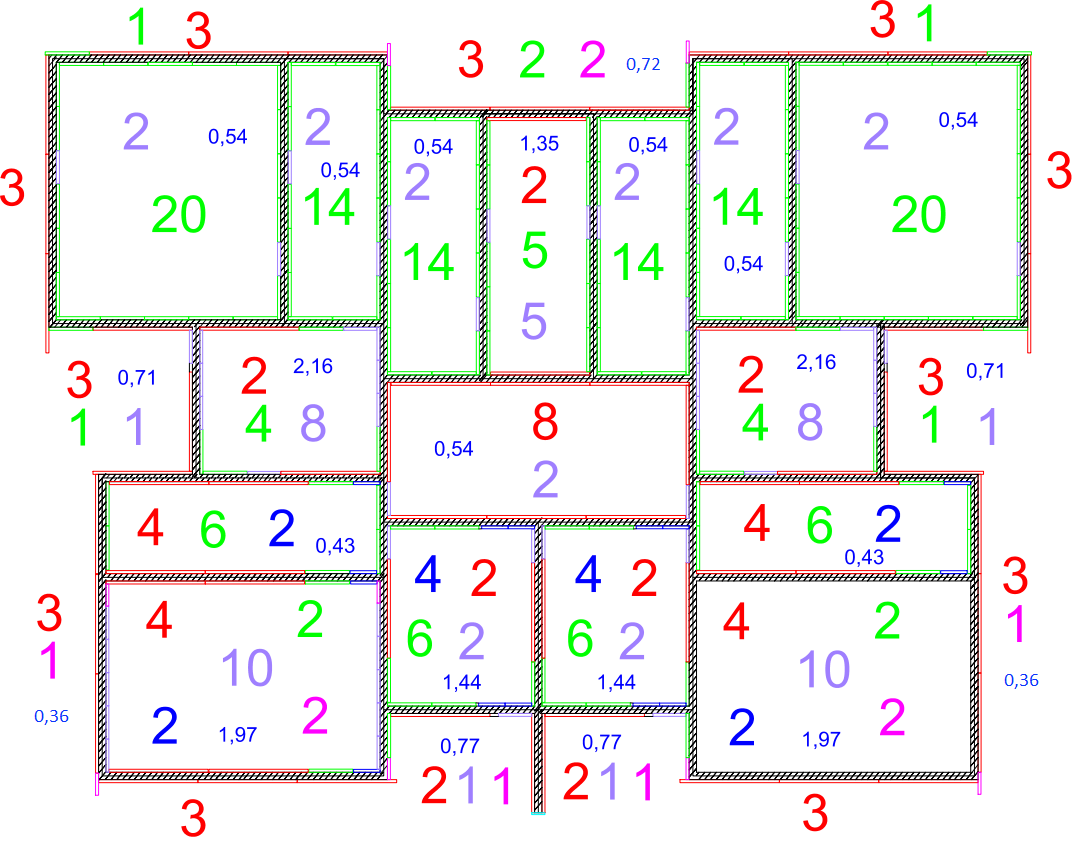

План розташування опалубки стін типового поверху
Легенда:
(зовн.)- щити (TR 270 240) + (TR270 72) - добірні елементи
(внутр.) - щити (TR 270 240) + (TR270 40)
(внутр.)-щити (TR120 120) + (TR120 120) + (TR120 40)
(зовн.)-щити (TR120 120) + (TR120 120) + (TR120 72)
-щит TR72 270 - щит TR60 270 - щит TR90 270
Специфікація опалубних елементів
Найменування |
Марка |
К-ть |
Розміри, мм |
Площа, |
Маса, кг |
|||
Довж. |
Шир. |
Одн. |
Загал. |
Одн. |
Загал. |
|||
Щит модульний |
TR270 240 |
|
2700 |
2400 |
6,48 |
|
328 |
|
TR90 270 |
|
900 |
2700 |
2,43 |
|
112 |
|
|
TR72 270 |
|
720 |
2700 |
1,944 |
|
95,3 |
|
|
TR270 40 |
|
2700 |
400 |
1,08 |
|
54 |
|
|
TR270 60 |
|
2700 |
600 |
1,62 |
|
79,8 |
|
|
TR120 120 |
|
1200 |
1200 |
1,44 |
|
67,4 |
|
|
TR72 120 |
|
720 |
1200 |
0,864 |
|
55,2 |
|
|
TR120 40 |
|
1200 |
400 |
0,48 |
|
25 |
|
|
TR120 60 |
|
1200 |
600 |
0,72 |
|
39,1 |
|
|
Щит добірний |
_ |
_ |
_ |
_ |
_
|
20,09 |
_ |
1004,5 |
