Вибір монтажного крану для влаштування фундаменту та конструкцій підземного поверху

Для подачі арматурних каркасів, опалубки і бетонної суміші будемо використовувати самохідний кран.

Підбираємо кран, виходячи з того, що найважчим елементом, який подає кран буде баддя з бетоном.

1. Визначення монтажної маси

Монтажна маса обчислюється а формулою:

де - вага опалубки до 1800 кг

беремо вагу опалубки, адже, її сума більше ніж вага каркасу.

- вага стропуючого елементу

Для стропування використовуємо строп чотиривітковий: вантажопідйомність 3 т, маса 0,09 т, висота стропування 4,2 м.

=1,8+0,09=1,89 т

2. Визначення монтажної висоти: монтажна висота обчислюється за формулою:

, де

- перевищення опор елемента, який монтується, над рівнем стоянки крана, м;

- запас по висоті

- висота елемента (довжина бадді)

- довжина стропу

h_О = H_{підз. пов} + h_Р(h_П) – h_К , де

H_{підз. пов} – висота підземного поверху, м;

h_П – висота фундаменту (суцільної плити), м;

h_К – глибина котловану, м.

h_О=2,9+ 0,6 – 1,8=1,7м, тоді:

Н_м=1,7+0,5+1+4,2=7,4м;

3. Монтажний виліт стріли

- ширина фундаменту – 20,5м;

- технологічний зазор для виконання робіт із зведення підземної частини будинку – 0,7м;

- глибина котловану – 1,8 м;

1 – безпечна відстань між призмою обвалення і ходовою частиною монтажного крану, м;

- ширина ходової частини монтажного крану –4,3 м;

=20,5/2 +0,7+1,8+1+ =16,05.

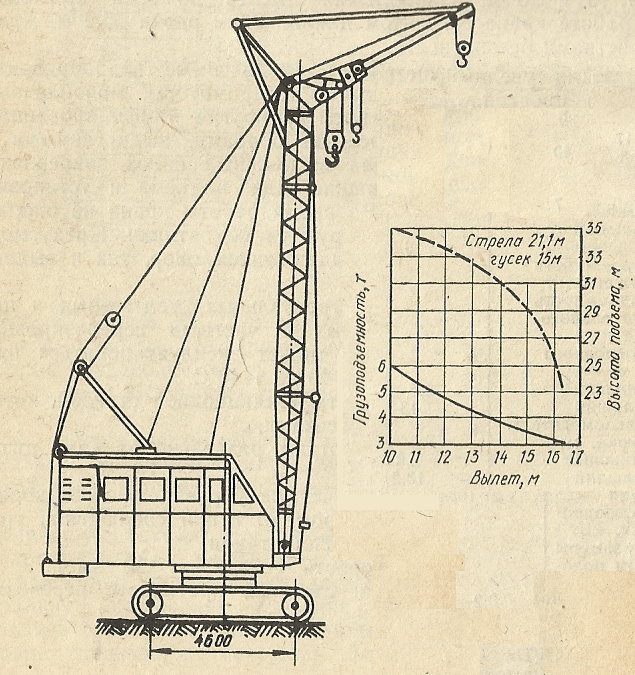

Знаючи всі монтажні характеристики, для бетонування фундаментної плити обираємо кран МКГ-25БР, стріла 21,1 м, гусьок 15 м для роботи з декількох стоянок.

4. Проектування технології виконання бетонних робіт під час зведення конструкцій типового поверху.

Залежно від конструктивних рішень будинку визначають технологію його зведення. При проектуванні комплексного процесу доцільно використовувати потоковий метод виконання робіт, що ґрунтується на рівномірній безперервній роботі всіх ланок процесу і супроводжується рівномірною участю робочої сили і використанням будівельних матеріалів.

Для організації потокового виконання робіт поверх у плані умовно розбивається на захватки з додержанням наступних вимог:

- захватки повинні бути приблизно рівними за трудомісткістю,із забезпеченням безперервного укладання бетону;

- найменший розмір захватки повинен забезпечувати продуктивну роботу оптимального складу бригади і комплекту машин протягом зміни;

- межі захваток призначають у місцях з найменшими значеннями перерізуючої сили і моменту, з організацією робочих швів.

4.1.Підрахунок обсягів бетонних робіт під час улаштування стін, колон і перекриття типового поверху.

Проектуємо зведення стін 14-ти поверхового житлового будинку в крупно- щитовій опалубці. Товщина внутрішніх стін – 200 мм, висота поверху – 3000 мм.

Обсяг робіт на зведення стін типового поверху.

Площа опалубки стін визначається за формулою:

S_оп = 2L ∙ H_пов

L – розгорнута довжина стін; L = 230,2 м;

H_пов – висота поверху; H_пов=2,8 м;

S_оп = 2 ∙230,2 ∙2,8 = 1289,12м²

Витрати арматури:

A = a_cт ∙ S_ст

a_cт - витрати арматури на 1м² стіни;

a_cт=2,1 кг/ м²

S_ст – площа стіни без урахування отворів.

S_ст =230,2 ∙2,8 = 644,56 м²

A = 644,56 ∙ 2,1 = 1353,576 кг

Об’єм бетону типового поверху визначається за формулою:

V_б = S_ст.вн∙h_ст.вн.

S_ст.вн – площа внутрішніх несучих стін;

h_ст.вн. – товщина внутрішніх несучих стін.

V_б = 644,56 ∙ 0,2= 128,912 м³

Обсяг робіт для зведення перекриття типового поверху:

Визначається площа опалубки перекриття:

S_оп = S_пр

де S_пр - площа перекриття;

S_пр = 443,36 м² - без урахуванням отворів

S_оп = 443,36 м²

Витрати арматури:

A = a_cт ∙ S_ст

a_cт - витрати арматури на 1м³ перекриття; a_cт=3,1 кг/ м²

S_ст – площа без урахування отворів.

A = 3,1 ∙ 443,36 = 1374,416 кг

Об’єм бетону:

V_б = 443,36 ∙ 0,2 = 88,672 м³
