Специфікація монолітних залізобетонних елементів підземного поверху
Назва елемента |
Розміри (без урахування прорізів), м |
Об’єм елемента, м3 |
Розміри порізу, мм |
Об’єм прорізу, м3 |
Кількість прорізів на поверх |
Обсяг прорізів на поверх, м3 |
Об’єм бетону з урахуванням прорізів, м3 |
||||||||
Довжина |
Ширина |
Висота |
Довжина |
Ширина |
Висота |
||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
||||
Зовнішні несучі стіни |
113,85 |
0,5 |
2,7 |
153,7 |
0,5 |
0,5 |
0,5 |
0,125 |
4 |
0,5 |
153,2 |
||||
Внутрішні несучі стіни |
116,35 |
0,5 |
2,7 |
157,07 |
0,8 |
0,5 |
2 |
0,8 |
18 |
14,4 |
142,67 |
||||
Разом |
∑295,87 |
||||||||||||||
Конструкція опалубки забезпечує точність виготовлення монолітних стін у відповідності до вимог СНіП III-15-76. «Бетонні та залізобетонні конструкції монолітні. Правила виробництва і приймання робіт»

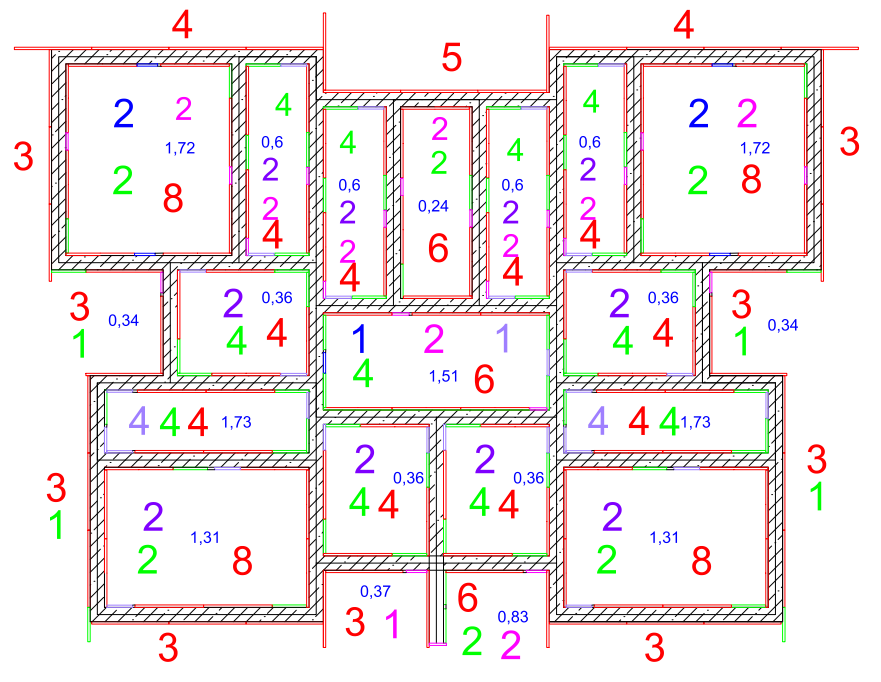

План опалубки стін підземного поверху
Легенда:
(зовн.)- щити (TR 270 240) + (TR270 60) - добірні елементи
(внутр.) - щити (TR 270 240)
(вн.)-щити (TR120 120) + (TR120 90) + (TR120 60)
(зовн.)-щити (TR120 120) + (TR120 120) +(TR120 60)
-щит TR72
270
- щит TR60
270
- щит TR90
270
Специфікація опалубних елементів
Найменування |
Марка |
К-ть |
Розміри, мм |
Площа, |
Маса, кг |
|||
Довж. |
Шир. |
Одн. |
Загал. |
Одн. |
Загал. |
|||
Щит модульний |
TR270 240 |
|
2700 |
2400 |
6,48 |
|
328 |
|
TR90 270 |
|
900 |
2700 |
2,43 |
|
112 |
|
|
TR72 270 |
|
720 |
2700 |
1,944 |
|
95,3 |
|
|
TR60 270 |
|
600 |
2700 |
1,62 |
|
79,8 |
|
|
TR120 120 |
|
1200 |
1200 |
1,44 |
|
67,4 |
|
|
TR120 72 |
|
1200 |
720 |
0,864 |
|
55,2 |
|
|
TR120 60 |
|
1200 |
600 |
0,72 |
|
39,1 |
|
|
Щит добірний |
_ |
_ |
_ |
_ |
_
|
16,99 |
_ |
849,5 |

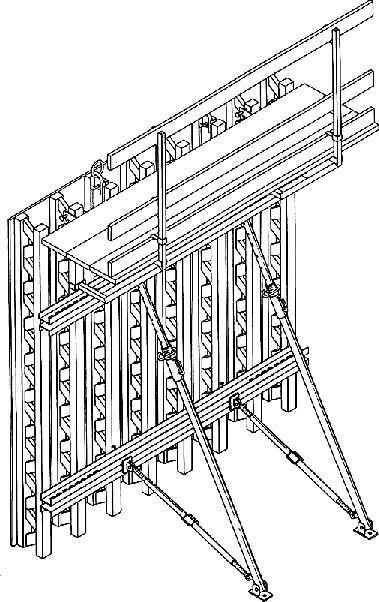

Схема помосту

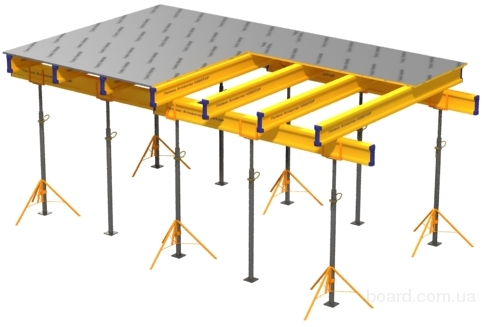

Умовна схема перекриття
