2.2Обгрунтування вибору комплекту машин під час розробки котловану

Технологічна схема улаштування котловану передбачає розробку ґрунту екскаватором. У комплект машин для розробки котловану входять одноківшеві екскаватори , автосамоскиди, бульдозери, машини і механізми для ущільнення ґрунту під час зворотної засипки пазух котловану.

Залежно від загального обсягу робіт обираємо необхідну місткість ковша. При даному об’ємі робіт (V_заг. = 1460,92 м³) рекомендована місткість ковша становить 0,5 м та доцільною місткістю 0,5 м³. Обираємо екскаватор ЕТ-14 з навантаженням у автосамоскиди.

Враховуючи об’єм котловану і відстань відвалу 10 км для транспортування ґрунту обираємо самоскид КАМАЗ 43255-011, що має вантажопідйомність 10 т та ємність кузову 6,3 .

Необхідну кількість автосамоскидів, які забезпечують безперервну роботу екскаватора при розробці котловану визначають за формулою:

де, - тривалість установки автосамоскида під навантаження, хв.;

- тривалість навантаження автосамоскида, хв.;

- тривалість установки автосамоскида під розвантаження, хв.;

- тривалість пробігу автосамоскида від місця завантаження до місця розвантаження, хв.;

- тривалість технологічних перерв, які виникають на протязі рейсу, хв.;

- тривалість розвантаження, хв.

Якщо відстань транспортування ґрунту перевищує 4км, то

де L – відстань транспортування ґрунту, м;

- середня швидкість руху автосамоскиду, м/хв;

15 Автосамоскидів

Для забезпечення безперервної роботи екскаваторів потрібно 15 автосамоскидів.

2.3 Технологія виконання земляних робіт

Розробку ґрунту виконувати екскаватором обладнаним прямою лопатою ЕТ-14 з навантаженням у автосамоскиди. Доробку ґрунту виконувати бульдозером ДЗ-42. У недоступних місцях доробку виконувати вручну.

Довжину робочого переміщення екскаватора приймаємо рівною м

Найбільша ширина, м, лобової проходки екскаватора, що переміщується по прямій, не перевищує:

м

Найбільша ширина бокової проходки , м:

м

Визначаємо кількість бокових проходок:

=1 проходка

Визначаємо уточнений розмір бокової проходки:

При знайденій величині і розроблений план розробки котловану при лобовій і бокових проходках екскаватора.

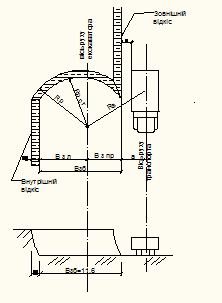

Схема лобового забою екскаватора:

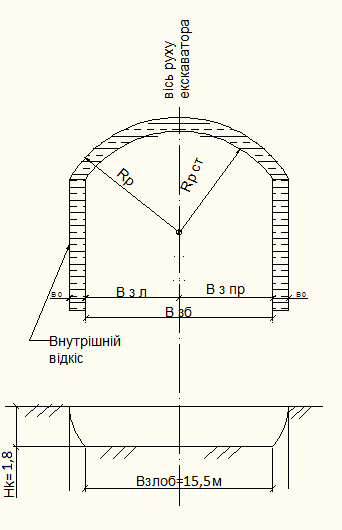

Схема бокового забою екскаватора:

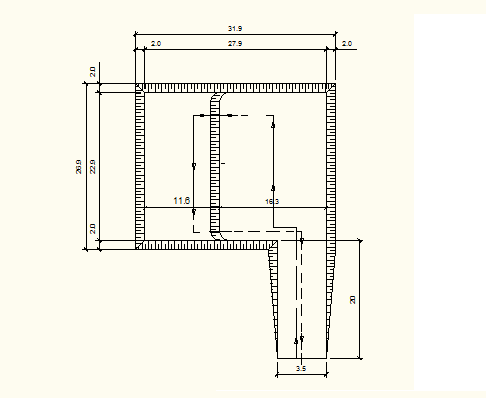

Схема розробки котловану при лобовій і бокових проходках екскаватора:

2.5 Зворотна засипка ґрунтом пазух котловану

Розрахуємо об’єми зворотної засипки:

де, - повний об’єм котловану

- об’єм заглибленої частини будівлі

- коефіцієнт залишкового розпушування ґрунту, що дорівнює 1,04

3 Проектування технологічних процесів улаштування фундаменту і конструкцій підземного поверху.

3.1.Підрахунок обсягів робіт.

3.1.1 Обґрунтування технологічних рішень і облік обсягів робіт

Площа опалубки, яка торкається бетону визначається за формулою:

де - довжина розгорнутого ростверку, м;

- висота ростверку, м.

Sоп = 460,40,6=276,24

Для того, щоб обчислити загальний обсяг (вагу) арматури, необхідно визначити обсяг бетону,який необхідно укласти в ростверк. Обсяг бетону визначаться за формулою:

V_б =1,10,6230,2=151,93

Знаючи витрати арматури на 1м³ = 40 кг/м³ , знайдемо загальну масу арматури:

A=V_б a

A=151,9340=6077,2 кг.

Для подачі арматурних каркасів, опалубки і бетонної суміші будемо використовувати самохідний кран на гусеничному ходу.

Специфікація опалубних елементів

Найменування	Марка	К-ть	Розміри, мм		Площа,			Маса, кг
			Довж.	Шир.	Одн.	Загал.	Одн.		Загал.
Щит модульний	TR270 72	65	2700	720	1,944	126,36	95,3		6194,5
	TR120 72	169	1200	720	0,864	146,02	55,2		9328,8
Щит добірний	_	_	_	_	_	12,41	_		620,5

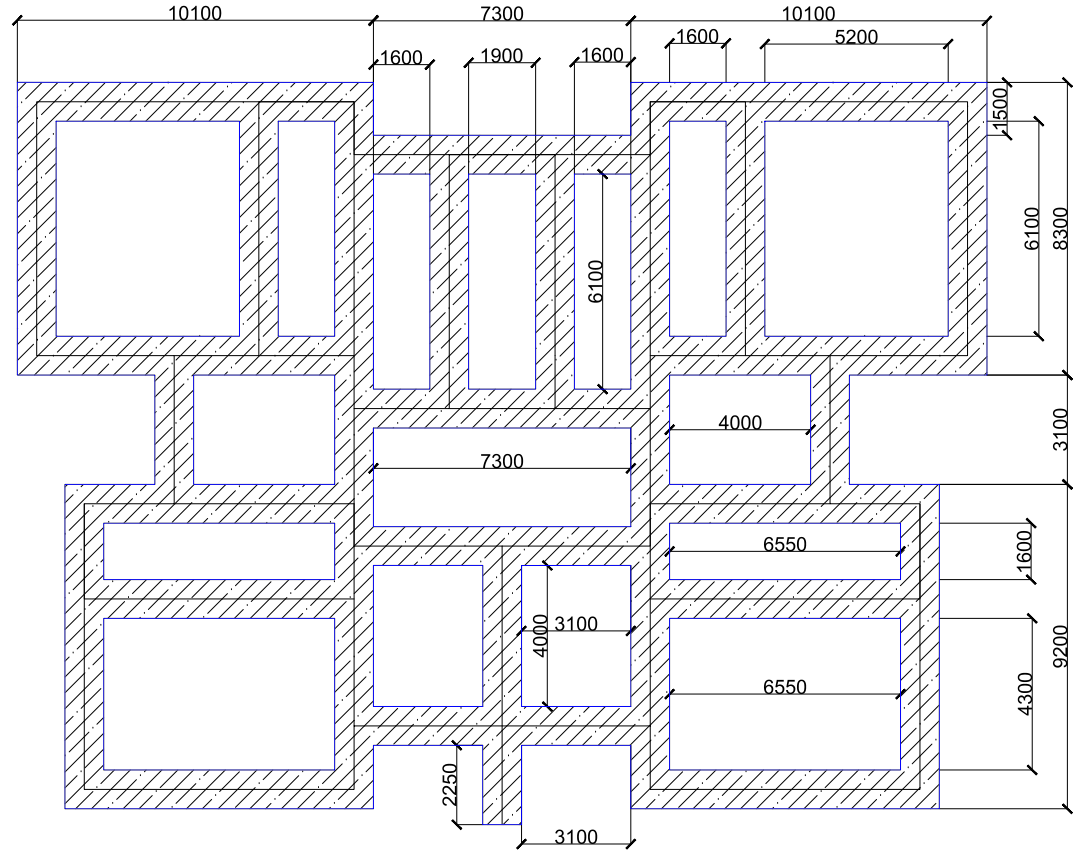

План ростверку

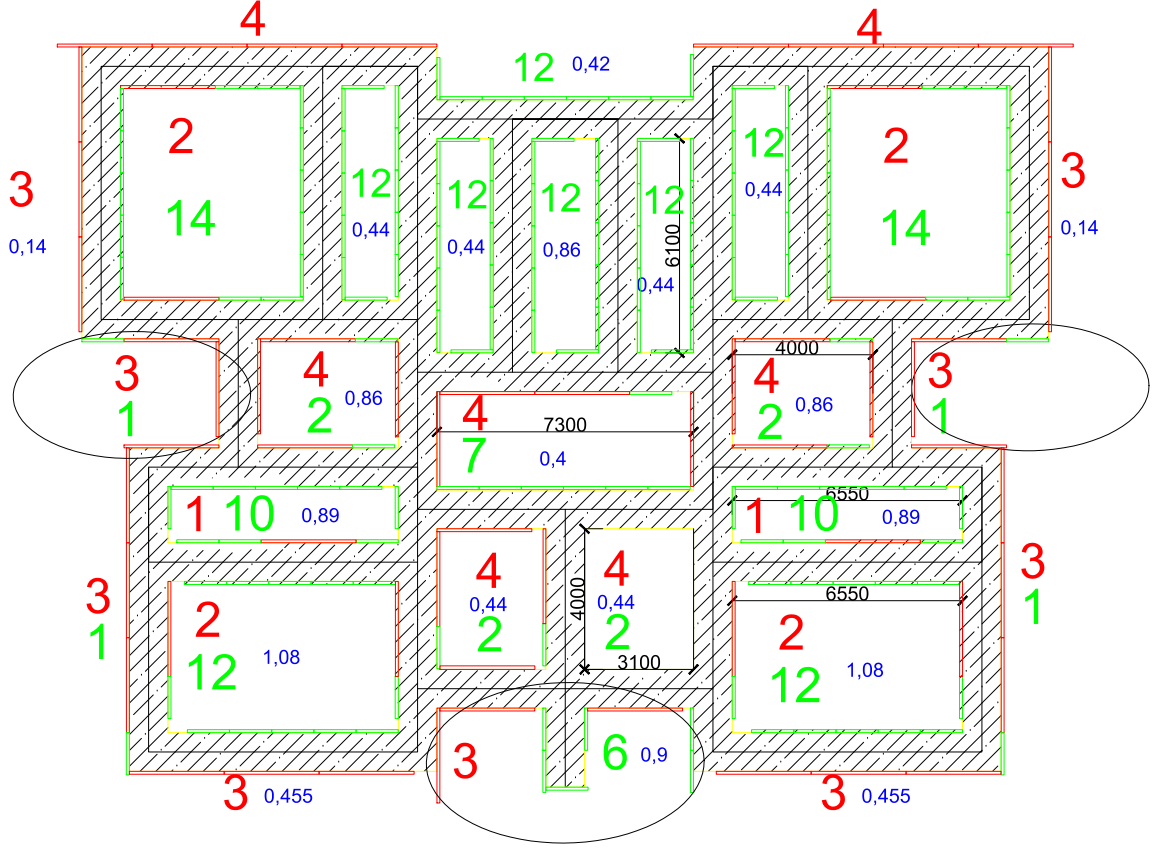

План опалубки ростверку

Легенда:

- щит TR 270 72

-щит TR120 72

- добірні елементи
