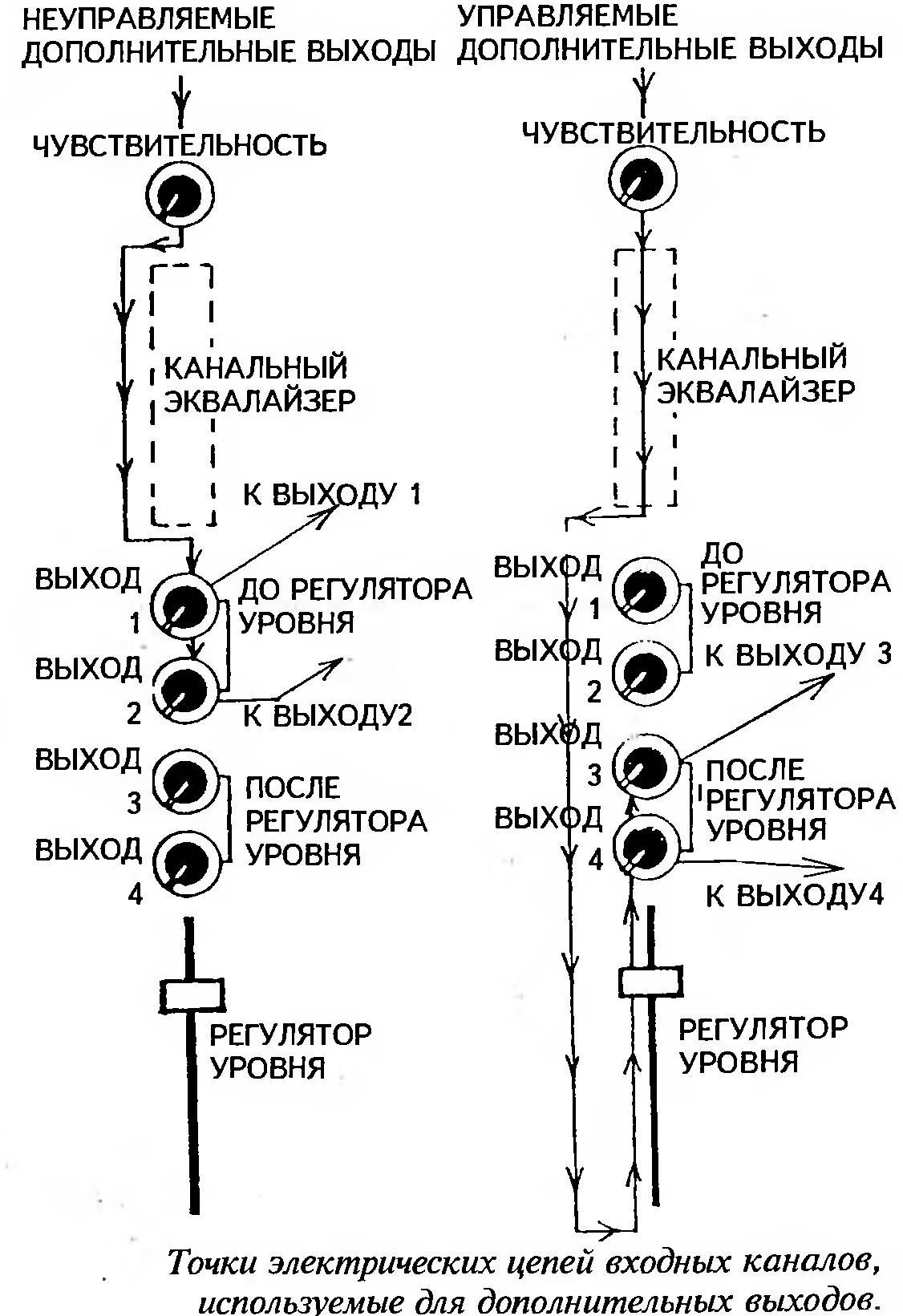

Группа управляемых дополнительных выходов
Уровень выходного сигнала управляемых дополнительных выходов микшерного пульта зависит от положения регуляторов уровней входных каналов. Меняя положение регуляторов уровней, можно управлять балансом сигналов, получаемых на этих выходах, что очень удобно использовать при обработке входных сигналов внешними устройствами обработки звука. Поэтому эту группу выходов называют группой эффекта. Конечно, для установки уровня выходных сигналов на устройство обработки звука можно использовать и регуляторы уровней дополнительных выходов. Но представьте себе какое при этом количество лишних операций нужно производить во время баланса на пульте, имеющем 32 канала микрофонов и несколько внешних звуковых процессоров. Группу управляемых дополнительных выходов можно использовать для создания отдельных дополнительных сигналов, что бывает необходимо при проведении пробной записи или трансляции по радио или телевидению. Такой дополнительный сигнал может оказаться необходим при создании центрального канала в дополнение к имеющимся правому и левому или при создании дополнительного канала сверхнизких частот.
Все способы использования дополнительных выходов вряд ли возможно описать полностью, поэтому лучше использовать их так, как требует ситуация. Например, если для подачи сигнала на устройство обработки звука использовать группу неуправляемых выходов, то можно получить особый эффект, заключающийся в том, что обработанный сигнал будет продолжать звучать с полным уровнем после того, как основной сигнал уже убран. Этим приемом можно добавлять насыщенность вокалу, когда он начинает звучать слишком плоско, например, на длинных нотах. Используя управляемые выходы, вы можете изменять уровень сигнала и уровень эффекта одновременно. Например, если вы уменьшите уровень вокала, уровень обрабатываемого сигнала этого вокала уменьшится вместе с ним.
Исходя из экономии рабочего пространства микшерного пульта, некоторые пульты могут иметь меньшее количество ручек управления уровнями дополнительных выходов, чем самих выходов. Так, пульт, имеющий 6 дополнительных выходов, может иметь 4 регулятора уровня этих выходов. В этих случаях регуляторы уровней двух последних выходов, например, третьего и четвертого, могут включаться в цепь дополнительных выходов, не имеющих регуляторов уровней, например, пятого и шестого, с помощью специального переключателя. Такое конструкторское решение можно с успехом использовать для получения различных эффектов.
Регулятор уровня дополнительного выхода
Уровень выходного сигнала дополнительного выхода можно изменять при помощи отдельного регулятора. Ручка этого регулятора обычно располагается в сборной секции микшерного пульта в стороне от входных каналов. В зависимости от назначения дополнительного выхода этот регулятор может называться «Уровень монитора», «Уровень эффекта», «Уровень реверберации» и т.п. Во время настройки микшерного пульта этот регулятор должен быть введен примерно на три четверти максимального значения. Если этот регулятор выведен, сигнал на дополнительном выходе будет отсутствовать.
