Глава 15 Дополнение
Содержимое кейса звукооператора
хороший фонарик с новыми батарейками и комплектом запасных батарей.
качественные головные телефоны, обладающие хорошей звукоизоляцией. Если вы не найдете телефонов, хорошо ослабляющих внешний шум, можно приделать к обычным высококачественным головням телефонам звукоизолирующее обрамление. Такое обрамление выпускается многими фирмами, и укрепить его несложно. Старайтесь не одалживать свои головные телефоны.
качественный вокальный микрофон, звучание которого вам хорошо известно. Лучше всего иметь микрофон такого же типа, что и вокальные микрофоны сцены. Этот микрофон должен иметь свой собственный соединительный кабель для подключения к микшерному пульту во время проверки работоспособности системы.
качественные стандартные магнитные записи, используемые для настройки тракта основной системы звуковоспроизведения. Звук этих фонограмм вам должен быть известен во всех тонкостях. Опираясь на этот звук, можно добиться точного совпадения звучания концертной системы звуковоспроизведения со звучанием, создаваемым линейным трактом воспроизведения высококачественного магнитофона.
запасные разъемные соединения типа XLR и гитарных джеков, достаточно длинный кусок изолирующего экранированного кабеля, припой, паяльник, плоскогубцы и т.п. Старайтесь уберечь эти инструменты, в особенности изоляционную ленту, от постороннего взгляда, иначе в один прекрасный день вы обнаружите, что что-либо из них отсутствует.
небольшой контрольный измерительный прибор. Не прикасайтесь пробниками прибора к точкам схем, находящимся под большим током или напряжением, не продумав до конца, что вы делаете. Приступая к измерению, убедитесь, что условия измерения соответствуют измерительному процессу.
рулон белого скотча и разметочный карандаш или фломастер. Эти вещи необходимы для разметки рабочего пространства микшерного пульта и маркировки разъемов и соединительных кабелей всех систем концертного комплекса, эквалайзеров, усилителей, коммутатора устройств обработки звука и т.п. С помощью скотча и разметочного карандаша маркировка производится быстро и надежно.
интересная книга, позволяющая скоротать время между настройкой и концертом.
Старайтесь никому не одалживать вещи, которые вы храните в своем кейсе. Поскольку все они относятся к разряду необходимых, люди очень часто забывают вернуть их обратно. К сожалению, этого почти невозможно избежать, т.к. если что-то необходимо для дела, приходится принимать все возможные меры, чтобы это раздобыть.

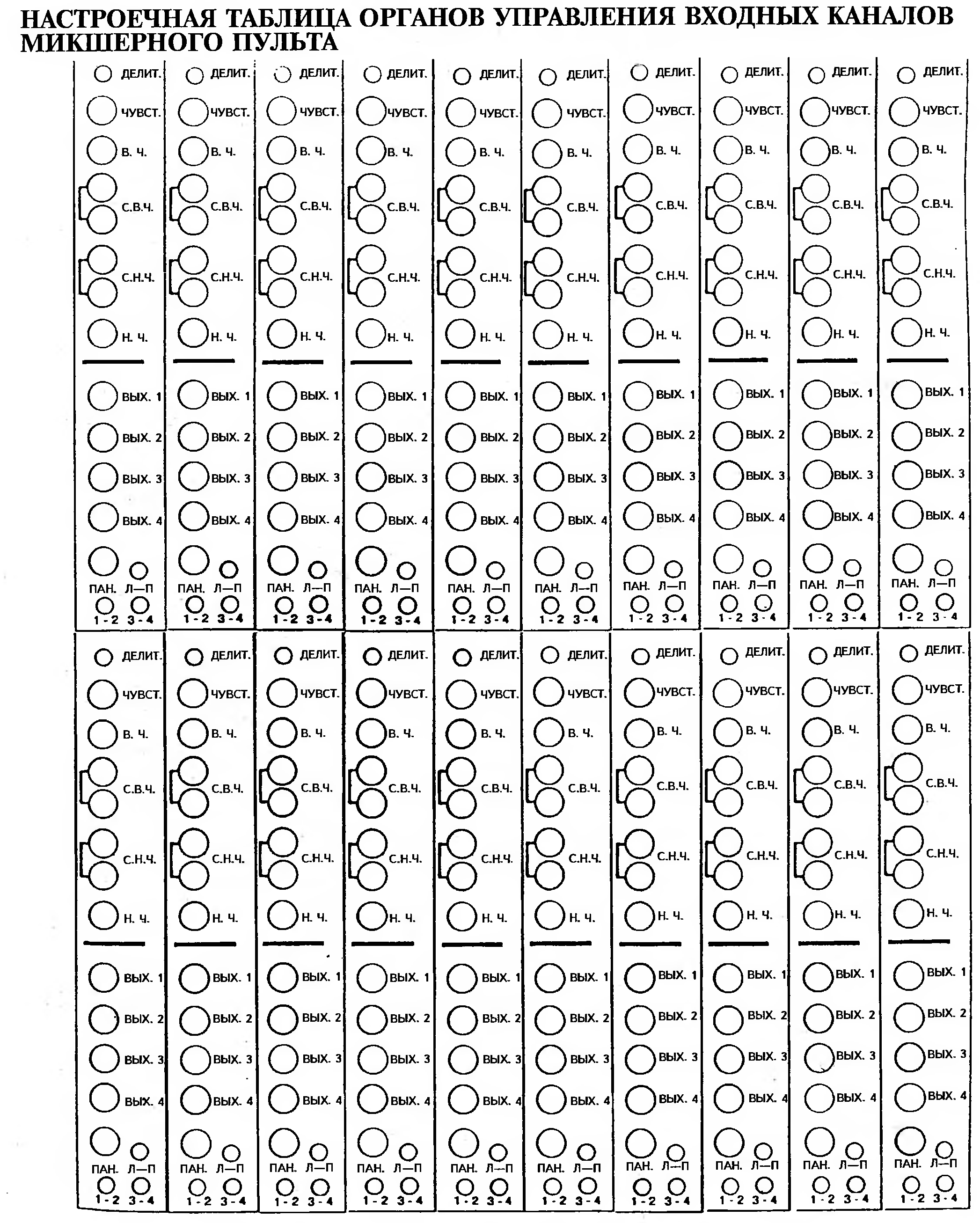

Настроечной таблицей органов управления микшерного пульта очень удобно пользоваться, если необходимо быстро настроить пульт по известному заранее варианту настройки, например, в тех случаях, когда в течение одного концерта приходится работать с несколькими разными группами. Можно пользоваться копиями данной таблицы или изготовить такие таблицы самостоятельно, сообразно с конструкцией того микшерного пульта, на котором вам приходится работать.
Предохранение слуха
Берегите свой слух. Жизнь звукооператора полностью зависит от его состояния.
Если вам предстоит шесть часов трястись в шумном грузовике, оденьте наушники на все время путешествия. Если вы этого не сделаете, непрерывный грохот грузовика вызовет у вас ослабление слуха или слуховую усталость. Слуховая усталость характеризуется потерей чувствительности органов слуха к высоким частотам и общим снижением чувствительности слуха во всем диапазоне звуковых частот. Потерянную чувствительность слуха можно восстановить, если провести несколько часов подряд в тихом помещении до тех пор, пока тихие звуки не начнут восприниматься естественно. Однако, подвергая слух излишней нагрузке, нужно иметь ввиду, что запасы тишины не безграничны, особенно тогда, когда нужно вовремя прибыть на настройку аппаратуры.
Если нет наушников, можно обойтись обычными затычками для ушей, сделанными из ваты или мягкого поролона. Это дешево и достаточно эффективно. Нечто подобное полезно всегда иметь под руками на тот случай, если вы захотите выспаться перед концертом, в то время как группа решит веселиться в соседней комнате. Вам будет гораздо легче уснуть, заткнув уши.
Можно также приобрести пару резиновых ушных заглушек со специальным отверстием внутри. Они представляют собой механический ограничитель уровня звука и ими удобно пользоваться, когда необходимо слышать то, что происходит вокруг. К их помощи можно прибегать и в тех случаях, когда приходится проверять работу акустических систем основной и мониторной систем звуковоспроизведения, включенных на полную мощность.
Правила поведения на сцене для вокалистов
не направляйте микрофон в сторону мониторных акустических систем.
не зажимайте руками предохранительную сетку и акустические отверстия микрофона.
не подходите слишком близко к боковым мониторам с микрофоном в руках.
не прыгайте по мониторам, а то их владельцам придется переставить вашу микрофонную стойку вглубь сцены.
Заключительное слово
Для того, чтобы успешно работать в музыкальном производстве, надо очень любить свое дело. Нужно обладать немалым чувством юмора и уметь моментально анализировать массу подробностей, нужно уметь концентрироваться и иметь бешеную работоспособность, разумеется, в тех случаях, когда это нужно. Полезно уметь поддерживать себя в активном состоянии и не пить слишком много. Достаточно потерять напрасно несколько дней подряд, и команда уйдет в свой долгий путь без вас. Творческая конкуренция с каждым днем становится все острее, и некачественная настройка звука может закончиться потерей работы и средств к существованию.
В отличие от всех прочих видов производства, в музыкальном производстве далеко не всегда нужны специалисты, имеющие большой опыт работы в своей области. Многие из музыкальных компаний предпочитают им бесконечный поток посредственных специалистов, согласных выполнить работу так, как этого требуют интересы этих компаний.
Работа с концертными комплексами, и монтаж аппаратуры, и сведение звука, могут стать началом долгого пути с блестящими перспективами. Однако до его конца доходит далеко не каждый. Большинство из тех, кто решает заняться музыкальным производством, рано или поздно уходят из него, возвращаясь к обычной работе, где один день похож на все остальные, предоставляя место тем, кто хочет попробовать свои силы в чем-нибудь новом и мечтает чему-нибудь научиться.
Очарование музыкального производства – это миф. На самом деле оно составляется кропотливым последовательным трудом. Этому труду сопутствует немало веселья, контакты с хорошими и интересными людьми, разными группами, есть возможность проехать по всей стране с концертным турне и, может быть, неплохо заработать. Большую часть времени вы предоставлены самому себе, и нет никакого сомнения, что это время содержит массу приятных моментов.
Если вы занимаетесь сведением звука на концертах, вы можете попробовать испытать свои шансы в работе звукорежиссера, проверить свои силы в реализации своих собственных творческих идей и, в случае удачного завершения концерта, пережить счастье творческой победы.
В конце концов, если вам очень повезет, вы сможете проехать с одной из лучших групп по всему миру.
Короче говоря, если музыка ударила вам в голову, вы вряд ли сможете спокойно заниматься чем-нибудь другим, поэтому испытайте свое счастье. И я искренне надеюсь, что все, чему вы научились, изучив эту книгу, сможет неплохо помочь вам успешно начать работу в непростом деле музыкального производства.
Желаю удачи.
