Акустические обратные связи – это главное препятствие для повышения громкости звучания мониторной системы.
НАКЛОННЫЕ МОНИТОРНЫЕ АКУСТИЧЕСКИЕ СИСТЕМЫ
Наклонные мониторные акустические системы, имеющие косоугольную форму, располагаются в передней части сцены напротив тех исполнителей, чей звук они воспроизводят. Эти акустические системы должны быть многослойными, в крайнем случае, широкополосными. Многополосные наклонные мониторные акустические системы обычно имеют две частотных полосы. Для воспроизведения низких частот в таких системах применяются низкочастотные динамические головки диаметром от 12 до 15 дюймов, а для воспроизведения высоких частот – драйвер давления соответствующей мощности.
Так как и в основной системе звуковоспроизведения, в мониторной системе сигнал системы может разделяться на полосы с помощью пассивных или активных кроссоверов. К частотному разделению с помощью активных кроссоверов прибегают, если мониторная система должна иметь высокую мощность. Если мощность основной воспроизводящей системы невысока, в мониторной системе лучше применять многополосные акустические системы с пассивными кроссоверами и внутренним частотным разделением. При подзвучивании групп, исполняющих хард рок или хэви метал, целесообразнее использовать многополосную мониторную систему большой мощности, которая могла бы успешно конкурировать с мощной стойкой гитарных усилителей.
БОКОВЫЕ МОНИТОРНЫЕ АКУСТИЧЕСКИЕ СИСТЕМЫ
Боковые мониторные акустические системы применяются для повышения общей громкости звучания мониторной системы на сцене. Они располагаются с левой и правой стороны сцены позади стоек акустических систем основной системы звуковоспроизведения. Звук этих мониторных акустических систем направляется вовнутрь пространства сцены. Если подзвучиваемая сцена имеет высокую протяженность, такие же акустические системы располагаются вдоль переднего края сцены через определенные примерно равные интервалы. Это позволяет получать на длинной сцене согласованное равномерное звучание. Правильно собранная и настроенная мониторная система, дополненная высококачественными боковыми мониторами, позволяет отчетливо различать все оттенки самого тихого шепота, а звучание инструментов будет восприниматься предельно ясно на фоне любого шума.
СВЯЗЬ МЕЖДУ ОСНОВНОЙ И МОНИТОРНОЙ СИСТЕМАМИ ЗВУКОВОСПРОИЗВЕДЕНИЯ
Всевозможные подробности взаимосвязи между основной и мониторной системами рассматриваются в главе, касающейся компоновки и сборки концертного комплекса. Чтобы выяснить основной принцип этой взаимосвязи, вполне достаточно простого примера.
Предположим, что для мониторной системы, состоящей только из трех мониторов, вы используете один мониторный выход микшерного пульта. Несмотря на всю простоту такой системы, при работе с ней возникает ряд проблем, вызванных взаимовлиянием основной и мониторной систем звуковоспроизведения.
Любое изменение звука основной системы звуковоспроизведения, произведенное органами управления микшерного пульта, приведет к соответствующему изменению звука мониторной системы. Приведем следующий пример. Допустим, что мониторная система настроена на пределе ее громкости. Акустические обратные связи отсутствуют, а вокал звучит громко и чисто. Но в тот момент, когда вокал начинает звучать одновременно с музыкой, вы вдруг обнаруживаете, что он звучит несколько тише, чем следует. При попытке увеличить уровень вокала канальным регулятором микшерного пульта вы замечаете, что громкость вокала практически не увеличивается, хотя коэффициент передачи системы возрастает. В конце концов, дальнейший подъем уровня вокала приводит к самовозбуждению электронной системы. Такое явление возникает в результате взаимодействия балансов основной и мониторной систем звуковоспроизведения. Увеличивая уровень вокала на микшерном пульте, вы повышаете его громкость и в основной, и в мониторной системе. Вокалист, опирающийся на баланс мониторной системы, почувствует увеличение громкости вокала и придет к мнению, что он выбился из общего баланса. Он попытается восстановить прежний баланс и начнет петь немного тише или отодвинется от микрофона. В результате этого громкость звучания вокала в мониторной системе, а следовательно, и в основной системе звуковоспроизведения останется прежней. Однако, благодаря вашей операции, равновесие мониторной системы нарушено, что и становится причиной ее самовозбуждения.
У этой проблемы может быть несколько решений. В нашем примере можно слегка уменьшить громкость звука в мониторной системе с одновременным увеличением уровня вокала, но это приведет к рассогласованию балансов основной и мониторной систем. Это рассогласование полностью исключается, если балансы основной и мониторной систем можно настраивать независимо друг от друга. Если такая возможность есть, то для того, чтобы увеличить уровень вокала, вполне достаточно увеличить его уровень в балансе основной системы звуковоспроизведения, или уменьшить его уровень в балансе мониторной системы, оставив баланс основной звуковоспроизводящей системы без изменения. Первый способ значительно безопаснее, т.к. при нем не затрагивается чрезвычайно тонкий и ответственный баланс мониторной системы. Любые манипуляции, производимые с балансом мониторной системы, могут привести исполнителей в замешательство.
2. Вторая проблема связана с попыткой разделения балансов основной и мониторной систем звуковоспроизведения с помощью дополнительных выходов микшерного пульта. Идея такого разделения состоит в том, что при использовании вместо мониторных выходов микшерного пульта дополнительных выходов, берущих сигнал до регуляторов уровней, любое изменение положения регуляторов уровней микшерного пульта не приводит к изменению сигналов на входе мониторной системы. Чтобы сделать такое разделение балансов более полным, для мониторной системы лучше всего использовать те дополнительные выходы микшерного пульта, сигнал которых берется до канальных эквалайзеров. Но в этом случае возникает чисто техническая проблема регулировки параметров звучания мониторной системы, для решения которой потребуется найти способ независимой настройки баланса мониторной системы.
Обе проблемы успешно разрешаются с введением в состав концертного комплекса дополнительного мониторного микшерного пульта.
Изменение баланса мониторной системы приводит к противоположному изменению баланса звучания основной системы звуковоспроизведения.
Решение звукооператора изменить баланс основной системы звуковоспроизведения представляет собой трехсторонний компромисс. Изменяя баланс основной системы звуковоспроизведения, он затрагивает интересы слушателей, а изменяя баланс мониторной системы – интересы исполнителей. Если же звукооператор не посмеет произвести каких-либо изменений ни в одной из систем, то баланс звучания основной системы звуковоспроизведения начнет управляться балансом звука на сцене, что может привести к полному выходу баланса основной системы звуковоспроизведения из-за контроля звукооператора.
Независимая мониторная система

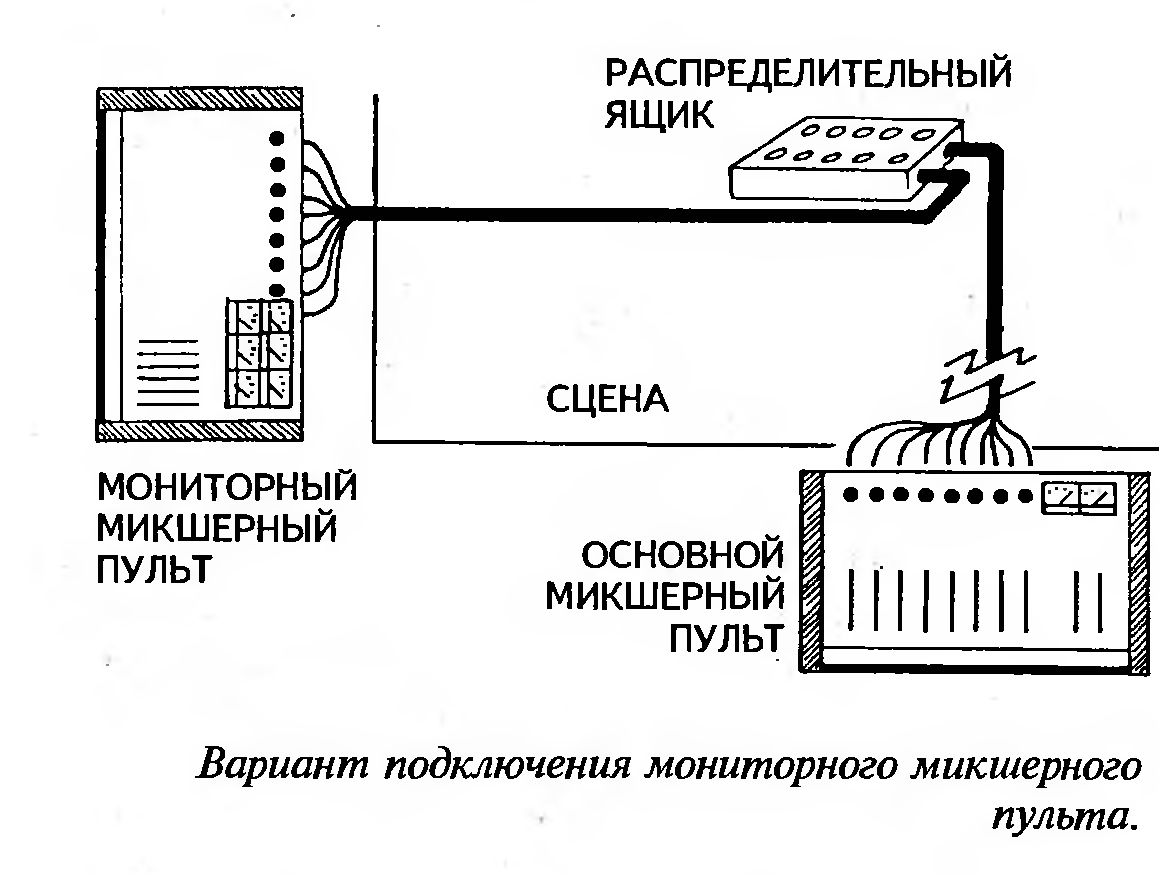

Центральной частью независимой мониторной системы является мониторный микшерный пульт. Этот микшерный пульт располагается в непосредственной близости от основного микшерного пульта и подключается к распределительному устройству сцены отдельным многопроводным соединительным кабелем.

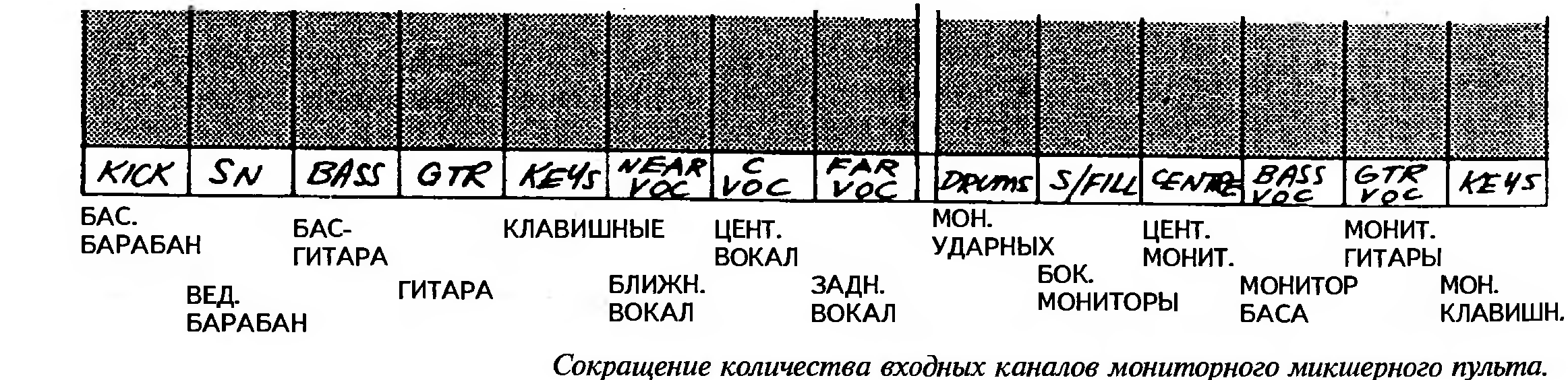

Теоретически мониторный микшерный пульт должен иметь такое же количество входных каналов, как и основной микшерный пульт, однако в большинстве случаев для управления мониторной системой достаточно меньшего количество каналов.
Например, далеко не всегда необходимо заново смешивать в мониторном микшерном пульте полный сигнал ударной установки. Обычно барабанщик хорошо слышит почти весь звук ударной установки. Исключение могут составлять лишь сигналы басового и ведущего барабанов и сигналы электронных и адаптеризированных ударных инструментов. Поэтому сигналы ударных инструментов, естественный баланс которых равномерен и некритичен, могут быть объединены в одну секцию мониторного микшерного пульта. Сигналы тех ударных инструментов, уровень которых имеет существенное значение для мониторного баланса, должны подаваться на отдельные входы мониторного микшерного пульта так же как сигналы гитары, бас-гитары, клавишных и вокала.
При работе с небольшой группой исполнителей можно вполне ограничиться 12-тиканальным мониторным микшерным пультом, хотя большее количество каналов делает настройку мониторной системы более наглядной и удобной.
Для больших концертов требуется сложная и гибкая мониторная система. Мониторные микшерные пульты таких систем имеют несколько групп канальных регуляторов уровней, располагаемых в канальных секциях пульта аналогично регуляторам уровней дополнительных выходов основного микшерного пульта. Каждая линия этих регуляторов уровней позволяет производить независимую регулировку баланса отдельного выходного канала, количество которых равно количеству линий канальных регуляторов уровней.
После регуляторов уровней каждого из выходных каналов, входные сигналы, смешанные в различных пропорциях, подаются на входы отдельных эквалайзеров, затем – на отдельные усилители, каждый из которых имеет свою группу мониторных акустических систем.
Общее количество полученных таким образом каналов может достигать 16. На настройку такой мониторной системы требуется значительное время, поэтому подобные системы применяются только в больших стационарных концертных комплексах. В концертных комплексах средних размеров мониторный микшерный пульт может иметь 4, 6 или большее количество линий в зависимости от сложности и назначения комплекса.
