Использование в системе звуковоспроизведения мощного концертного комплекса акустических систем с низким уровнем чувствительности – это слишком дорогой способ обогрева помещения.
Согласование акустических систем звуковоспроизведения
В наиболее простом случае акустическую воспроизводящую систему большой мощности можно составить из однотипных многополосных акустических систем, каждая из которых имеет сбалансированные динамические головки низких, средних и высоких частот. Уровень звукового давления, создаваемый такой составной воспроизводящей системой, определяется на основе значений чувствительности одной акустической системы и ее номинальной электрической мощности.

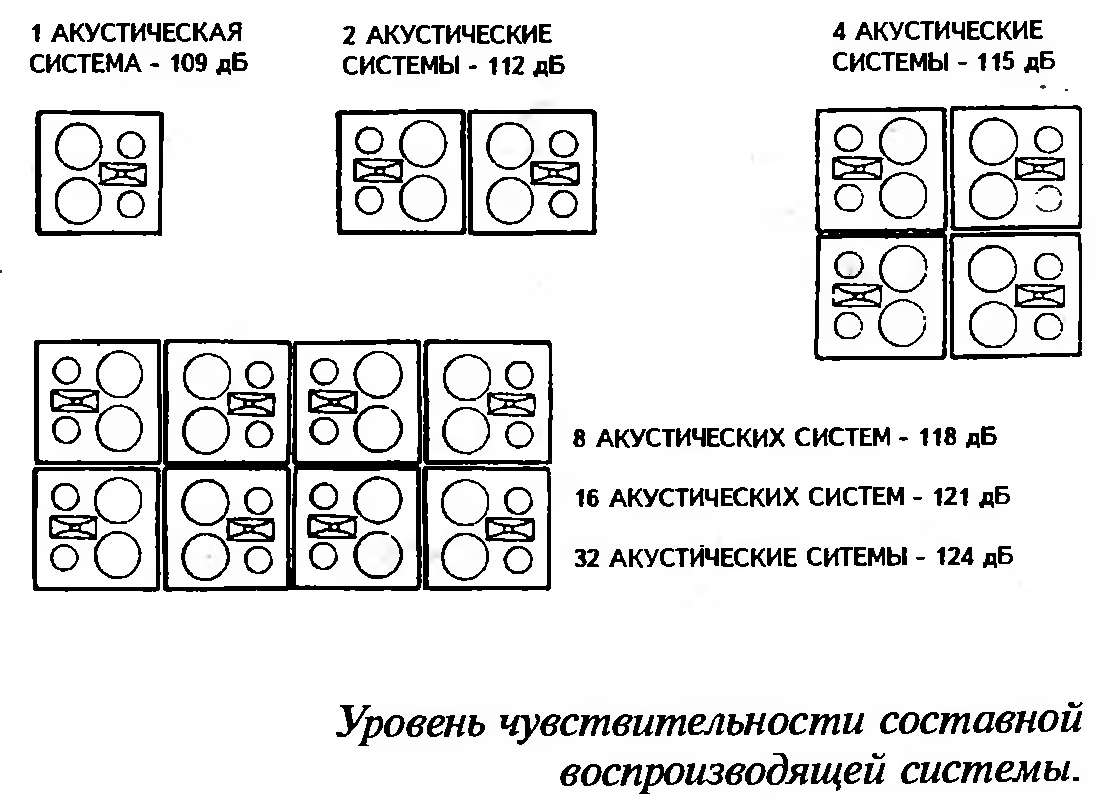

Каждое удвоение мощности составной воспроизводящей системы, возникающее в результате удвоения общего количества акустических систем, из которых эта система составляется, производит увеличение ее уровня чувствительности и уровня номинального звукового давления на 3 дБ. Если чувствительность одной акустической системы равна 109 дБ, то чувствительность системы звуковоспроизведения, состоящая из двух акустических систем, будет равна 112 дБ. Составная система из четырех акустических систем будет иметь чувствительность 115 дБ, из 8 – 118 дБ и т.д.
Теоретически, составная воспроизводящая система, состоящая из 32 акустических систем с уровнем чувствительности 109 дБ, при мощности входного сигнала 1 ватт должна создавать уровень звукового давления 124 дБ, а при мощности входного сигнала каждой акустической системы 500 ватт – 151 дБ. Однако, точки, удаленной на расстояние 1 метр от каждой акустической системы в составной воспроизводящей системе не существует, поэтому уровень звукового давления в любой точке, удаленной на 1 метр от составной воспроизводящей системы, всегда меньше рассчитанного таким способом.
Подобное явление приводит к зависимости амплитудно-частотной характеристики составной системы воспроизведения от способа расположения и взаимной ориентации отдельных акустических систем, из которых она составляется. Например, если расположить многополосные акустические системы так, как показано на диаграмме составной системы звуковоспроизведения, состоящей из четырех акустических систем, то полученная система будет иметь уровень чувствительности в области высоких частот несколько ниже, чем в области низких частот. Поэтому на амплитудно-частотной характеристике такой системы будет наблюдаться некоторый подъем низких частот.
ЗАВИСИМОСТЬ УРОВНЯ ЗВУКОВОГО ДАВЛЕНИЯ СИСТЕМЫ ЗВУКОВОСПРОИЗВЕДЕНИЯ ОТ РАССТОЯНИЯ
при удалении от источника звука величина создаваемого им звукового давления уменьшается в 4 раза, что соответствует понижению уровня звукового давления на 6 дБ.
Т.о. система звуковоспроизведения, состоящая из 32 акустических систем мощностью 500 вт и создающая на расстоянии 1 метр уровень звукового давления 151 дБ, на расстоянии 2 метра создаст уровень звукового давления 145 дБ, на расстоянии 4 метра -- 139 дБ и т.д.
В большинстве концертных залов область аудитории начинается с расстояния 16 метров от акустических систем и заканчивается 64 метрами. На переднем крае такой аудитории ослабление уровня звукового давления, вызванное его отдаленностью, составит 24 дБ, а на всем остальном пространстве аудитории уровень звукового давления понизится еще на 12 дБ. Поэтому, для того, чтобы добиться большей равномерности распределения громкости звука по пространству аудитории, необходимо располагать систему звуковоспроизведения как можно дальше от переднего края. Разумеется, общий уровень громкости при этом понижается.
Если микшерный пульт располагается в аудитории, то он должен находиться на таком расстоянии от акустических систем, на котором громкость звука примерно равна средней громкости звука в аудитории. В нашем примере это расстояние составит от 30 до 40 метров.
Это расстояние наиболее оптимально, т.к. с него достаточно громко слышен звук основной системы звуковоспроизведения, хорошо видно действие, происходящее на сцене, и удобно контролировать качество звука в аудитории.
Простые правила контроля и эксплуатации систем звуковоспроизведения
убедитесь, что характеристики подключаемых акустических систем соответствуют характеристикам усилителей мощности
убедитесь, что все динамические головки всех акустических систем включены синфазно. При подаче на систему звуковоспроизведения сигнала все диффузоры динамических головок системы должны перемещаться в одном и том же направлении
обращайтесь с акустическими системами осторожно, старайтесь уберечь их от случайных повреждений
при сборке системы звуковоспроизведения составляйте акустические системы так, чтобы обеспечить максимальную безопасность аудитории
подбирая ориентацию системы звуковоспроизведения, старайтесь добиться максимальной равномерности ее звучания в аудитории
не перегружайте акустические системы
внимательно прислушивайтесь к работе системы звуковоспроизведения. Любые призвуки и искажения свидетельствуют о возникновении неполадки, которая должна быть полностью устранена
