Для того, чтобы акустические системы имели высокую реальную отдачу мощности в области низких частот, они должны приводить в движение огромные массы воздуха.
Для того, чтобы получить от акустических систем мощную отдачу низких частот, нужно с их помощью привести в движение огромную массу воздуха. Поэтому акустические системы канала низких частот должны иметь специальные мощные низкочастотные динамические головки с большой площадью диффузора, а количество самих низкочастотных акустических систем в канале должно быть достаточно большим. Чтобы повысить уровень звукового давления, создаваемого низкочастотным каналом, в низкочастотных акустических системах применяют рупорные конструкции прямого излучения. Эти конструкции настолько разнообразны, что провести полный анализ качества звучания низкочастотных акустических систем довольно затруднительно.

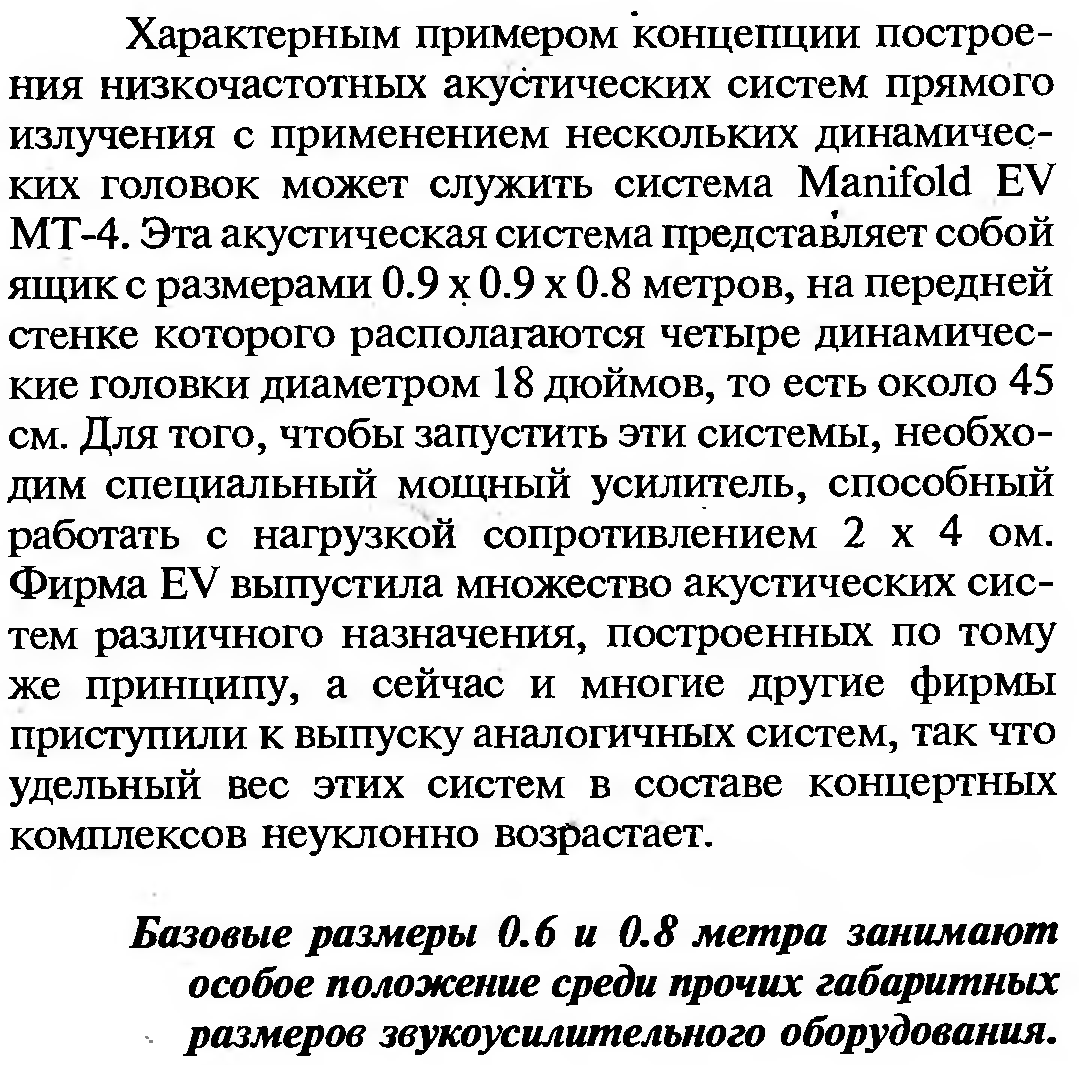

Есть точки зрения, полагающие, что лучше всего работают акустические системы с огромным рупором и одной мощной низкочастотной акустической головкой, т.к. в этом случае динамическая головка используется наиболее оптимально. Однако, есть и противоположные точки зрения, полагающие, что акустические системы будут работать эффективнее, если в их главной плоскости расположить максимальное количество динамических головок.
Обычно подобные вопросы решаются из соображения экономии. Редкая студия может позволить себе предпочесть акустические системы прямого излучения с большим количеством дорогостоящих мощных низкочастотных динамических головок огромным тяжелым ящикам рупорных низкочастотных акустических систем. Однако этот вопрос может обернуться и другой стороной. Например, в некоторых случаях дешевле использовать меньшее количество акустических систем с большим количеством динамических головок, чем большее количество акустических систем с меньшим количеством головок. Такая ситуация часто возникает при эксплуатации мобильных концертных комплексов.
Басовые рупорные акустические системы

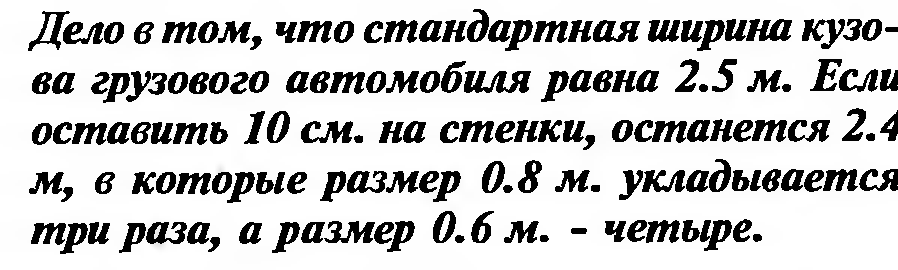

Рупоры басовых акустических систем имеют внушительные размеры. Например, т.к. длина звуковой волны на частоте 60 Гц равна 5,5 метров, длина рупора, способного оказать влияние на направленность этой частоты, должна быть никак не меньше этой длины волны. Если акустические системы с такими рупорами расположить на сцене, они займут добрую часть ее площади, а для перевозки одной такой системы может понадобиться небольшой грузовик.

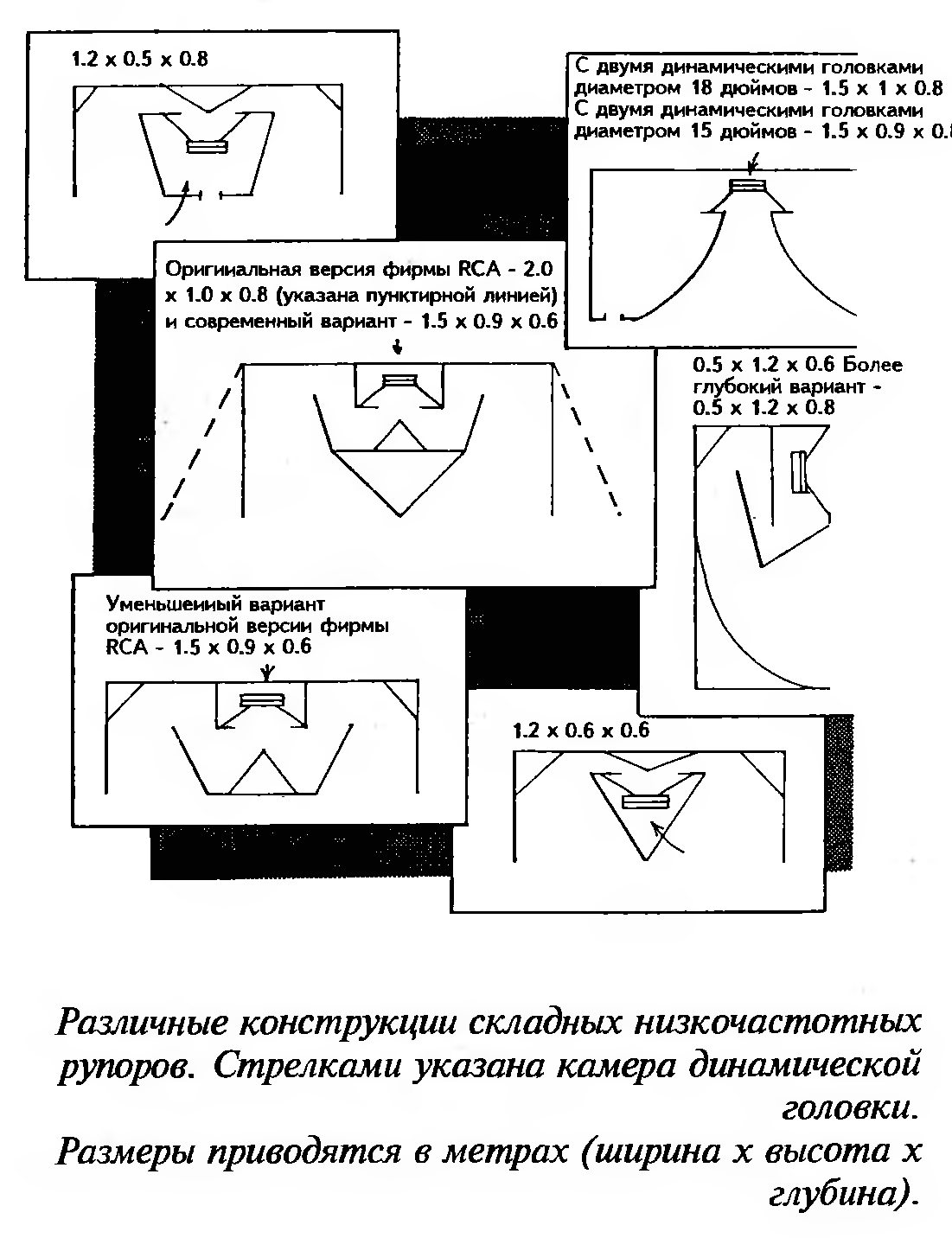

Однако проблема уменьшения размеров низкочастотных акустических систем не относится к разряду неразрешимых. Ее оригинальное решение было найдено еще в начале 30-х, когда возникла задача повышения эффективности озвучивания залов кинотеатров. Это решение предложил Гарри Олсон. Он первым рассчитал параметры складного рупора на частоту 60 Гц, уложив его в прямоугольный ящик с размерами 1х2 метра и глубиной около 80 см.
Способ укладки низкочастотного рупора, предложенный Гарри Олсоном, был настолько рационален, что его до сих пор широко применяют при конструировании низкочастотных рупорных акустических систем.
Многополосные акустические системы
В последнее время в практике эксплуатации концертных комплексов стали все чаще применяться многополосные акустические системы. Эти системы могут воспроизводить полный или почти полный диапазон частот, т.к. в каждом ящике такой акустической системы содержатся динамические головки, способные воспроизводить все частотные полосы – низких, средних низких, средних высоких и высоких частот. Исключение может быть сделано только для низких и сверхнизких частот, которые могут воспроизводиться отдельной акустической системой, устанавливаемой дополнительно. Такой комплект из двух акустических систем, многополосной и низкочастотной, называется составной многополосной акустической системой.
Многополосные акустические системы имеют ряд преимуществ в сравнении с однополосными:
многополосные акустические системы имеют хорошо сбалансированное звучание
на установку и подключение акустических систем требуется меньше времени
многополосные акустические системы занимают меньше места на сцене и при транспортировке
за счет простоты установки и подключения многополосных акустических систем снижается вероятность ошибки при сборе системы звуковоспроизведения
экономия времени при установке и сборке системы звуковоспроизведения может оказаться очень полезной, если время, отведенное на установку и отладку системы, ограничено. Удобно также и то, что при сборке системы звуковоспроизведения из многополосных акустических систем труднее допустить неточность. Если система устанавливается и подключается одним единственным способом, при ее сборке запутаться практически невозможно.
